Handvevar med säkerhets-cylinderhandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar med säkerhets-cylinderhandtag

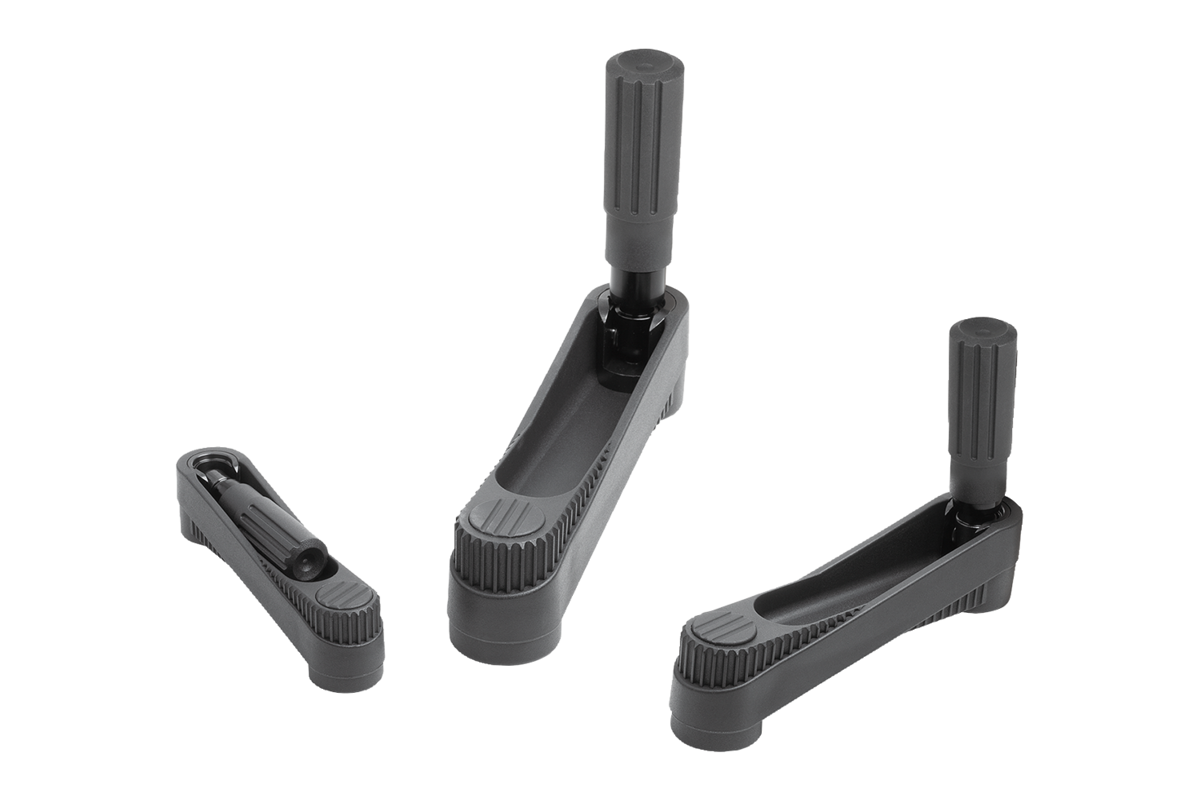

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat. Handvevarna kan fästas axiellt på en axel med passkil med hjälp av tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349. För att sätta säkerhets-cylinderhandtaget i användningsläge krävs två moment:
- Vrid handtaget helt runt vridaxeln (90°).
- Tryck handtaget i axiell riktning till spärrläget.
När handtaget är intryckt vevar man sedan mycket bekvämt. Handtaget återgår automatiskt när man släpper.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0268 Handvevar med säkerhets-cylinderhandtag

469 kB

Ritningar (total översikt)

Handvevar med säkerhets-cylinderhandtag, passhål utan spår

Mer information

Ritningar

Handvevar med säkerhets-cylinderhandtag, passhål utan spår

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Pris
K0268.1108	passhål	utan tvärhål	termoplast	80	24	8	-	84,2	47,5	28,5	13	-	104	12,7	346,64 SEK
K0268.1110	passhål	utan tvärhål	termoplast	80	24	10	-	84,2	47,5	28,5	13	-	104	12,7	346,64 SEK
K0268.1210	passhål	utan tvärhål	termoplast	100	29	10	-	104,2	58,5	35,5	13	-	129	15,7	349,36 SEK
K0268.1212	passhål	utan tvärhål	termoplast	100	29	12	-	104,2	58,5	35,5	13	-	129	15,7	349,36 SEK
K0268.1312	passhål	utan tvärhål	termoplast	125	36	12	-	139	82	44	18,5	-	161	19,5	355,58 SEK
K0268.1314	passhål	utan tvärhål	termoplast	125	36	14	-	139	82	44	18,5	-	161	19,5	355,58 SEK
K0268.11086	passhål	med tvärhål	termoplast	80	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	374,81 SEK
K0268.11106	passhål	med tvärhål	termoplast	80	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	374,81 SEK
K0268.12106	passhål	med tvärhål	termoplast	100	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	377,53 SEK
K0268.12126	passhål	med tvärhål	termoplast	100	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	377,53 SEK
K0268.13126	passhål	med tvärhål	termoplast	125	36	12	M6	139	82	44	18,5	7,5	161	19,5	383,75 SEK
K0268.13146	passhål	med tvärhål	termoplast	125	36	14	M6	139	82	44	18,5	7,5	161	19,5	383,75 SEK

Handvevar med säkerhets-cylinderhandtag, passhål med spår

Mer information

Ritningar

Handvevar med säkerhets-cylinderhandtag, passhål med spår

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Pris
K0268.110802	passhål med spår	utan tvärhål	termoplast	80	2	24	8	-	84,2	47,5	28,5	13	-	104	12,7	9	369,57 SEK
K0268.111003	passhål med spår	utan tvärhål	termoplast	80	3	24	10	-	84,2	47,5	28,5	13	-	104	12,7	11,4	369,57 SEK
K0268.121003	passhål med spår	utan tvärhål	termoplast	100	3	29	10	-	104,2	58,5	35,5	13	-	129	15,7	11,4	372,77 SEK
K0268.121204	passhål med spår	utan tvärhål	termoplast	100	4	29	12	-	104,2	58,5	35,5	13	-	129	15,7	13,8	372,77 SEK
K0268.131204	passhål med spår	utan tvärhål	termoplast	125	4	36	12	-	139	82	44	18,5	-	161	19,5	13,8	378,01 SEK
K0268.131405	passhål med spår	utan tvärhål	termoplast	125	5	36	14	-	139	82	44	18,5	-	161	19,5	16,3	378,01 SEK
K0268.1108026	passhål med spår	med tvärhål	termoplast	80	2	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	9	397,73 SEK
K0268.1110036	passhål med spår	med tvärhål	termoplast	80	3	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	11,4	397,73 SEK
K0268.1210036	passhål med spår	med tvärhål	termoplast	100	3	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	11,4	400,93 SEK
K0268.1212046	passhål med spår	med tvärhål	termoplast	100	4	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	13,8	400,93 SEK
K0268.1312046	passhål med spår	med tvärhål	termoplast	125	4	36	12	M6	139	82	44	18,5	7,5	161	19,5	13,8	406,08 SEK
K0268.1314056	passhål med spår	med tvärhål	termoplast	125	5	36	14	M6	139	82	44	18,5	7,5	161	19,5	16,3	406,08 SEK

Handvevar med säkerhets-cylinderhandtag, med innerfyrkant

Mer information

Ritningar

Handvevar med säkerhets-cylinderhandtag, med innerfyrkant

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Pris
K0268.2108	innerfyrkant	utan tvärhål	termoplast	80	24	-	84,2	47,5	28,5	13	-	104	12,7	8	360,72 SEK
K0268.2110	innerfyrkant	utan tvärhål	termoplast	80	24	-	84,2	47,5	28,5	13	-	104	12,7	10	360,72 SEK
K0268.2210	innerfyrkant	utan tvärhål	termoplast	100	29	-	104,2	58,5	35,5	13	-	129	15,7	10	364,61 SEK
K0268.2212	innerfyrkant	utan tvärhål	termoplast	100	29	-	104,2	58,5	35,5	13	-	129	15,7	12	364,61 SEK
K0268.2312	innerfyrkant	utan tvärhål	termoplast	125	36	-	139	82	44	18,5	-	161	19,5	12	369,66 SEK
K0268.2314	innerfyrkant	utan tvärhål	termoplast	125	36	-	139	82	44	18,5	-	161	19,5	14	369,66 SEK
K0268.21086	innerfyrkant	med tvärhål	termoplast	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	8	388,89 SEK
K0268.21106	innerfyrkant	med tvärhål	termoplast	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	10	388,89 SEK
K0268.22106	innerfyrkant	med tvärhål	termoplast	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	10	392,77 SEK
K0268.22126	innerfyrkant	med tvärhål	termoplast	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	12	392,77 SEK
K0268.23126	innerfyrkant	med tvärhål	termoplast	125	36	M6	139	82	44	18,5	7,5	161	19,5	12	397,82 SEK
K0268.23146	innerfyrkant	med tvärhål	termoplast	125	36	M6	139	82	44	18,5	7,5	161	19,5	14	397,82 SEK
