Handvevar med cylinderhandtag, vridbart, passhål utan spår

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar med cylinderhandtag, vridbart
      - Handvevar med cylinderhandtag, vridbart, passhål utan spår

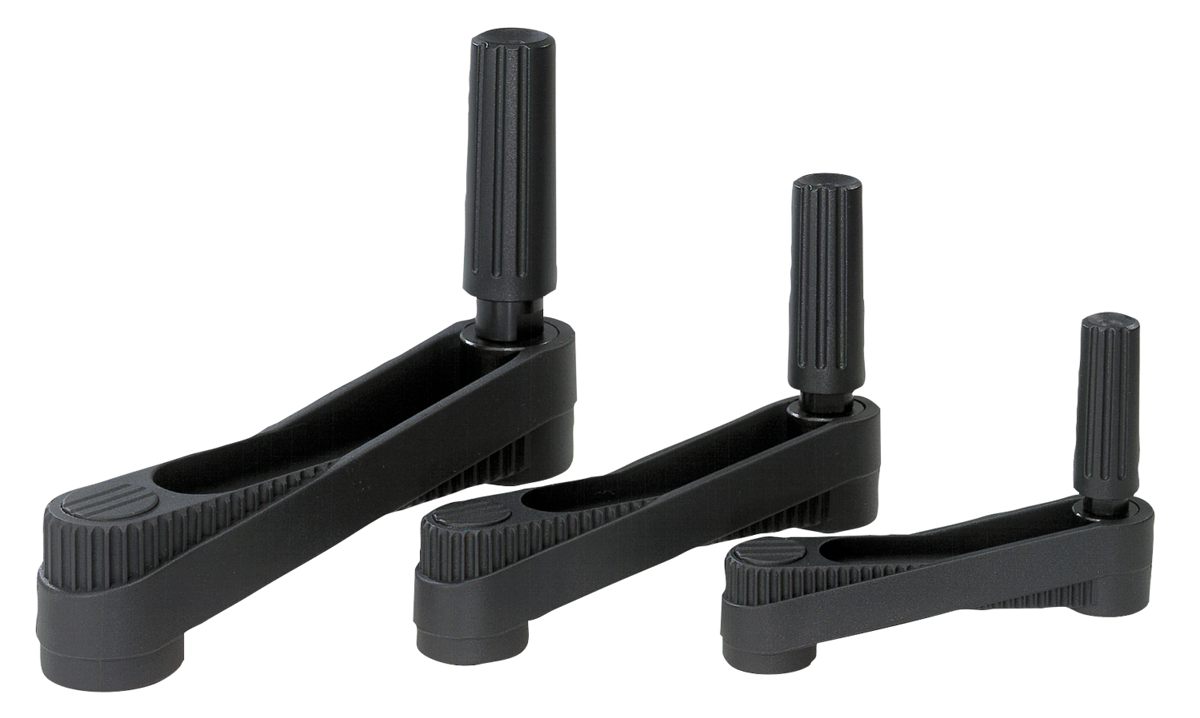

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet och det vridbara cylinderhandtaget levereras omonterade.
Handtagets axel måste skruvas in i fästhålet vid monteringen.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).

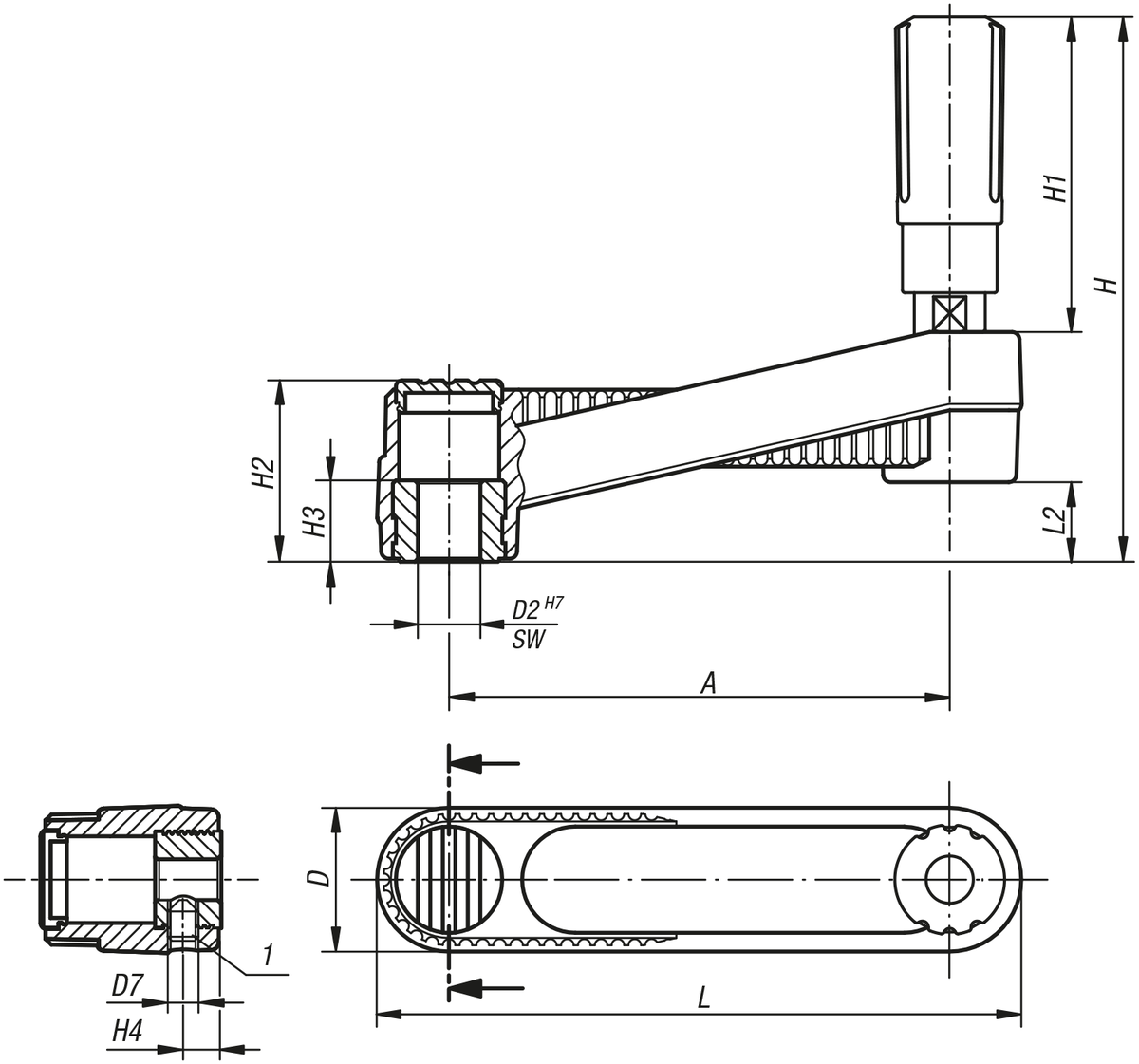

Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0659_PBON Handvevar med cylinderhandtag, vridbart, passhål utan spår

320 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Pris
K0659.3108	passhål	utan tvärhål	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7	100,80 SEK
K0659.3110	passhål	utan tvärhål	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7	100,80 SEK
K0659.3210	passhål	utan tvärhål	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7	112,67 SEK
K0659.3212	passhål	utan tvärhål	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7	112,67 SEK
K0659.3312	passhål	utan tvärhål	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5	155,14 SEK
K0659.3314	passhål	utan tvärhål	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5	155,14 SEK
K0659.31086	passhål	med tvärhål	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	127,40 SEK
K0659.31106	passhål	med tvärhål	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	127,40 SEK
K0659.32106	passhål	med tvärhål	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	139,27 SEK
K0659.32126	passhål	med tvärhål	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	139,27 SEK
K0659.33126	passhål	med tvärhål	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	181,74 SEK
K0659.33146	passhål	med tvärhål	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	181,74 SEK
