Handvevar med cylinderhandtag, fällbart

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar med cylinderhandtag, fällbart

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat.
Handvevarna kan fästas axiellt på en axel med passkil med hjälp av tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0266 Handvevar med cylinderhandtag, fällbart

332 kB

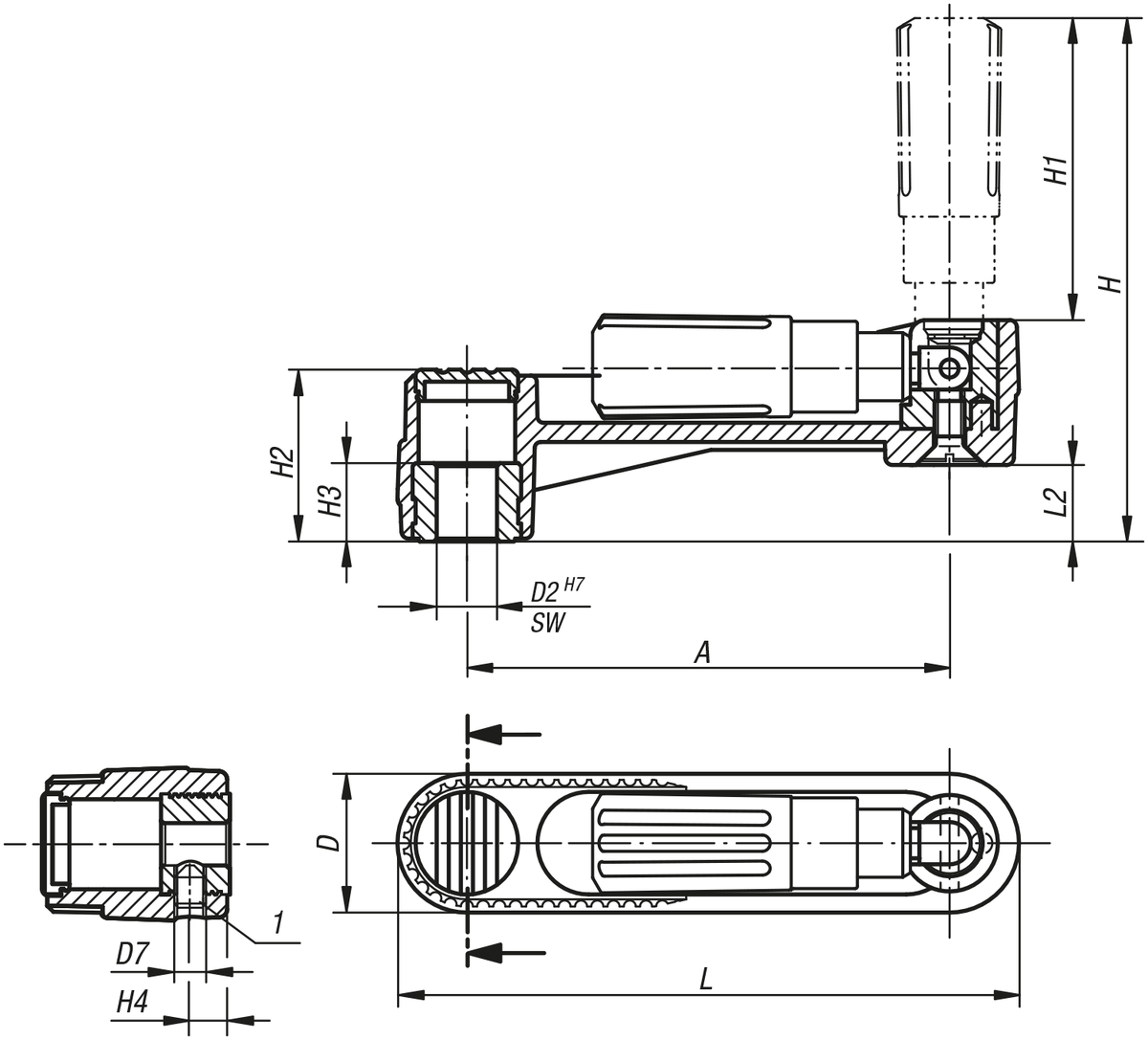

Ritningar (total översikt)

Handvevar med cylinderhandtag, fällbart, passhål utan spår

Mer information

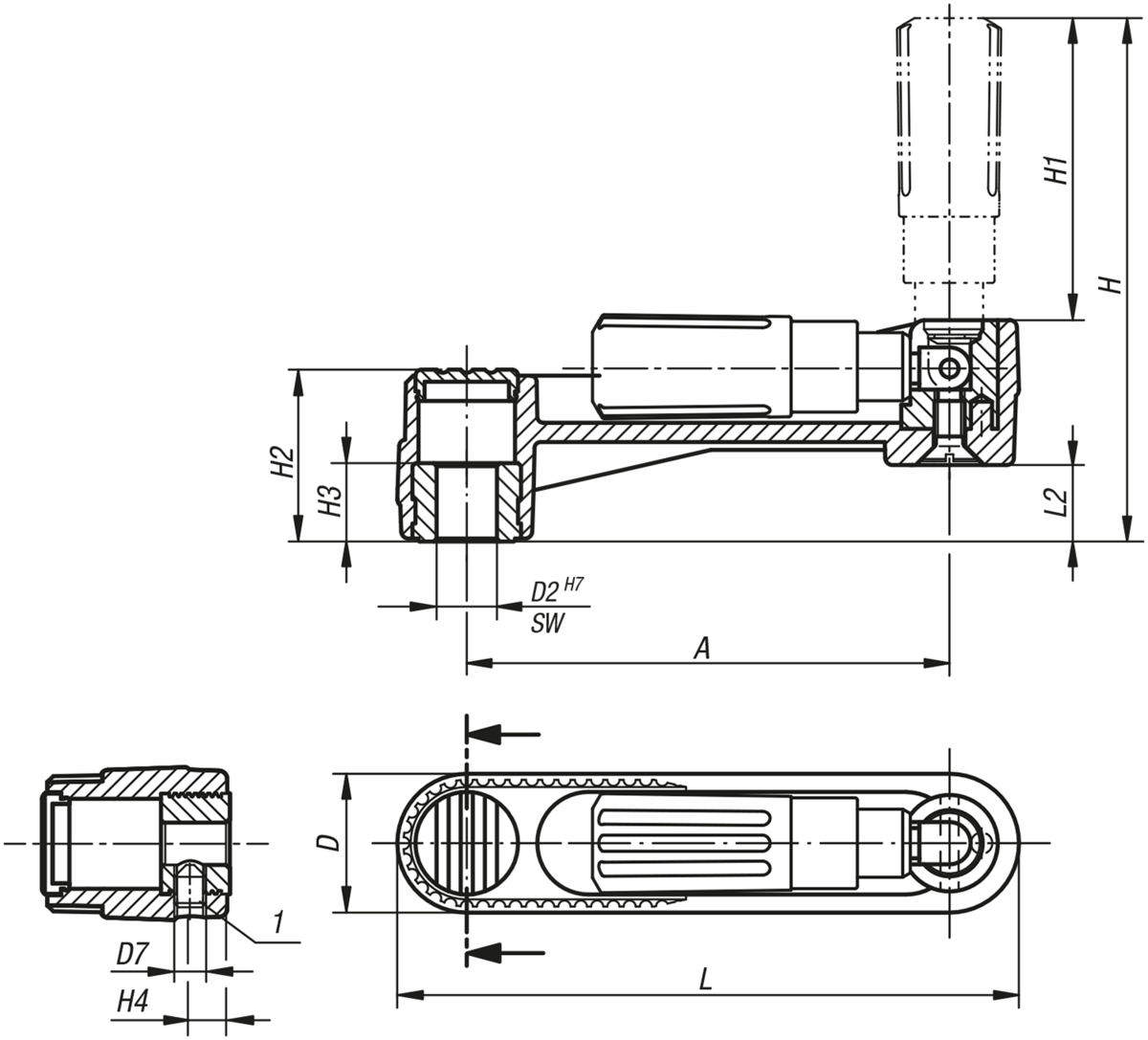

Ritningar

Handvevar med cylinderhandtag, fällbart, passhål utan spår

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Pris
K0266.1108	passhål	utan tvärhål	80	24	8	-	85,7	49	28,5	13	-	104	12,7	276,55 SEK
K0266.1110	passhål	utan tvärhål	80	24	10	-	85,7	49	28,5	13	-	104	12,7	276,55 SEK
K0266.1210	passhål	utan tvärhål	100	29	10	-	105,2	49	35,5	13	-	129	15,7	297,64 SEK
K0266.1212	passhål	utan tvärhål	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7	297,64 SEK
K0266.1312	passhål	utan tvärhål	125	36	12	-	140	83	44	18,5	-	161	19,5	325,57 SEK
K0266.1314	passhål	utan tvärhål	125	36	14	-	140	83	44	18,5	-	161	19,5	325,57 SEK
K0266.11086	passhål	med tvärhål	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	303,15 SEK
K0266.11106	passhål	med tvärhål	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	303,15 SEK
K0266.12106	passhål	med tvärhål	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	324,24 SEK
K0266.12126	passhål	med tvärhål	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	324,24 SEK
K0266.13126	passhål	med tvärhål	125	36	12	M6	140	83	44	18,5	7,5	161	19,5	352,17 SEK
K0266.13146	passhål	med tvärhål	125	36	14	M6	140	83	44	18,5	7,5	161	19,5	352,17 SEK

Handvevar med cylinderhandtag, fällbart, passhål med spår

Mer information

Ritningar

Handvevar med cylinderhandtag, fällbart, passhål med spår

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Pris
K0266.110802	passhål med spår	utan tvärhål	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9	300,20 SEK
K0266.111003	passhål med spår	utan tvärhål	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4	300,20 SEK
K0266.121003	passhål med spår	utan tvärhål	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4	321,48 SEK
K0266.121204	passhål med spår	utan tvärhål	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8	321,48 SEK
K0266.131204	passhål med spår	utan tvärhål	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8	349,51 SEK
K0266.131405	passhål med spår	utan tvärhål	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3	349,51 SEK
K0266.1108026	passhål med spår	med tvärhål	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9	326,80 SEK
K0266.1110036	passhål med spår	med tvärhål	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4	326,80 SEK
K0266.1210036	passhål med spår	med tvärhål	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4	348,08 SEK
K0266.1212046	passhål med spår	med tvärhål	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8	348,08 SEK
K0266.1312046	passhål med spår	med tvärhål	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8	376,11 SEK
K0266.1314056	passhål med spår	med tvärhål	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3	376,11 SEK

Handvevar med cylinderhandtag, fällbart, innerfyrkant

Mer information

Ritningar

Handvevar med cylinderhandtag, fällbart, innerfyrkant

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Pris
K0266.2108	innerfyrkant	utan tvärhål	80	24	-	85,7	49	28,5	13	-	104	12,7	8	293,36 SEK
K0266.2110	innerfyrkant	utan tvärhål	80	24	-	85,7	49	28,5	13	-	104	12,7	10	293,36 SEK
K0266.2210	innerfyrkant	utan tvärhål	100	29	-	105,2	59,5	35,5	13	-	129	15,7	10	314,17 SEK
K0266.2212	innerfyrkant	utan tvärhål	100	29	-	105,2	59,5	35,5	13	-	129	15,7	12	314,17 SEK
K0266.2312	innerfyrkant	utan tvärhål	125	36	-	140	83	44	18,5	-	161	19,5	12	342,48 SEK
K0266.2314	innerfyrkant	utan tvärhål	125	36	-	140	83	44	18,5	-	161	19,5	14	342,48 SEK
K0266.21086	innerfyrkant	med tvärhål	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	8	319,96 SEK
K0266.21106	innerfyrkant	med tvärhål	80	24	M6	85,7	49	28,5	13	7,5	104	12,7	10	319,96 SEK
K0266.22106	innerfyrkant	med tvärhål	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	10	340,77 SEK
K0266.22126	innerfyrkant	med tvärhål	100	29	M6	105,2	59,5	35,5	13	7,5	129	15,7	12	340,77 SEK
K0266.23126	innerfyrkant	med tvärhål	125	36	M6	140	83	44	18,5	7,5	161	19,5	12	369,08 SEK
K0266.23146	innerfyrkant	med tvärhål	125	36	M6	140	83	44	18,5	7,5	161	19,5	14	369,08 SEK
