Handvevar av aluminium, med säkerhets-cylinderhandtag, med...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar av aluminium, med säkerhets-cylinderhandtag
      - Handvevar av aluminium, med säkerhets-cylinderhandtag, med passhål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vev i aluminium.
Cylinderhandtag i termoplast och stål.Utförande:Vev, svart pulverlackerad.
Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Liknande DIN 469.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0998_PB Handvevar av aluminium, med säkerhets-cylinderhandtag, med passhål

229 kB

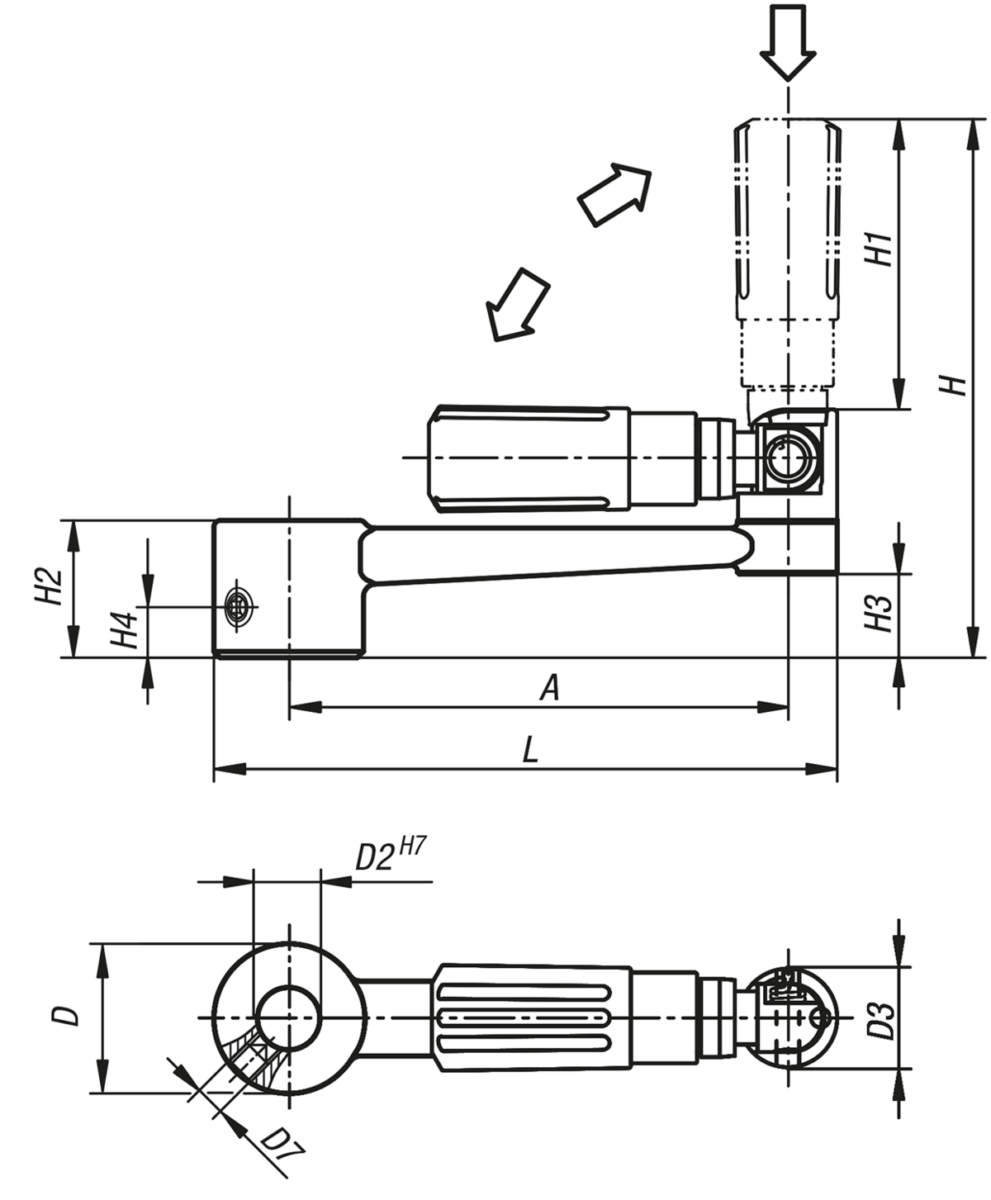

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Pris
K0998.1110	passhål	utan tvärhål	80	24	10	16	-	87,5	47,5	22	13,6	-	100	409,39 SEK
K0998.1212	passhål	utan tvärhål	100	28	12	20	-	107	58,5	25	16	-	124	477,86 SEK
K0998.1314	passhål	utan tvärhål	125	30	14	25	-	139	82	28	15,8	-	153	634,13 SEK
K0998.1417	passhål	utan tvärhål	160	34	17	25	-	143	82	32	19,6	-	190	659,67 SEK
K0998.11106	passhål	med tvärhål	80	24	10	16	M6	87,5	47,5	22	13,4	7,5	100	437,45 SEK
K0998.12126	passhål	med tvärhål	100	28	12	20	M6	106,9	58,4	26	16	7,5	124	505,93 SEK
K0998.13146	passhål	med tvärhål	125	30	14	26	M6	139,1	82,1	28	15,8	7,5	153	662,20 SEK
K0998.14176	passhål	med tvärhål	160	34	17	26	M6	143,1	82,1	32	19,6	7,5	190	687,84 SEK
