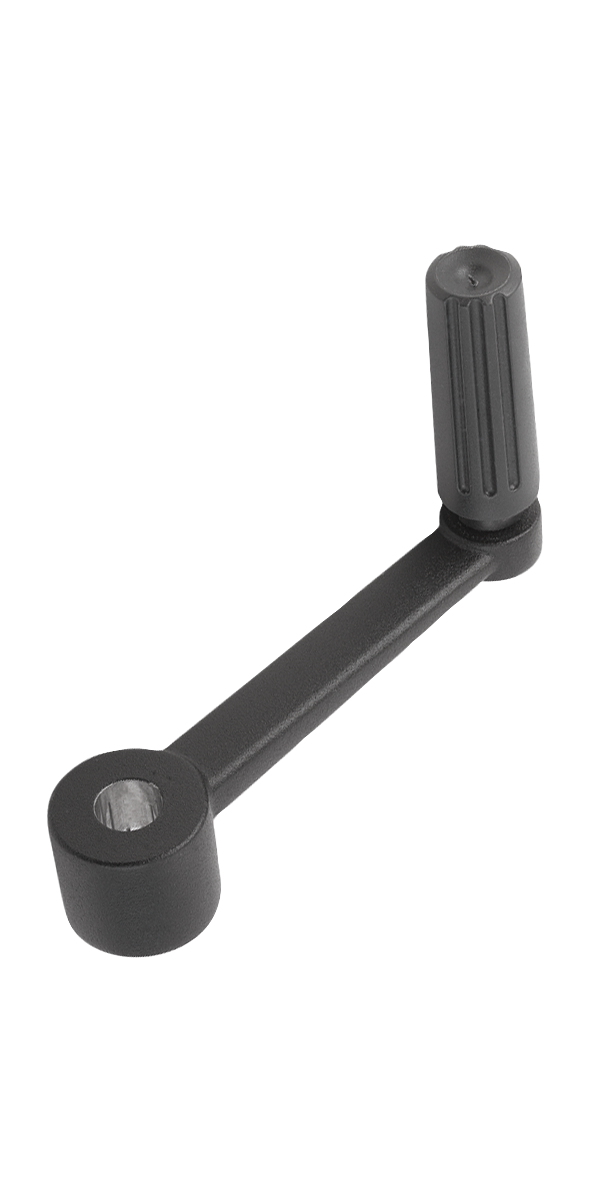

Handvevar av aluminium, med cylinderhandtag, vridbara, med...

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar av aluminium med cylinderhandtag, vridbara
      - Handvevar av aluminium, med cylinderhandtag, vridbara, med passhål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vev i aluminium.
Cylinderhandtag i termoplast och stål.Utförande:Vev, svart pulverlackerad.
Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Liknande DIN 469.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0996_PB Handvevar av aluminium, med cylinderhandtag, vridbara, med passhål

217 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Pris
K0996.3110	passhål	utan tvärhål	80	24	10	16	-	71,1	49,1	22	13,4	-	100	121,31 SEK
K0996.3212	passhål	utan tvärhål	100	28	12	20	-	87,4	61,4	26	16	-	124	128,98 SEK
K0996.3314	passhål	utan tvärhål	125	30	14	25	-	110,5	82,5	28	15,8	-	153	161,91 SEK
K0996.3417	passhål	utan tvärhål	160	34	17	25	-	114,5	82,5	32	19,6	-	190	179,49 SEK
K0996.31106	passhål	med tvärhål	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100	149,48 SEK
K0996.32126	passhål	med tvärhål	100	28	12	20	M6	87,4	61,4	26	16	7,5	124	157,06 SEK
K0996.33146	passhål	med tvärhål	125	30	14	26	M6	111	83	28	15,8	7,5	153	189,98 SEK
K0996.34176	passhål	med tvärhål	160	34	17	26	M6	115	83	32	19,6	7,5	190	207,56 SEK
