Artikelbeskrivning/produktbilder

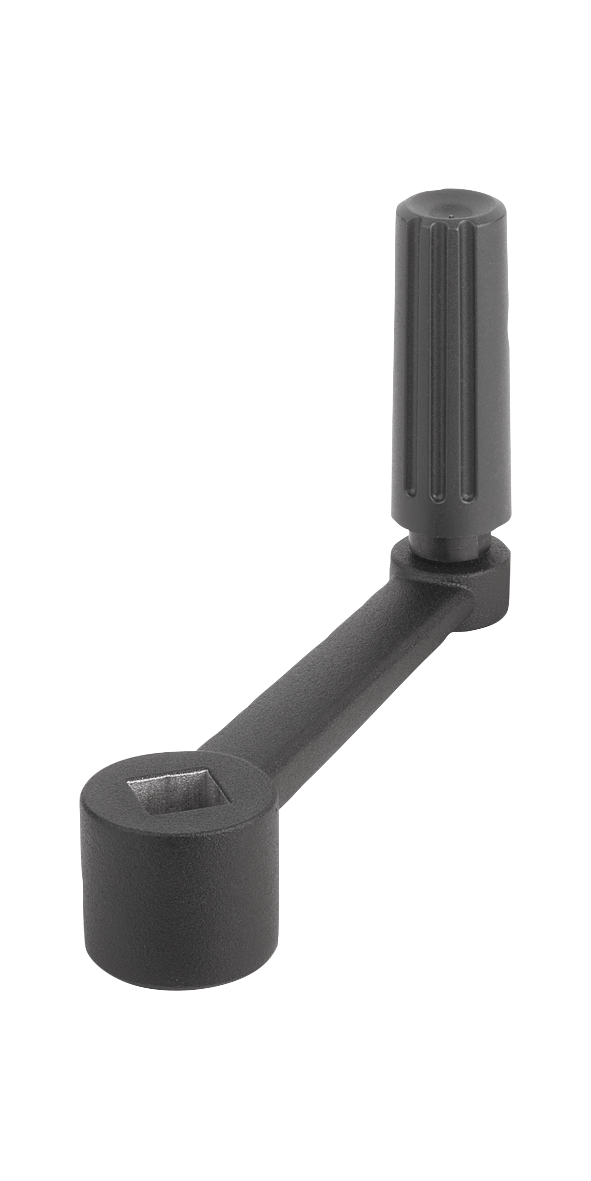

BeskrivningMaterial:Vev i aluminium.
Cylinderhandtag i termoplast och stål.Utförande:Vev, svart pulverlackerad.
Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Liknande DIN 469.

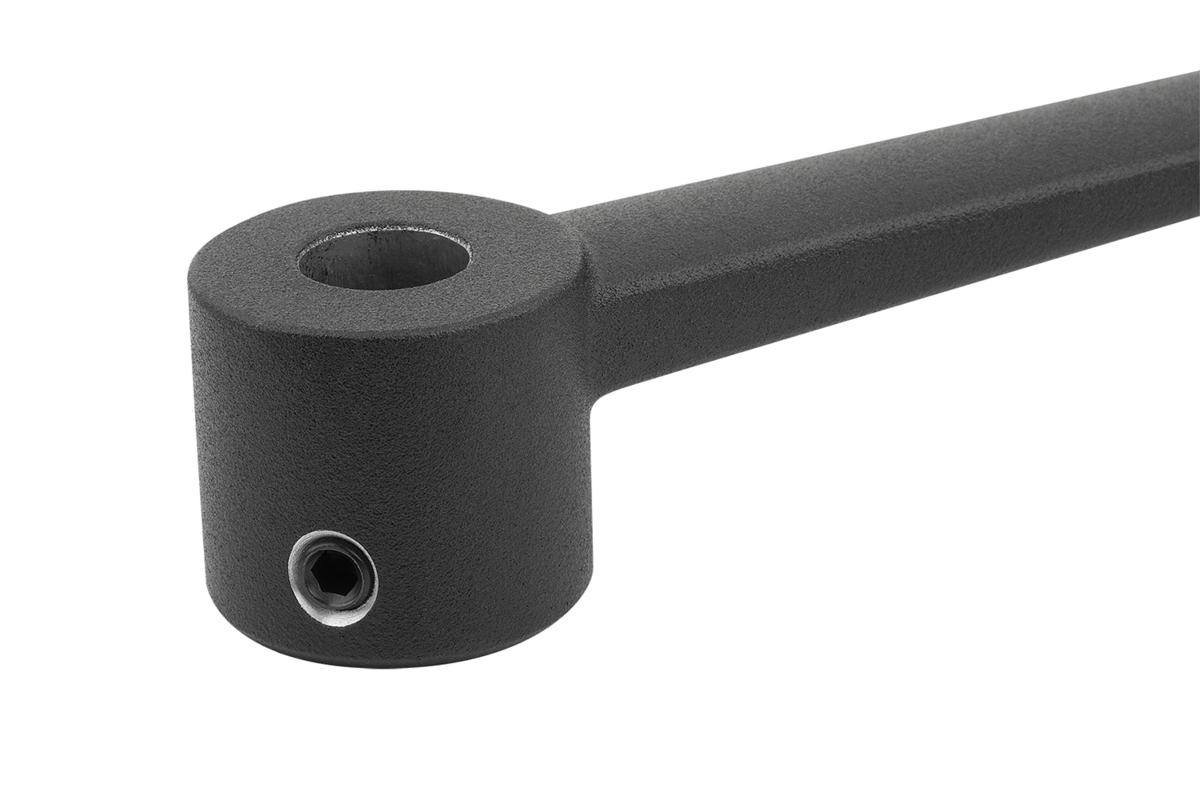

För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0996_IV Handvevar av aluminium, med cylinderhandtag, vridbara, med innerfyrkant

220 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Pris
K0996.4110	innerfyrkant	utan tvärhål	80	24	16	-	71,1	49,1	22	13,4	-	100	10	128,54 SEK
K0996.4212	innerfyrkant	utan tvärhål	100	28	20	-	87,4	61,4	26	16	-	124	12	140,89 SEK
K0996.4314	innerfyrkant	utan tvärhål	125	30	25	-	110,5	82,5	28	15,8	-	153	14	160,74 SEK
K0996.4417	innerfyrkant	utan tvärhål	160	34	25	-	114,5	82,5	32	19,6	-	190	17	187,72 SEK
K0996.41106	innerfyrkant	med tvärhål	80	24	16	M6	71,1	49,1	22	13,4	7,5	100	10	155,14 SEK
K0996.42126	innerfyrkant	med tvärhål	100	28	20	M6	87,4	61,4	26	16	7,5	124	12	167,49 SEK
K0996.43146	innerfyrkant	med tvärhål	125	30	26	M6	111	83	28	15,8	7,5	153	14	187,34 SEK
K0996.44176	innerfyrkant	med tvärhål	160	34	26	M6	115	83	32	19,6	7,5	190	17	214,32 SEK
