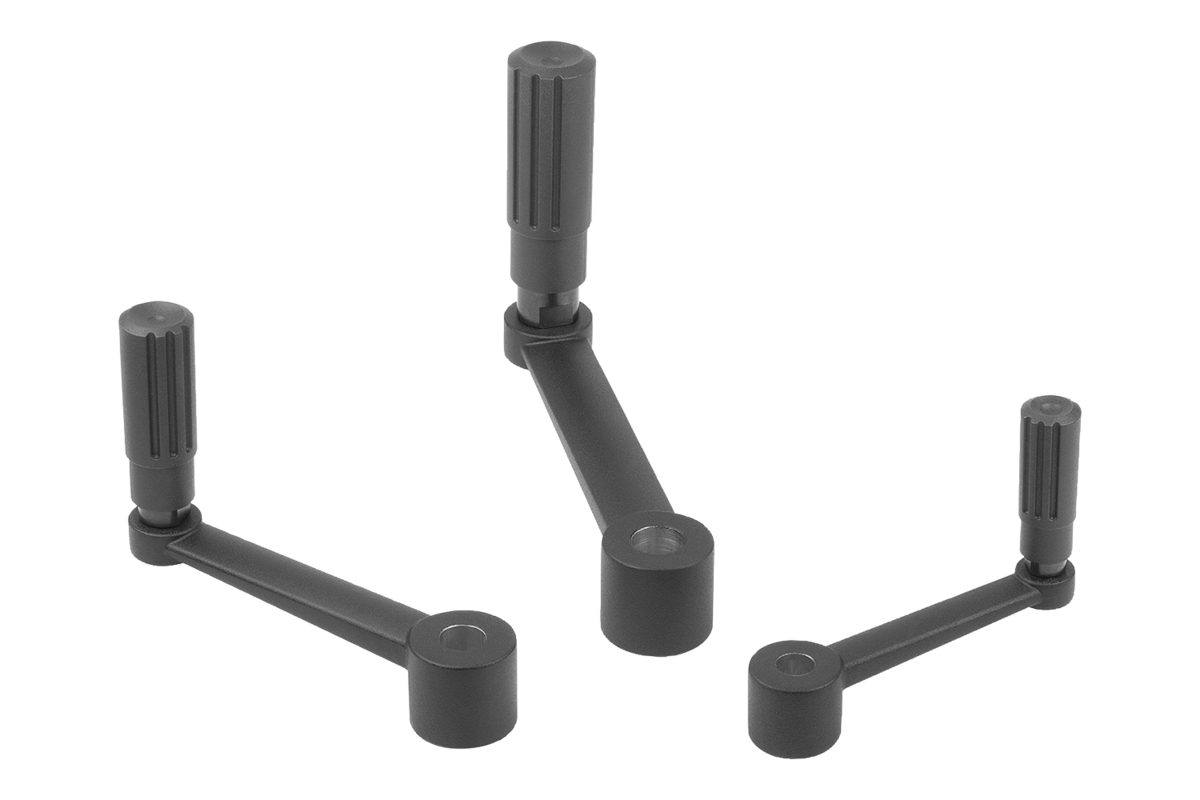

Handvevar av aluminium med cylinderhandtag, vridbara

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar av aluminium med cylinderhandtag, vridbara

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Vev i aluminium.
Cylinderhandtag i termoplast och stål.Utförande:Vev, svart pulverlackerad.
Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Liknande DIN 469.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0996 Handvevar av aluminium med cylinderhandtag, vridbara

216 kB

Ritningar (total översikt)

Handvevar av aluminium, med cylinderhandtag, vridbara, med passhål

Mer information

Ritningar

Handvevar av aluminium, med cylinderhandtag, vridbara, med passhål

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Pris
K0996.3110	passhål	utan tvärhål	80	24	10	16	-	71,1	49,1	22	13,4	-	100	114,76 SEK
K0996.3212	passhål	utan tvärhål	100	28	12	20	-	87,4	61,4	26	16	-	124	121,98 SEK
K0996.3314	passhål	utan tvärhål	125	30	14	25	-	110,5	82,5	28	15,8	-	153	153,14 SEK
K0996.3417	passhål	utan tvärhål	160	34	17	25	-	114,5	82,5	32	19,6	-	190	169,77 SEK
K0996.31106	passhål	med tvärhål	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100	141,36 SEK
K0996.32126	passhål	med tvärhål	100	28	12	20	M6	87,4	61,4	26	16	7,5	124	148,58 SEK
K0996.33146	passhål	med tvärhål	125	30	14	26	M6	111	83	28	15,8	7,5	153	179,74 SEK
K0996.34176	passhål	med tvärhål	160	34	17	26	M6	115	83	32	19,6	7,5	190	196,37 SEK

Handvevar av aluminium, med cylinderhandtag, vridbara, med innerfyrkant

Mer information

Ritningar

Handvevar av aluminium, med cylinderhandtag, vridbara, med innerfyrkant

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Pris
K0996.4110	innerfyrkant	utan tvärhål	80	24	16	-	71,1	49,1	22	13,4	-	100	10	128,54 SEK
K0996.4212	innerfyrkant	utan tvärhål	100	28	20	-	87,4	61,4	26	16	-	124	12	140,89 SEK
K0996.4314	innerfyrkant	utan tvärhål	125	30	25	-	110,5	82,5	28	15,8	-	153	14	160,74 SEK
K0996.4417	innerfyrkant	utan tvärhål	160	34	25	-	114,5	82,5	32	19,6	-	190	17	187,72 SEK
K0996.41106	innerfyrkant	med tvärhål	80	24	16	M6	71,1	49,1	22	13,4	7,5	100	10	155,14 SEK
K0996.42126	innerfyrkant	med tvärhål	100	28	20	M6	87,4	61,4	26	16	7,5	124	12	167,49 SEK
K0996.43146	innerfyrkant	med tvärhål	125	30	26	M6	111	83	28	15,8	7,5	153	14	187,34 SEK
K0996.44176	innerfyrkant	med tvärhål	160	34	26	M6	115	83	32	19,6	7,5	190	17	214,32 SEK
