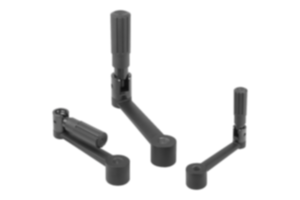

Handvevar av aluminium, med cylinderhandtag, fällbart

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar av aluminium, med cylinderhandtag, fällbart

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Vev i aluminium.
Cylinderhandtag i termoplast och stål.Utförande:Vev, svart pulverlackerad.
Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Liknande DIN 469.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0997 Handvevar av aluminium, med cylinderhandtag, fällbart

243 kB

Ritningar (total översikt)

Handvevar av aluminium, med cylinderhandtag, fällbart, med passhål

Mer information

Ritningar

Handvevar av aluminium, med cylinderhandtag, fällbart, med passhål

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Pris
K0997.1110	passhål	utan tvärhål	80	24	10	16	-	89	49	22	13,4	-	100	250,19 SEK
K0997.1212	passhål	utan tvärhål	100	28	12	20	-	108	59,5	26	16	-	124	275,35 SEK
K0997.1314	passhål	utan tvärhål	125	30	14	25	-	140	83	28	15,8	-	153	313,43 SEK
K0997.1417	passhål	utan tvärhål	160	34	17	25	-	144	83	32	19,6	-	190	354,41 SEK
K0997.11106	passhål	med tvärhål	80	24	10	16	M6	89	49	22	13,4	7,5	100	278,27 SEK
K0997.12126	passhål	med tvärhål	100	28	12	20	M6	107,9	59,4	26	16	7,5	124	303,52 SEK
K0997.13146	passhål	med tvärhål	125	30	14	26	M6	140,5	83,5	28	15,8	7,5	153	341,59 SEK
K0997.14176	passhål	med tvärhål	160	34	17	26	M6	144,5	83,5	32	19,6	7,5	190	382,58 SEK

Handvevar av aluminium, med cylinderhandtag, fällbart, med innerfyrkant

Mer information

Ritningar

Handvevar av aluminium, med cylinderhandtag, fällbart, med innerfyrkant

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Pris
K0997.2110	innerfyrkant	utan tvärhål	80	24	16	-	89	49	22	13,4	-	100	10	263,99 SEK
K0997.2212	innerfyrkant	utan tvärhål	100	28	20	-	108	59,5	26	16	-	124	12	296,92 SEK
K0997.2314	innerfyrkant	utan tvärhål	125	30	25	-	140	83	28	15,8	-	153	14	327,41 SEK
K0997.2417	innerfyrkant	utan tvärhål	160	34	25	-	144	83	32	19,6	-	190	17	363,93 SEK
K0997.21106	innerfyrkant	med tvärhål	80	24	16	M6	89	49	22	13,4	7,5	100	10	292,15 SEK
K0997.22126	innerfyrkant	med tvärhål	100	28	20	M6	107,9	59,4	26	16	7,5	124	12	324,98 SEK
K0997.23146	innerfyrkant	med tvärhål	125	30	26	M6	140,5	83,5	28	15,8	7,5	153	14	355,48 SEK
K0997.24176	innerfyrkant	med tvärhål	160	34	26	M6	144,5	83,5	32	19,6	7,5	190	17	392,10 SEK
