Handrattar DIN 950, av aluminium, med vridbart roterande handtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handrattar DIN 950, av aluminium
      - Handrattar DIN 950, av aluminium, med vridbart roterande handtag

Artikelbeskrivning/produktbilder

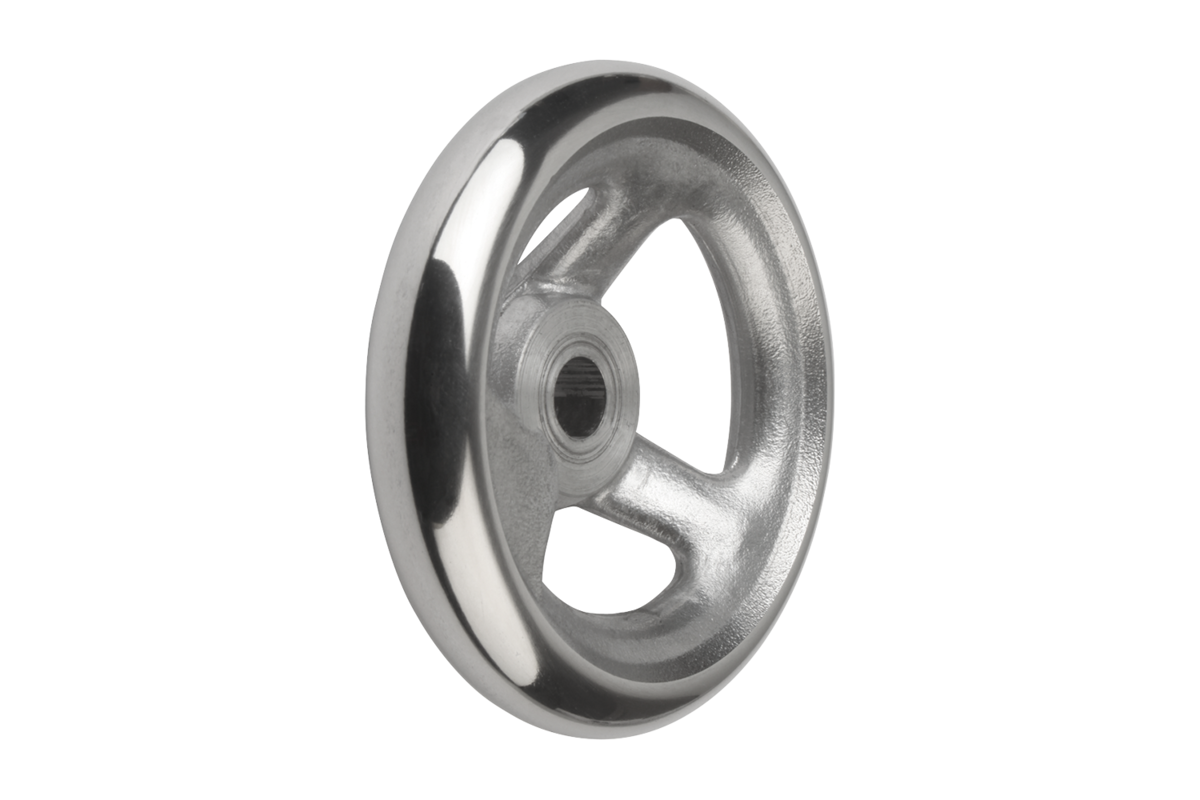

BeskrivningMaterial:Handratt av aluminium.

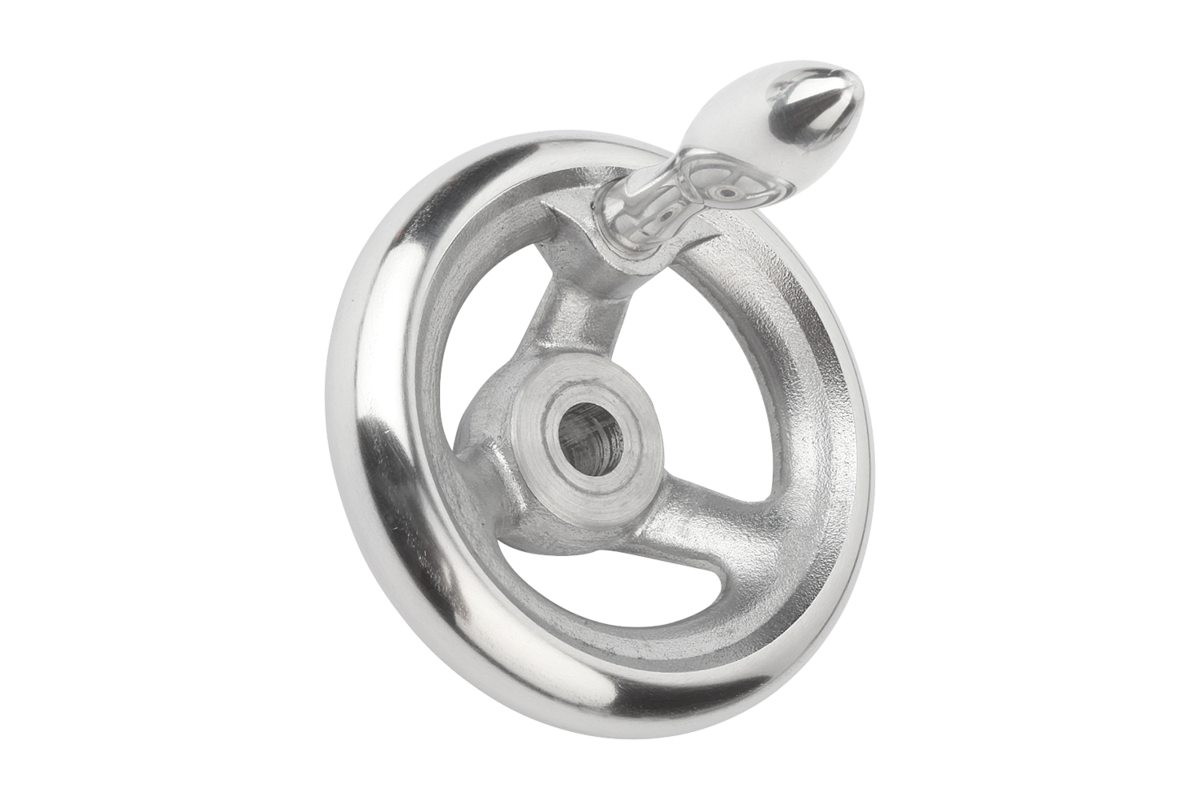

Fast roterande handtag av aluminium, axeldel av brunerat stål.
Vridbart roterande handtag av aluminium, axeldel av förzinkat och blåkromaterat stål.Utförande:Rattkransen är svarvad och polerad.
På begäran:Nav med innerfyrkant eller plastbelagda handrattar.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0160_MDG Handrattar DIN 950, av aluminium, med vridbart roterande handtag

243 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	D1	D2	D3	L1	L3	B3	T	Antal ekrar	Vridbart roterande handtag DIN 98 Form E	Pris
K0160.4080X10	passhål	80	10H7	25	16	29	-	-	3	ø16 x M6 x 54.5	169,00 SEK
K0160.4080X12	passhål	80	12H7	25	16	29	-	-	3	ø16 x M6 x 54.5	169,00 SEK
K0160.4100X10	passhål	100	10H7	29	17	33	-	-	3	ø16 x M6 x 54.5	175,41 SEK
K0160.4100X12	passhål	100	12H7	29	17	33	-	-	3	ø16 x M6 x 54.5	175,41 SEK
K0160.4125X12	passhål	125	12H7	31	18	36	-	-	3	ø20 x M8 x 67	213,19 SEK
K0160.4125X14	passhål	125	14H7	31	18	36	-	-	3	ø20 x M8 x 67	213,19 SEK
K0160.4140X14	passhål	140	14H7	36	19	39	-	-	3	ø20 x M8 x 67	239,32 SEK
K0160.4140X16	passhål	140	16H7	36	19	39	-	-	3	ø20 x M8 x 67	239,32 SEK
K0160.4160X14	passhål	160	14H7	36	20	40	-	-	3	ø25 x M10 x 83	276,61 SEK
K0160.4160X16	passhål	160	16H7	36	20	40	-	-	3	ø25 x M10 x 83	276,61 SEK
K0160.4180X16	passhål	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83	337,13 SEK
K0160.4180X18	passhål	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83	337,13 SEK
K0160.4200X18	passhål	200	18H7	43	24	45	-	-	3	ø25 x M10 x 83	360,05 SEK
K0160.4200X22	passhål	200	22H7	43	24	45	-	-	3	ø25 x M10 x 83	360,05 SEK
K0160.4250X22	passhål	250	22H7	49	28	50	-	-	5	ø32 x M12 x 105,5	545,45 SEK
K0160.4250X26	passhål	250	26H7	49	28	50	-	-	5	ø32 x M12 x 105,5	545,45 SEK
K0160.4315X26	passhål	315	26H7	54	33	56	-	-	5	ø32 x M12 x 105,5	788,56 SEK
K0160.4315X30	passhål	315	30H7	54	33	56	-	-	5	ø32 x M12 x 105,5	788,56 SEK
K0160.4400X30	passhål	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	1 315,66 SEK
K0160.4400X34	passhål	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	1 315,66 SEK
K0160.4500X34	passhål	500	34H7	79	45	72	-	-	5	ø36 x M16 x 117	2 041,86 SEK
K0160.4500X40	passhål	500	40H7	79	45	72	-	-	5	ø36 x M16 x 117	2 041,86 SEK
K0160.5080X10	passhål med spår	80	10H7	25	16	29	3	11,4	3	ø16 x M6 x 54.5	182,70 SEK
K0160.5080X12	passhål med spår	80	12H7	25	16	29	4	13,8	3	ø16 x M6 x 54.5	182,70 SEK
K0160.5100X10	passhål med spår	100	10H7	29	17	33	3	11,4	3	ø16 x M6 x 54.5	194,93 SEK
K0160.5100X12	passhål med spår	100	12H7	29	17	33	4	13,8	3	ø16 x M6 x 54.5	194,93 SEK
K0160.5125X12	passhål med spår	125	12H7	31	18	36	4	13,8	3	ø20 x M8 x 67	234,46 SEK
K0160.5125X14	passhål med spår	125	14H7	31	18	36	5	16,3	3	ø20 x M8 x 67	234,46 SEK
K0160.5140X14	passhål med spår	140	14H7	36	19	39	5	16,3	3	ø20 x M8 x 67	261,27 SEK
K0160.5140X16	passhål med spår	140	16H7	36	19	39	5	18,3	3	ø20 x M8 x 67	261,27 SEK
K0160.5160X14	passhål med spår	160	14H7	36	20	40	5	16,3	3	ø25 x M10 x 83	291,76 SEK
K0160.5160X16	passhål med spår	160	16H7	36	20	40	5	18,3	3	ø25 x M10 x 83	291,76 SEK
K0160.5180X16	passhål med spår	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83	353,15 SEK
K0160.5180X18	passhål med spår	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83	353,15 SEK
K0160.5200X18	passhål med spår	200	18H7	43	24	45	6	20,8	3	ø25 x M10 x 83	377,62 SEK
K0160.5200X22	passhål med spår	200	22H7	43	24	45	6	24,8	3	ø25 x M10 x 83	377,62 SEK
K0160.5250X22	passhål med spår	250	22H7	49	28	50	6	24,8	5	ø32 x M12 x 105,5	566,24 SEK
K0160.5250X26	passhål med spår	250	26H7	49	28	50	8	29,3	5	ø32 x M12 x 105,5	566,24 SEK
K0160.5315X26	passhål med spår	315	26H7	54	33	56	8	29,3	5	ø32 x M12 x 105,5	811,38 SEK
K0160.5315X30	passhål med spår	315	30H7	54	33	56	8	33,3	5	ø32 x M12 x 105,5	811,38 SEK
K0160.5400X30	passhål med spår	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	1 341,30 SEK
K0160.5400X34	passhål med spår	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	1 341,30 SEK
K0160.5500X34	passhål med spår	500	34H7	79	45	72	10	37,3	5	ø36 x M16 x 117	2 093,04 SEK
K0160.5500X40	passhål med spår	500	40H7	79	45	72	12	43,3	5	ø36 x M16 x 117	2 093,04 SEK
