        Profilglidare, Form L, löst lager

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Basstomme: zinkgods.
Glidkomponenter: plast POM.
Anslutningsbara delar: förzinkat stål.
O-ring: EPDM.Anmärkning:Profilglidare av metall med iklämt glidelement av plast. Profilglidare möjliggör en linjär rörelse med lågt slitage på aluminiumprofiler av typ I med spår 8 mm. Att avstå från smörjning gör systemet extremt okänsligt för smuts.

Den maximalt tillåtna belastningen för en profilglidare är Fmax. = 50 N.

Glidstyrningar med flera glidslidar måste ha en kombination av fasta lagring (Form F) och lösa lagring (Form L). På så sätt utjämnas formtoleranserna och förflyttningarna blir smidiga.

Form S: Set för anslutning av valfria monteringselement.

Form L: Set för användning som löst lager.

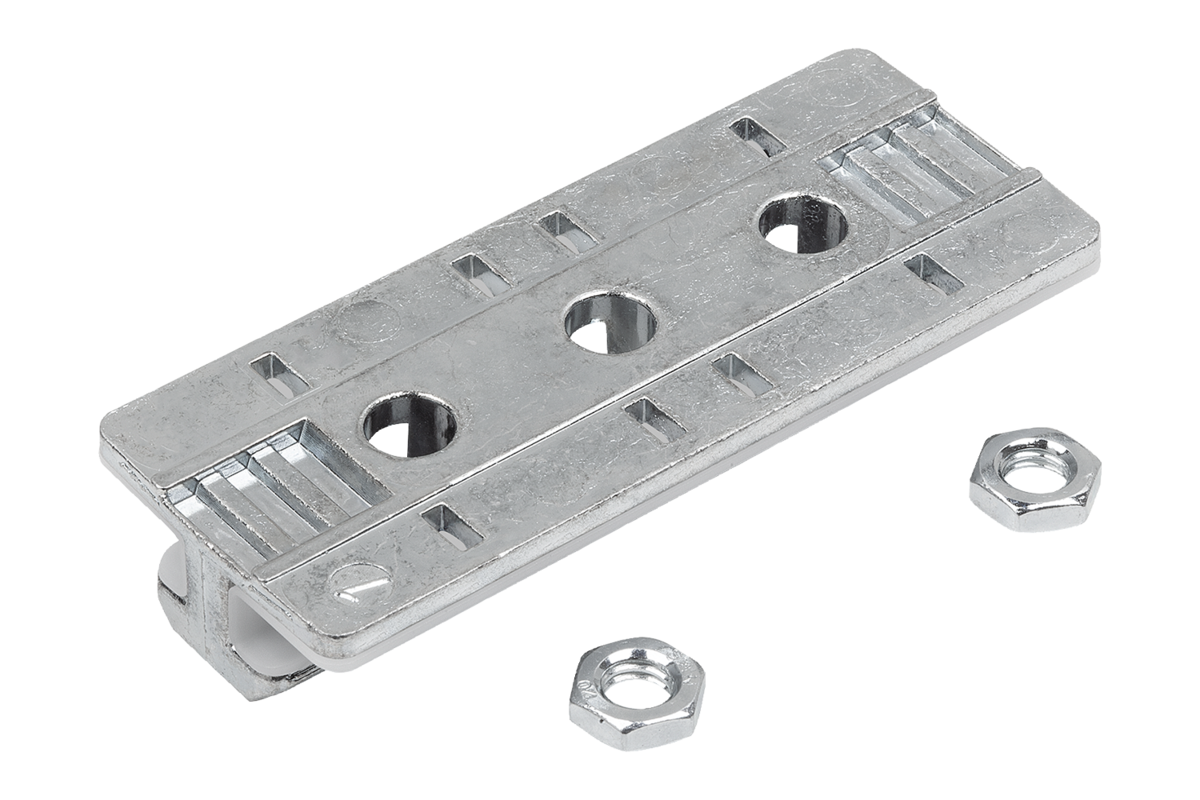

Form F: Set för användning som fast lager.LeveransomfattningForm S: profilglidare med glidkomponenter.
2 sexkantmuttrar DIN 439 B - M6.
1 låsspak M6x55 med bricka DIN 9021 6,4 mm och specialspårmutter, spår 8 - M6.

Form L: profilglidare med glidkomponenter.
2 linsskruvar ISO 7380 - M5x25.
2 O-ringar DIN 3771 - 5x1,5.
2 spårmuttrar, spår 8 - M5.
1 låsspak M6x55 med bricka DIN 9021 6,4 mm och specialspårmutter, spår 8 - M6.

Form F: profilglidare med glidkomponenter.
2 linsskruvar ISO 7380 - M6x25.
2 O-ringar DIN 3771 - 5x1,5.
2 spårmuttrar, spår 8 - M6.
1 låsspak M6x55 med bricka DIN 9021 6,4 mm och specialspårmutter, spår 8 - M6.Speciellt:
