Ställringar med vinghandtag liknande DIN 705, stål

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Maskinelement, fixturelement
    - Ställringar, låsringar och klämhubbar
      - Ställringar med vinghandtag liknande DIN 705, stål

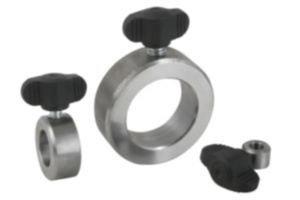

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ställring i stål.
Vinghandtag i termoplast.
Gängbult i stål hållfasthetsklass 5.8.Utförande:Ställring blank.Vinghandtag svartgrått.Gängbult blåkromaterad.Ritningsinformation:

1) Ställbart anslag

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0407 Ställringar med vinghandtag liknande DIN 705, stål

159 kB

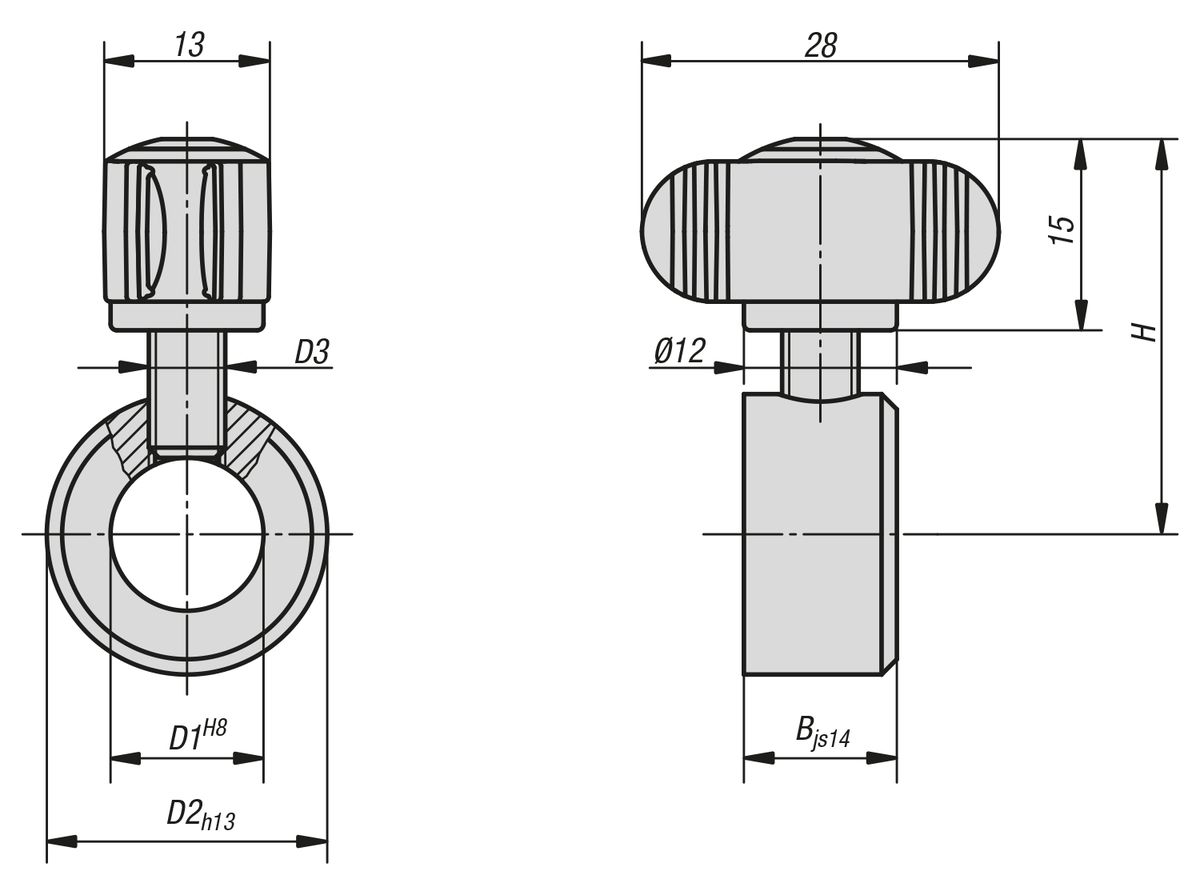

Ritningar

Artikelval/-filter.

Beställningsnr.	B	D1	D2	D3	H	Pris
K0407.100601	8	6	12	M4	26	10,77 SEK
K0407.100801	8	8	16	M4	27	11,50 SEK
K0407.101001	10	10	20	M5	30	12,75 SEK
K0407.101201	12	12	22	M6	31	13,90 SEK
K0407.101601	12	16	28	M6	33	15,37 SEK
K0407.102001	14	20	32	M6	35	17,46 SEK
K0407.102501	16	25	40	M8	37,5	24,15 SEK
K0407.103201	16	32	50	M8	46	34,90 SEK
