Klämringar, slitsade, yttre

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Maskinelement, fixturelement
    - Ställringar, låsringar och klämhubbar
      - Klämringar, slitsade, yttre

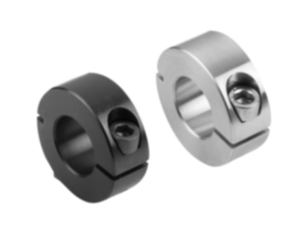

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål 1.0718.
Rostfritt stål 1.4305
Rostfritt stål 1.4404
Aluminium.Utförande:Stål brunerat, skruv i stål 12.9.
Rostfritt stål blankt, skruv i rostfritt stål A2-70.
Rostfritt stål blankt, skruv i rostfritt stål A4-70.
Aluminium blankt, skruv i rostfritt stål A2-70.Anmärkning:De slitsade yttre klämringarna omsluter axeln med en jämn fördelning av klämkrafterna. Det ger en måttexakt passning och mycket höga hållkrafter utan att skada axeln.

Axeltoleransen ska ligga inom h11.

På grund av slitsen på klämringens yttersida kan upp till 15 % högre klämkrafter nås än med utförandet med slits på insidan. Hålet förblir cylindriskt, vilket innebär att axeln omsluts exakt. Mindre obalans.
Klämringarna av materialet rostfritt stål A4 är märkta med en liten centreringspunkt på ytterdiametern.Temperaturområde:-40 °C till +175 °C.På begäran:Andra mått.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0611 Klämringar, slitsade, yttre

193 kB

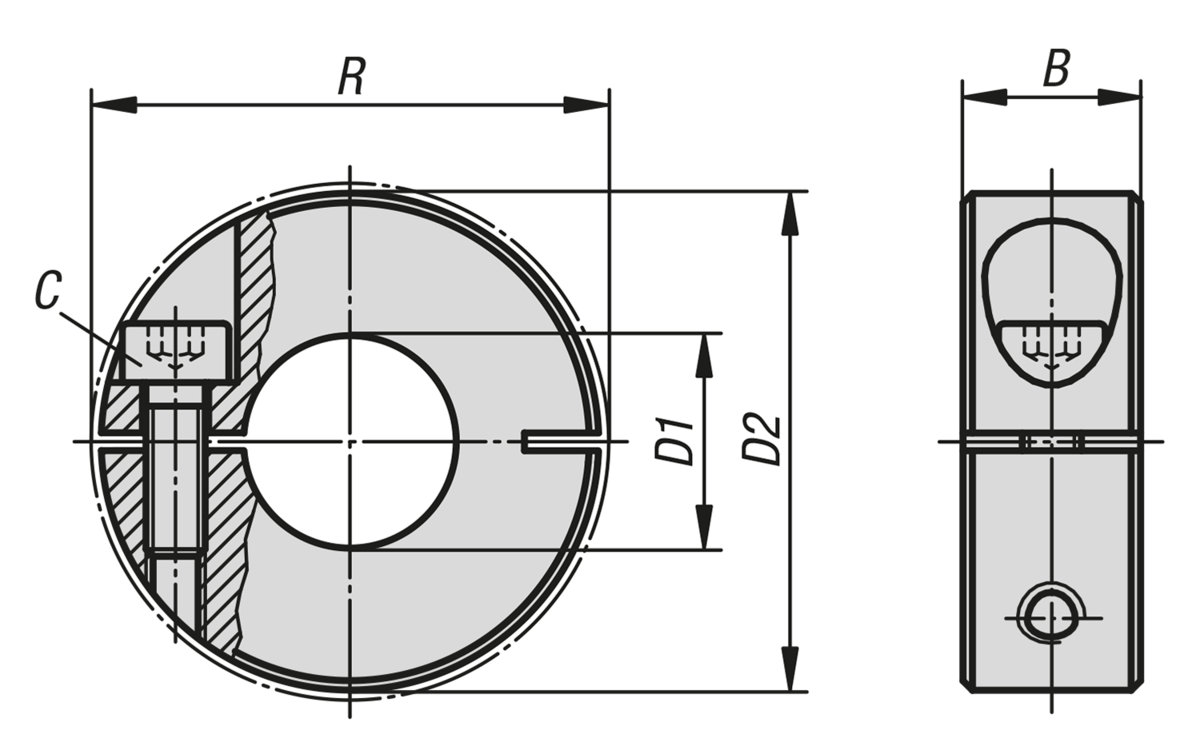

Ritningar

Artikelval/-filter.

Beställningsnr.	Form-typ	Material grundkropp	Stålnyckel	B	C (DIN 912)	D1	D2	R	Pris
K0611.100401	slitsad utvändigt	stål	-	9	M3x8	4	16	20,7	21,95 SEK
K0611.100501	slitsad utvändigt	stål	-	9	M3x8	5	16	20,7	21,95 SEK
K0611.100601	slitsad utvändigt	stål	-	9	M3x8	6	16	20,7	21,95 SEK
K0611.100801	slitsad utvändigt	stål	-	9	M3x8	8	18	22,4	21,95 SEK
K0611.101001	slitsad utvändigt	stål	-	9	M3x10	10	24	26	25,61 SEK
K0611.101201	slitsad utvändigt	stål	-	11	M4x12	12	28	31,8	28,53 SEK
K0611.101501	slitsad utvändigt	stål	-	13	M5x16	15	34	39,4	33,76 SEK
K0611.101601	slitsad utvändigt	stål	-	13	M5x16	16	34	39,4	33,76 SEK
K0611.101801	slitsad utvändigt	stål	-	13	M5x16	18	36	41,1	38,04 SEK
K0611.102001	slitsad utvändigt	stål	-	15	M6x18	20	40	46,4	43,05 SEK
K0611.102201	slitsad utvändigt	stål	-	15	M6x18	22	42	48,1	45,56 SEK
K0611.102501	slitsad utvändigt	stål	-	15	M6x18	25	45	50,8	46,51 SEK
K0611.102801	slitsad utvändigt	stål	-	15	M6x18	28	48	53,7	51,32 SEK
K0611.103001	slitsad utvändigt	stål	-	15	M6x18	30	54	58,6	58,84 SEK
K0611.104001	slitsad utvändigt	stål	-	15	M6x18	40	60	65	67,93 SEK
K0611.105001	slitsad utvändigt	stål	-	19	M8x25	50	78	87	143,58 SEK
K0611.100402	slitsad utvändigt	rostfritt stål	1.4305	9	M3x8	4	16	20,7	47,65 SEK
K0611.100502	slitsad utvändigt	rostfritt stål	1.4305	9	M3x8	5	16	20,7	47,65 SEK
K0611.100602	slitsad utvändigt	rostfritt stål	1.4305	9	M3x8	6	16	20,7	47,65 SEK
K0611.100802	slitsad utvändigt	rostfritt stål	1.4305	9	M3x8	8	18	22,4	51,62 SEK
K0611.101002	slitsad utvändigt	rostfritt stål	1.4305	9	M3x10	10	24	26	65,63 SEK
K0611.101202	slitsad utvändigt	rostfritt stål	1.4305	11	M4x12	12	28	31,8	67,83 SEK
K0611.101502	slitsad utvändigt	rostfritt stål	1.4305	13	M5x16	15	34	39,4	81,09 SEK
K0611.101602	slitsad utvändigt	rostfritt stål	1.4305	13	M5x16	16	34	39,4	81,09 SEK
K0611.101802	slitsad utvändigt	rostfritt stål	1.4305	13	M5x16	18	36	41,1	92,70 SEK
K0611.102002	slitsad utvändigt	rostfritt stål	1.4305	15	M6x18	20	40	46,4	112,86 SEK
K0611.102202	slitsad utvändigt	rostfritt stål	1.4305	15	M6x18	22	42	48,1	118,50 SEK
K0611.102502	slitsad utvändigt	rostfritt stål	1.4305	15	M6x18	25	45	50,8	124,88 SEK
K0611.102802	slitsad utvändigt	rostfritt stål	1.4305	15	M6x18	28	48	53,7	140,56 SEK
K0611.103002	slitsad utvändigt	rostfritt stål	1.4305	15	M6x18	30	54	58,6	144,11 SEK
K0611.104002	slitsad utvändigt	rostfritt stål	1.4305	15	M6x18	40	60	65	180,06 SEK
K0611.105002	slitsad utvändigt	rostfritt stål	1.4305	19	M8x25	50	78	87	339,53 SEK
K0611.100404	slitsad utvändigt	rostfritt stål	1.4404	9	M3x8	4	16	20,7	61,14 SEK
K0611.100504	slitsad utvändigt	rostfritt stål	1.4404	9	M3x8	5	16	20,7	61,14 SEK
K0611.100604	slitsad utvändigt	rostfritt stål	1.4404	9	M3x8	6	16	20,7	61,14 SEK
K0611.100804	slitsad utvändigt	rostfritt stål	1.4404	9	M3x8	8	18	22,4	66,25 SEK
K0611.101004	slitsad utvändigt	rostfritt stål	1.4404	9	M3x10	10	24	26	84,13 SEK
K0611.101204	slitsad utvändigt	rostfritt stål	1.4404	11	M4x12	12	28	31,8	87,15 SEK
K0611.101504	slitsad utvändigt	rostfritt stål	1.4404	13	M5x16	15	34	39,4	104,08 SEK
K0611.101604	slitsad utvändigt	rostfritt stål	1.4404	13	M5x16	16	34	39,4	104,08 SEK
K0611.101804	slitsad utvändigt	rostfritt stål	1.4404	13	M5x16	18	36	41,1	119,03 SEK
K0611.102004	slitsad utvändigt	rostfritt stål	1.4404	15	M6x18	20	40	46,4	132,83 SEK
K0611.102204	slitsad utvändigt	rostfritt stål	1.4404	15	M6x18	22	42	48,1	139,51 SEK
K0611.102504	slitsad utvändigt	rostfritt stål	1.4404	15	M6x18	25	45	50,8	146,93 SEK
K0611.102804	slitsad utvändigt	rostfritt stål	1.4404	15	M6x18	28	48	53,7	165,53 SEK
K0611.103004	slitsad utvändigt	rostfritt stål	1.4404	15	M6x18	30	54	58,6	169,61 SEK
K0611.104004	slitsad utvändigt	rostfritt stål	1.4404	15	M6x18	40	60	65	211,93 SEK
K0611.105004	slitsad utvändigt	rostfritt stål	1.4404	19	M8x25	50	78	87	435,97 SEK
K0611.100403	slitsad utvändigt	aluminium	-	9	M3x8	4	16	20,7	31,14 SEK
K0611.100503	slitsad utvändigt	aluminium	-	9	M3x8	5	16	20,7	31,14 SEK
K0611.100603	slitsad utvändigt	aluminium	-	9	M3x8	6	16	20,7	31,14 SEK
K0611.100803	slitsad utvändigt	aluminium	-	9	M3x8	8	18	22,4	33,23 SEK
K0611.101003	slitsad utvändigt	aluminium	-	9	M3x10	10	24	26	39,82 SEK
K0611.101203	slitsad utvändigt	aluminium	-	11	M4x12	12	28	31,8	43,16 SEK
K0611.101503	slitsad utvändigt	aluminium	-	13	M5x16	15	34	39,4	64,37 SEK
K0611.101603	slitsad utvändigt	aluminium	-	13	M5x16	16	34	39,4	64,37 SEK
K0611.101803	slitsad utvändigt	aluminium	-	13	M5x16	18	36	41,1	73,05 SEK
K0611.102003	slitsad utvändigt	aluminium	-	15	M6x18	20	40	46,4	73,05 SEK
K0611.102203	slitsad utvändigt	aluminium	-	15	M6x18	22	42	48,1	75,45 SEK
K0611.102503	slitsad utvändigt	aluminium	-	15	M6x18	25	45	50,8	88,73 SEK
K0611.102803	slitsad utvändigt	aluminium	-	15	M6x18	28	48	53,7	115,27 SEK
K0611.103003	slitsad utvändigt	aluminium	-	15	M6x18	30	54	58,6	115,27 SEK
K0611.104003	slitsad utvändigt	aluminium	-	15	M6x18	40	60	65	153,10 SEK
K0611.105003	slitsad utvändigt	aluminium	-	19	M8x25	50	78	87	268,36 SEK
