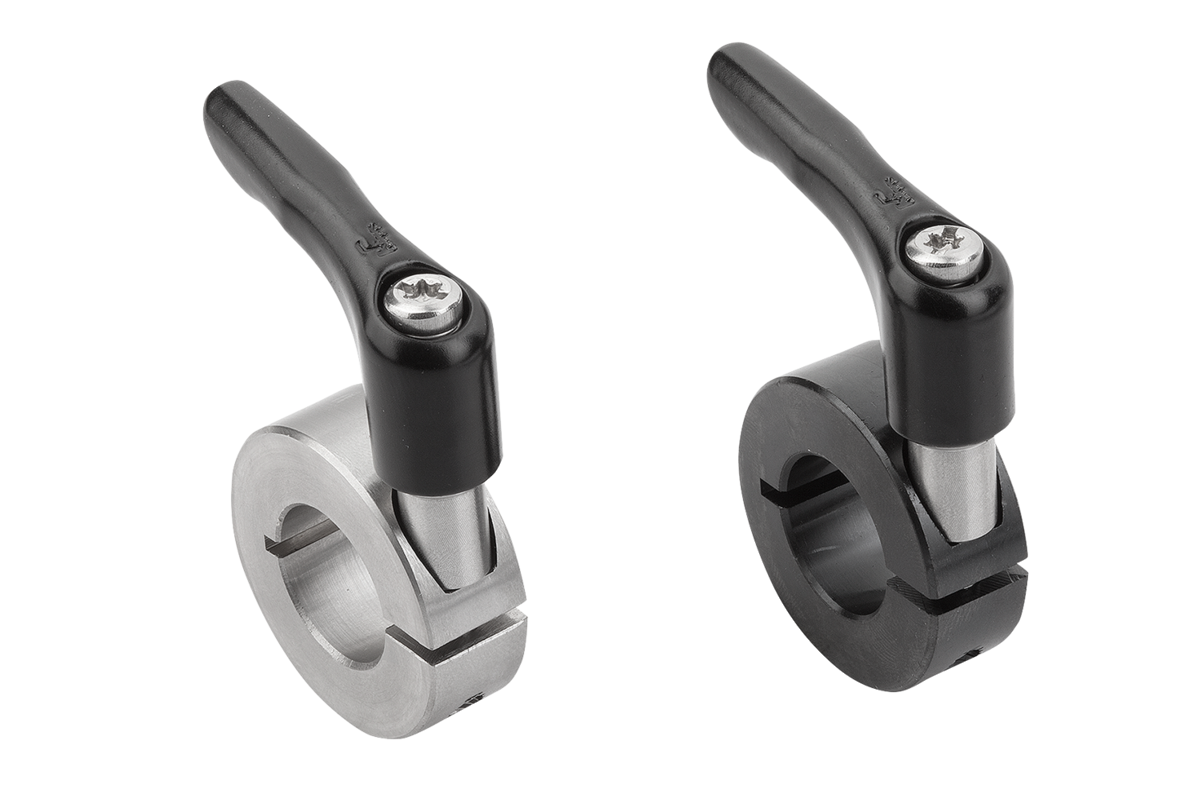

Klämringar, slitsade med låsspak

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Maskinelement, fixturelement
    - Ställringar, låsringar och klämhubbar
      - Klämringar, slitsade med låsspak

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål 1.0718.
Rostfritt stål 1.4305.Utförande:Brunerat stål.
Blankt rostfritt stål.
Insats i rostfritt stål.Anmärkning:Klämringarna med låsspak omsluter axeln och fördelar klämkrafterna jämnt. Det ger en måttexakt passning och mycket höga hållkrafter utan att skada axeln.

Axeltoleransen ska ligga inom h11.På begäran:Andra mått.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0611 Klämringar slitsade med låsspak

202 kB

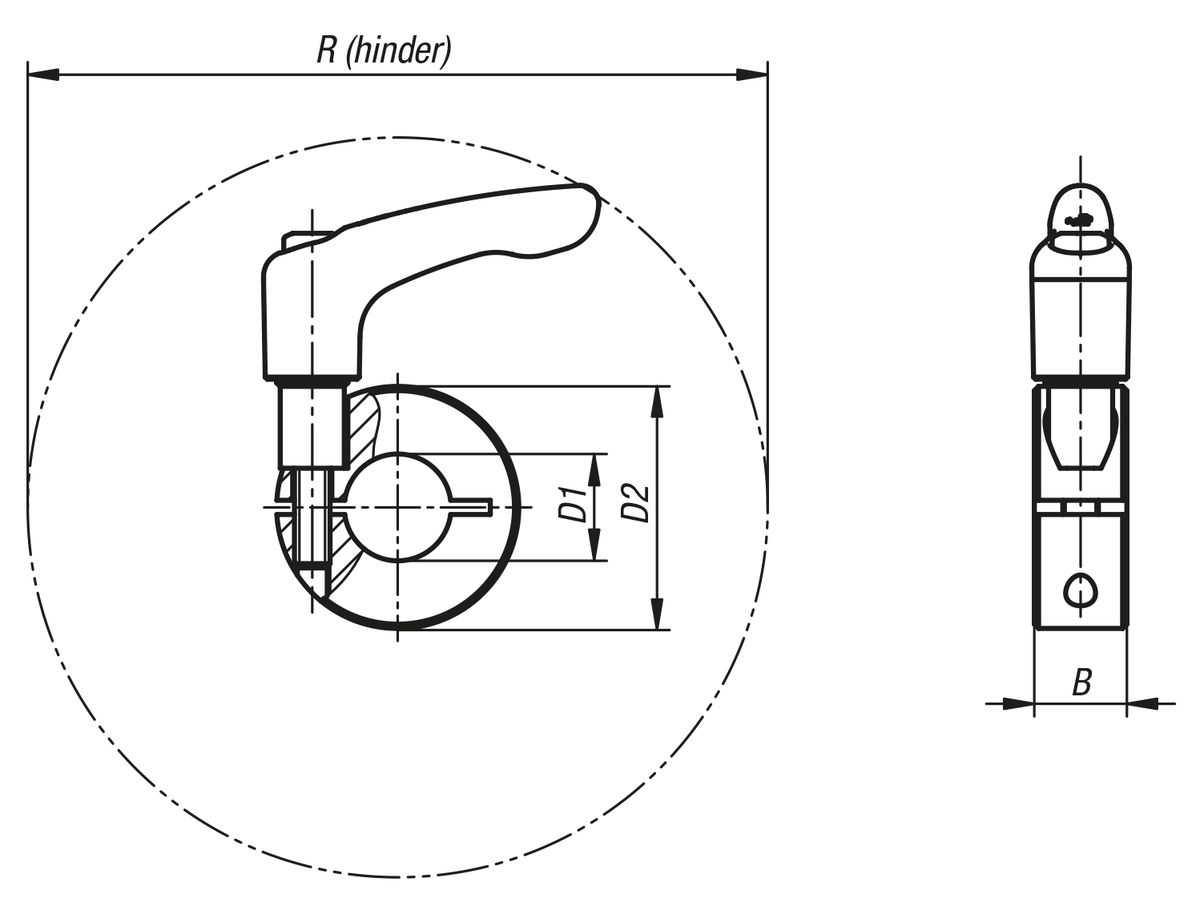

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	B	D1	D2	R	Pris
K0611.11001	stål	9	10	24	44,1	92,70 SEK
K0611.11201	stål	11	12	28	90,4	94,89 SEK
K0611.11501	stål	13	15	34	105	102,52 SEK
K0611.11601	stål	13	16	34	105	104,82 SEK
K0611.11801	stål	13	18	36	105,7	109,21 SEK
K0611.12001	stål	15	20	40	103,8	114,22 SEK
K0611.12201	stål	15	22	42	104,2	114,22 SEK
K0611.12501	stål	15	25	45	104,8	120,80 SEK
K0611.12801	stål	15	28	48	106,8	120,80 SEK
K0611.13001	stål	15	30	54	112,6	138,68 SEK
K0611.14001	stål	15	40	60	113,2	157,59 SEK
K0611.15001	stål	19	50	78	150,2	292,39 SEK
K0611.11002	rostfritt stål	9	10	24	44,1	143,48 SEK
K0611.11202	rostfritt stål	11	12	28	90,4	145,57 SEK
K0611.11502	rostfritt stål	13	15	34	105	170,13 SEK
K0611.11602	rostfritt stål	13	16	34	105	172,01 SEK
K0611.11802	rostfritt stål	13	18	36	105,7	189,98 SEK
K0611.12002	rostfritt stål	15	20	40	103,8	220,19 SEK
K0611.12202	rostfritt stål	15	22	42	104,2	225,83 SEK
K0611.12502	rostfritt stål	15	25	45	104,8	232,10 SEK
K0611.12802	rostfritt stål	15	28	48	106,8	243,90 SEK
K0611.13002	rostfritt stål	15	30	54	112,6	255,82 SEK
K0611.14002	rostfritt stål	15	40	60	113,2	354,88 SEK
K0611.15002	rostfritt stål	19	50	78	150,2	704,23 SEK
