K0611Klämringar, slitsade, inre |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stål.
Rostfritt stål 1.4305.
Rostfritt stål 1.4404.
Aluminium. Utförande:Stål brunerat, skruv i stål 12.9.
Rostfritt stål 1.4305 blankt, skruv i rostfritt stål A2-70.
Rostfritt stål 1.4404 blankt, skruv i rostfritt stål A4-70.
Aluminium blankt, skruv i rostfritt stål A2-70.Anmärkning:De invändigt slitsade klämringarna omsluter axeln med en jämn fördelning av klämkrafterna. Det ger en måttexakt passning och mycket höga hållkrafter utan att skada axeln.
Axeltoleransen ska ligga inom h11.
Klämringarna av materialet rostfritt stål A4 är märkta med en liten centreringspunkt på ytterdiametern.Temperaturområde:-40 °C - +175 °C.På begäran:Andra mått. NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

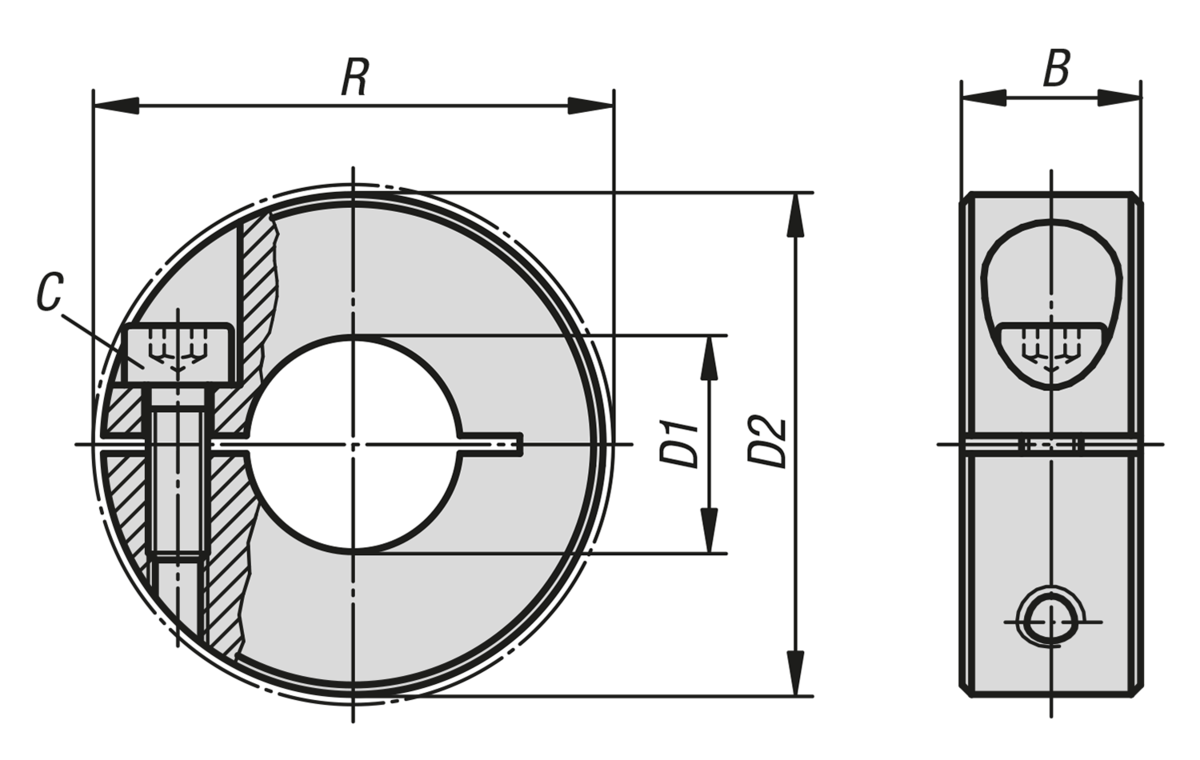

| Beställningsnr. | Form-typ | Material
grundkropp | B
| C
(DIN 912) | D1 | D2 | R | CAD | Tillb. | Pris | Beställ |
|---|
| K0611.00401 | - | stål | 9 | M3x8 | 4 | 16 | 20,7 |  | | 27,02 SEK | | | K0611.00501 | - | stål | 9 | M3x8 | 5 | 16 | 20,7 | | | 27,02 SEK | | | K0611.00601 | - | stål | 9 | M3x8 | 6 | 16 | 20,7 | | | 27,02 SEK | | | K0611.00801 | - | stål | 9 | M3x8 | 8 | 18 | 22,4 | | | 27,02 SEK | | | K0611.01001 | - | stål | 9 | M3x10 | 10 | 24 | 26 | | | 31,64 SEK | | | K0611.01201 | - | stål | 11 | M4x12 | 12 | 28 | 31,8 | | | 35,09 SEK | | | K0611.01501 | - | stål | 13 | M5x16 | 15 | 34 | 39,4 | | | 41,54 SEK | | | K0611.01601 | - | stål | 13 | M5x16 | 16 | 34 | 39,4 | | | 41,54 SEK | | | K0611.01801 | - | stål | 13 | M5x16 | 18 | 36 | 41,1 | | | 46,61 SEK | | | K0611.02001 | - | stål | 15 | M6x18 | 20 | 40 | 46,4 | | | 52,85 SEK | | | K0611.02201 | - | stål | 15 | M6x18 | 22 | 42 | 48,1 | | | 55,86 SEK | | | K0611.02501 | - | stål | 15 | M6x18 | 25 | 45 | 50,8 | | | 57,04 SEK | | | K0611.02801 | - | stål | 15 | M6x18 | 28 | 48 | 53,7 | | | 62,97 SEK | | | K0611.03001 | - | stål | 15 | M6x18 | 30 | 54 | 58,6 | | | 72,22 SEK | | | K0611.04001 | - | stål | 15 | M6x18 | 40 | 60 | 65 | | | 83,30 SEK | | | K0611.05001 | - | stål | 19 | M8x25 | 50 | 78 | 87 | | | 176,40 SEK | | | K0611.00402 | - | rostfritt stål | 9 | M3x8 | 4 | 16 | 20,7 | | | 58,55 SEK | | | K0611.00502 | - | rostfritt stål | 9 | M3x8 | 5 | 16 | 20,7 | | | 58,55 SEK | | | K0611.00602 | - | rostfritt stål | 9 | M3x8 | 6 | 16 | 20,7 | | | 58,55 SEK | | | K0611.00802 | - | rostfritt stål | 9 | M3x8 | 8 | 18 | 22,4 | | | 63,28 SEK | | | K0611.01002 | - | rostfritt stål | 9 | M3x10 | 10 | 24 | 26 | | | 80,62 SEK | | | K0611.01202 | - | rostfritt stål | 11 | M4x12 | 12 | 28 | 31,8 | | | 83,20 SEK | | | K0611.01502 | - | rostfritt stål | 13 | M5x16 | 15 | 34 | 39,4 | | | 99,56 SEK | | | K0611.01602 | - | rostfritt stål | 13 | M5x16 | 16 | 34 | 39,4 | | | 99,56 SEK | | | K0611.01802 | - | rostfritt stål | 13 | M5x16 | 18 | 36 | 41,1 | | | 113,87 SEK | | | K0611.02002 | - | rostfritt stål | 15 | M6x18 | 20 | 40 | 46,4 | | | 138,52 SEK | | | K0611.02202 | - | rostfritt stål | 15 | M6x18 | 22 | 42 | 48,1 | | | 145,51 SEK | | | K0611.02502 | - | rostfritt stål | 15 | M6x18 | 25 | 45 | 50,8 | | | 153,47 SEK | | | K0611.02802 | - | rostfritt stål | 15 | M6x18 | 28 | 48 | 53,7 | | | 172,74 SEK | | | K0611.03002 | - | rostfritt stål | 15 | M6x18 | 30 | 54 | 58,6 | | | 177,05 SEK | | | K0611.04002 | - | rostfritt stål | 15 | M6x18 | 40 | 60 | 65 | | | 221,17 SEK | | | K0611.05002 | - | rostfritt stål | 19 | M8x25 | 50 | 78 | 87 | | | 416,94 SEK | | | K0611.00404 | slitsad invändigt | rostfritt stål A4 | 9 | M3x8 | 4 | 16 | 20,7 | | | 75,98 SEK | | | K0611.00504 | slitsad invändigt | rostfritt stål A4 | 9 | M3x8 | 5 | 16 | 20,7 | | | 75,98 SEK | | | K0611.00604 | slitsad invändigt | rostfritt stål A4 | 9 | M3x8 | 6 | 16 | 20,7 | | | 75,98 SEK | | | K0611.00804 | slitsad invändigt | rostfritt stål A4 | 9 | M3x8 | 8 | 18 | 22,4 | | | 82,44 SEK | | | K0611.01004 | slitsad invändigt | rostfritt stål A4 | 9 | M3x10 | 10 | 24 | 26 | | | 104,72 SEK | | | K0611.01204 | slitsad invändigt | rostfritt stål A4 | 11 | M4x12 | 12 | 28 | 31,8 | | | 108,27 SEK | | | K0611.01504 | slitsad invändigt | rostfritt stål A4 | 13 | M5x16 | 15 | 34 | 39,4 | | | 129,58 SEK | | | K0611.01604 | slitsad invändigt | rostfritt stål A4 | 13 | M5x16 | 16 | 34 | 39,4 | | | 129,58 SEK | | | K0611.01804 | slitsad invändigt | rostfritt stål A4 | 13 | M5x16 | 18 | 36 | 41,1 | | | 147,88 SEK | | | K0611.02004 | slitsad invändigt | rostfritt stål A4 | 15 | M6x18 | 20 | 40 | 46,4 | | | 166,39 SEK | | | K0611.02204 | slitsad invändigt | rostfritt stål A4 | 15 | M6x18 | 22 | 42 | 48,1 | | | 174,68 SEK | | | K0611.02504 | slitsad invändigt | rostfritt stål A4 | 15 | M6x18 | 25 | 45 | 50,8 | | | 184,04 SEK | | | K0611.02804 | slitsad invändigt | rostfritt stål A4 | 15 | M6x18 | 28 | 48 | 53,7 | | | 207,18 SEK | | | K0611.03004 | slitsad invändigt | rostfritt stål A4 | 15 | M6x18 | 30 | 54 | 58,6 | | | 212,45 SEK | | | K0611.04004 | slitsad invändigt | rostfritt stål A4 | 15 | M6x18 | 40 | 60 | 65 | | | 265,40 SEK | | | K0611.05004 | slitsad invändigt | rostfritt stål A4 | 19 | M8x25 | 50 | 78 | 87 | | | 542,11 SEK | | | K0611.00403 | slitsad invändigt | aluminium | 9 | M3x8 | 4 | 16 | 20,7 | | | 38,31 SEK | | | K0611.00503 | slitsad invändigt | aluminium | 9 | M3x8 | 5 | 16 | 20,7 | | | 38,31 SEK | | | K0611.00603 | slitsad invändigt | aluminium | 9 | M3x8 | 6 | 16 | 20,7 | | | 38,31 SEK | | | K0611.00803 | slitsad invändigt | aluminium | 9 | M3x8 | 8 | 18 | 22,4 | | | 40,80 SEK | | | K0611.01003 | slitsad invändigt | aluminium | 9 | M3x10 | 10 | 24 | 26 | | | 48,97 SEK | | | K0611.01203 | slitsad invändigt | aluminium | 11 | M4x12 | 12 | 28 | 31,8 | | | 52,95 SEK | | | K0611.01503 | slitsad invändigt | aluminium | 13 | M5x16 | 15 | 34 | 39,4 | | | 79,00 SEK | | | K0611.01603 | slitsad invändigt | aluminium | 13 | M5x16 | 16 | 34 | 39,4 | | | 79,00 SEK | | | K0611.01803 | slitsad invändigt | aluminium | 13 | M5x16 | 18 | 36 | 41,1 | | | 89,66 SEK | | | K0611.02003 | slitsad invändigt | aluminium | 15 | M6x18 | 20 | 40 | 46,4 | | | 89,66 SEK | | | K0611.02203 | slitsad invändigt | aluminium | 15 | M6x18 | 22 | 42 | 48,1 | | | 92,56 SEK | | | K0611.02503 | slitsad invändigt | aluminium | 15 | M6x18 | 25 | 45 | 50,8 | | | 108,92 SEK | | | K0611.02803 | slitsad invändigt | aluminium | 15 | M6x18 | 28 | 48 | 53,7 | | | 141,53 SEK | | | K0611.03003 | slitsad invändigt | aluminium | 15 | M6x18 | 30 | 54 | 58,6 | | | 141,53 SEK | | | K0611.04003 | slitsad invändigt | aluminium | 15 | M6x18 | 40 | 60 | 65 | | | 187,91 SEK | | | K0611.05003 | slitsad invändigt | aluminium | 19 | M8x25 | 50 | 78 | 87 | | | 329,66 SEK | |
