Klämringar med gänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Maskinelement, fixturelement
    - Ställringar, låsringar och klämhubbar
      - Klämringar med gänga

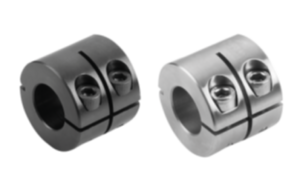

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål 1.0718.
Rostfritt stål 1.4305.Utförande:Brunerat stål, skruv i stål 12.9.
Rostfritt stål blankt, skruv i rostfritt stål A2-70.Anmärkning:Klämringarna med gänga omsluter motstycket med en jämn fördelning av klämkrafterna.
Klämringen kan användas på gängade stavar eller axlar med en gängstolpe på 6g.Temperaturområde:-40 °C till +175 °C.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0986 Klämringar med gänga

228 kB

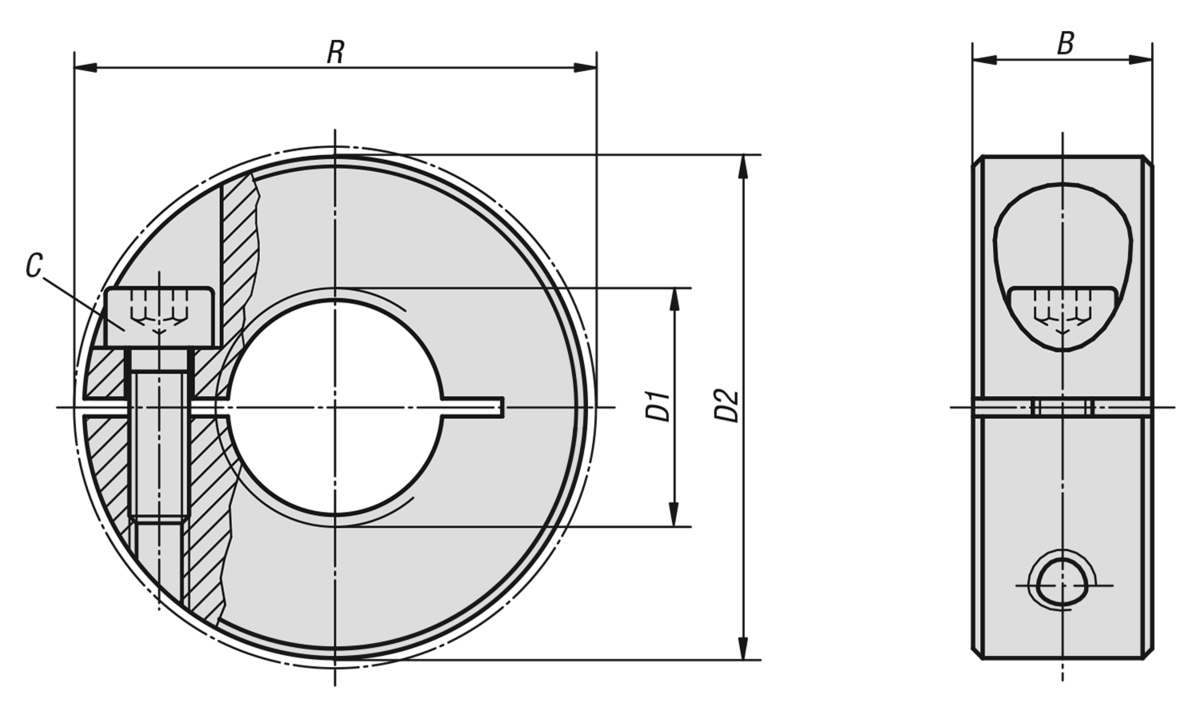

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	B	C	D1 Innergänga	D2	R	Pris
K0986.0401	stål	9	M3x8	M4	16	20,7	38,04 SEK
K0986.0501	stål	9	M3x8	M5	16	20,7	38,04 SEK
K0986.0601	stål	9	M3x8	M6	16	20,7	38,04 SEK
K0986.0801	stål	9	M3x8	M8	18	22,4	40,66 SEK
K0986.1001	stål	9	M3x10	M10	24	26	42,01 SEK
K0986.1201	stål	11	M4x12	M12	28	31,8	44,73 SEK
K0986.1601	stål	13	M5x16	M16	34	39,4	52,46 SEK
K0986.2001	stål	15	M6x18	M20	40	46,4	65,63 SEK
K0986.0402	rostfritt stål	9	M3x8	M4	16	20,7	78,69 SEK
K0986.0502	rostfritt stål	9	M3x8	M5	16	20,7	78,69 SEK
K0986.0602	rostfritt stål	9	M3x8	M6	16	20,7	78,69 SEK
K0986.0802	rostfritt stål	9	M3x8	M8	18	22,4	81,41 SEK
K0986.1002	rostfritt stål	9	M3x10	M10	24	26	91,75 SEK
K0986.1202	rostfritt stål	11	M4x12	M12	28	31,8	107,64 SEK
K0986.1602	rostfritt stål	13	M5x16	M16	34	39,4	110,25 SEK
K0986.2002	rostfritt stål	15	M6x18	M20	40	46,4	131,15 SEK
