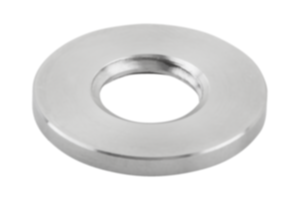

        Låsbrickor för skruvar med tunt skaft

Artikelbeskrivning/produktbilder

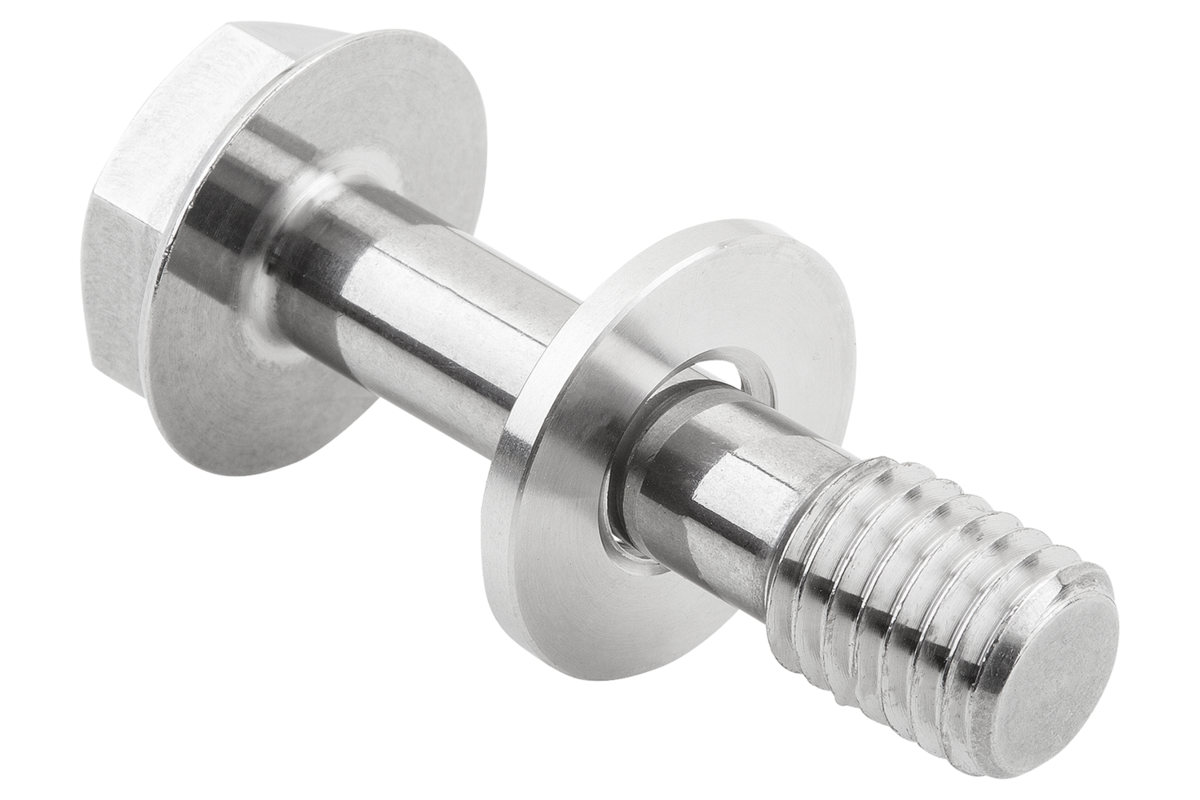

BeskrivningMaterial:Rostfritt stål 1.4404.Utförande:Polerat.Anmärkning:Skruvar med tunt skaft bör säkras med ett låselement så att de inte kan försvinna. Då uppfyller de EU-standarden 2006/42/EG. Med skruvlåsbricka, som finns som tillval, kan skruven säkras i komponenten innan den skruvas i. Brickan skruvas då på över gängan och kan sedan röra sig fritt på det tunna skaftet. Skruvens skaft repas inte på grund av fjäderkrafter. Den kan inte skruvas ur av sig själv i manuell drift. Men brickan kan tas av från skruven utan skador om man är mycket försiktig.

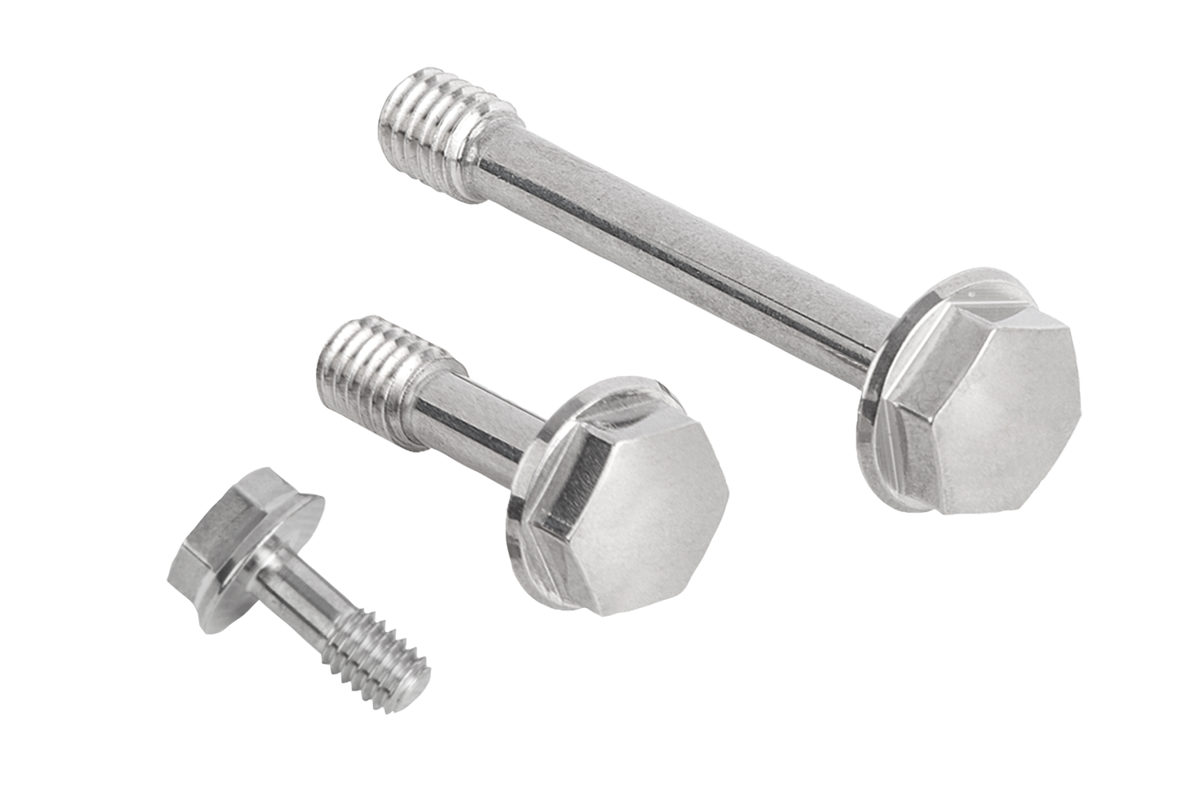

Sexkantskruvens yta är polerad och dess formgivning är optimerad för användning i hygienmiljöer. Skruvens huvud är rundat och flänsen har en sluttande utsida. I stället för störande präglingar och fördjupningar har skruvens huvud en slät yta med en ytgrovhet på mindre än Ra 0,8. I princip fastnar ingen smuts eller rester av produkter och rengöringsmedel och den är mycket enkel att rengöra.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1331_SCH Låsbrickor för skruvar med tunt skaft

253 kB

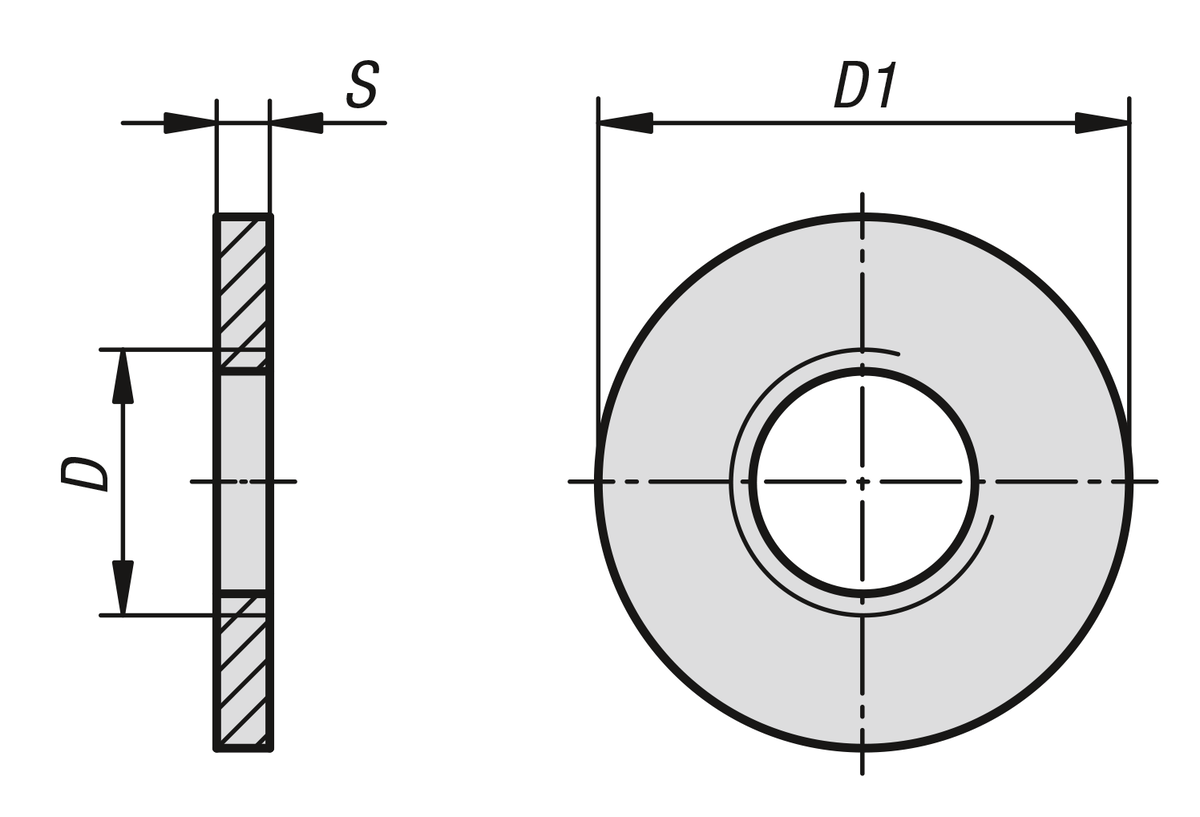

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	D	D1	S	Pris
K1331.03	rostfritt stål A4	M3	6	1,5	22,89 SEK
K1331.04	rostfritt stål A4	M4	8	1,5	23,52 SEK
K1331.05	rostfritt stål A4	M5	10	1,5	24,77 SEK
K1331.06	rostfritt stål A4	M6	12	1,5	25,08 SEK
K1331.08	rostfritt stål A4	M8	16	2	26,54 SEK
K1331.10	rostfritt stål A4	M10	20	2	27,59 SEK
K1331.12	rostfritt stål A4	M12	24	2,5	28,74 SEK
K1331.16	rostfritt stål A4	M16	32	3	34,80 SEK
