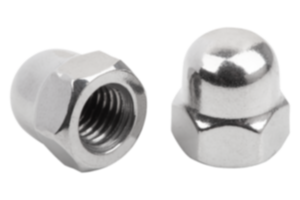

      - Sexkantiga hattmuttrar, hög form DIN 1587 stål eller rostfritt stål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål, rostfritt stål A2 eller rostfritt stål A4.Utförande:Stål hållfasthetsklass 6, blankt eller galvaniserat.
Rostfritt stål A2-70, blankt.
Rostfritt stål A4-70, blankt.Anmärkning:Hattmuttrar används främst i dekorativa skruvförband. Hattmuttrarna täcker och skyddar gängans öppna ände. De kan också användas som skydd för vassa kanter på maskiner, anläggningar, träningsredskap och överallt där personer eller föremål kan skadas av gängans ände. Tekniska dataI enlighet med DIN 1587:2021-10 är valet av utformning, oavsett om det gäller gängutlopp eller gängfrispår, upp till tillverkaren, oberoende av gängstorlek.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1800 Sexkantiga hattmuttrar, hög form DIN 1587 stål eller rostfritt stål

192 kB

Hållfasthetsklasser

41,6 kB

Standardöversikt för förbindningselement

715 kB

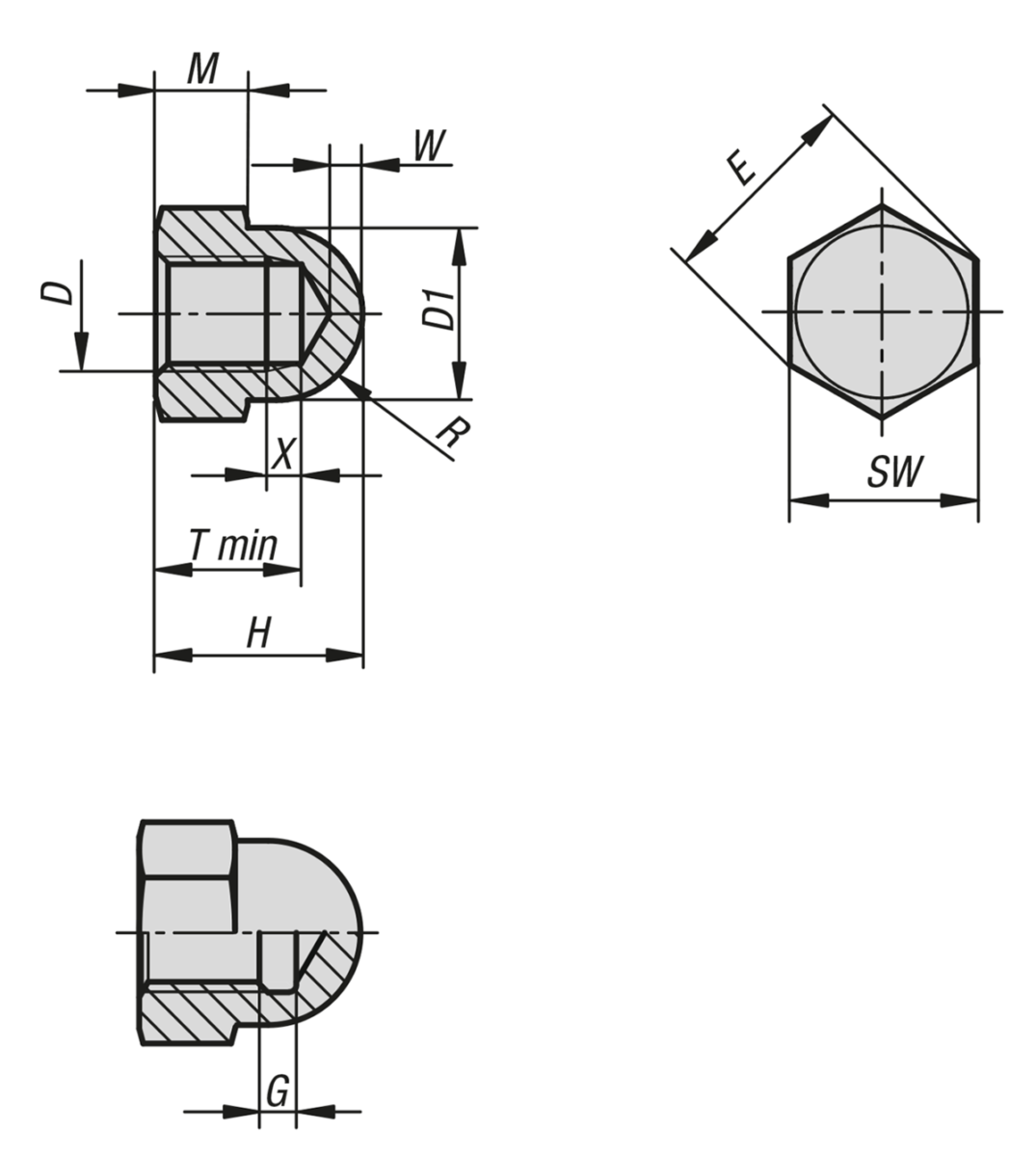

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Grundkroppens yta	D	D1	T min.	H	M	SW	E	R	W	X	G	Pris
K1800.104	stål	blank	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	1,94 SEK
K1800.105	stål	blank	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	1,94 SEK
K1800.106	stål	blank	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	2,91 SEK
K1800.108	stål	blank	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	4,42 SEK
K1800.110	stål	blank	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	10,12 SEK
K1800.112	stål	blank	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	14,42 SEK
K1800.114	stål	blank	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	26,80 SEK
K1800.116	stål	blank	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	28,84 SEK
K1800.120	stål	blank	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	32,50 SEK
K1800.124	stål	blank	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	50,37 SEK
K1800.204	stål	förzinkat	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	2,15 SEK
K1800.205	stål	förzinkat	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	2,15 SEK
K1800.206	stål	förzinkat	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	3,13 SEK
K1800.208	stål	förzinkat	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	5,06 SEK
K1800.210	stål	förzinkat	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	10,98 SEK
K1800.212	stål	förzinkat	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	16,04 SEK
K1800.214	stål	förzinkat	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	29,60 SEK
K1800.216	stål	förzinkat	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	31,75 SEK
K1800.220	stål	förzinkat	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	35,73 SEK
K1800.224	stål	förzinkat	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	55,53 SEK
K1800.230	stål	förzinkat	M30	44	39	50	24	46	50,9	22	7	-	12,7	267,02 SEK
K1800.304	rostfritt stål A2	blank	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	2,15 SEK
K1800.305	rostfritt stål A2	blank	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	2,15 SEK
K1800.306	rostfritt stål A2	blank	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	3,13 SEK
K1800.308	rostfritt stål A2	blank	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	5,06 SEK
K1800.310	rostfritt stål A2	blank	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	10,98 SEK
K1800.312	rostfritt stål A2	blank	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	16,04 SEK
K1800.314	rostfritt stål A2	blank	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	29,60 SEK
K1800.316	rostfritt stål A2	blank	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	31,75 SEK
K1800.320	rostfritt stål A2	blank	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	39,39 SEK
K1800.324	rostfritt stål A2	blank	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	61,24 SEK
K1800.330	rostfritt stål A2	blank	M30	44	39	50	24	46	50,9	22	7	-	12,7	293,71 SEK
K1800.404	rostfritt stål A4	blank	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	3,23 SEK
K1800.405	rostfritt stål A4	blank	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	3,23 SEK
K1800.406	rostfritt stål A4	blank	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	4,63 SEK
K1800.408	rostfritt stål A4	blank	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	7,43 SEK
K1800.410	rostfritt stål A4	blank	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	16,69 SEK
K1800.412	rostfritt stål A4	blank	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	24,11 SEK
K1800.414	rostfritt stål A4	blank	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	44,56 SEK
K1800.416	rostfritt stål A4	blank	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	47,36 SEK
K1800.420	rostfritt stål A4	blank	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	58,98 SEK
K1800.424	rostfritt stål A4	blank	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	91,70 SEK
