Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål eller rostfritt stål A2.Utförande:Stål hållfasthetsklass 8.8, brunerat.
Rostfritt stål A2-70, blankt.
Anmärkning:Passande axelbultar, se B0430.Ritningsinformation:
U = max. 2 P (ofullständig gänga)
X1 = enligt DIN 76, del 1
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0396 Ögleskruvar DIN 444 Form B 181 kB

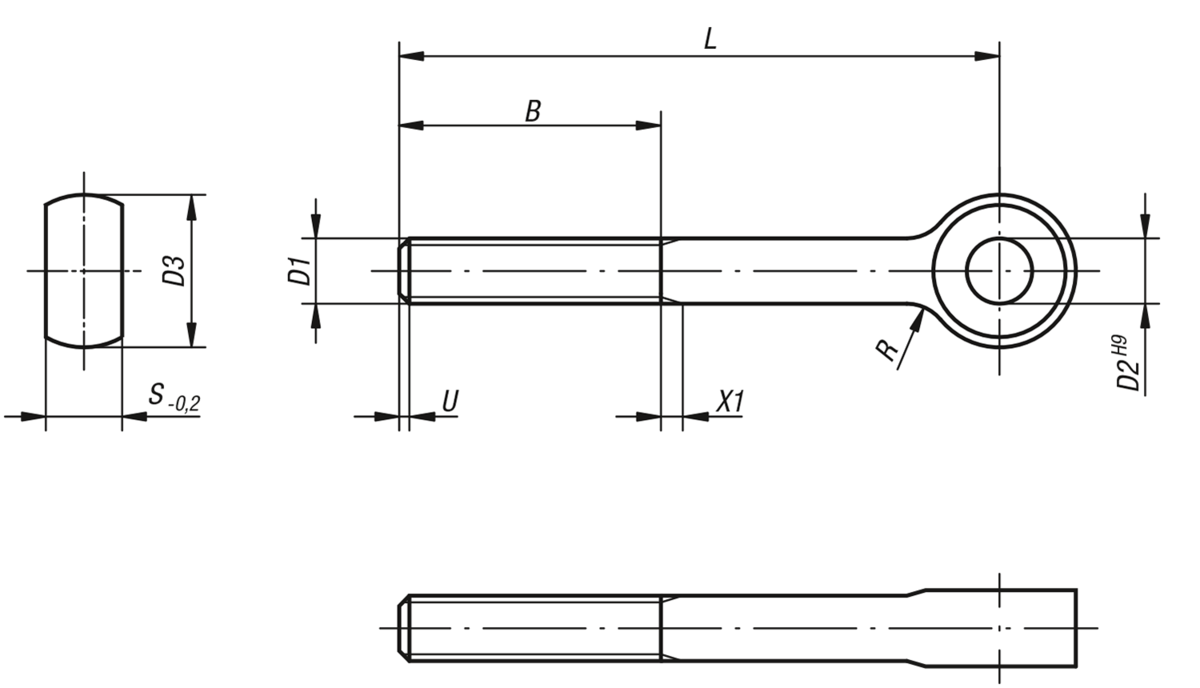

Ritningar

Ögleskruvar DIN 444 Form B

Artikelval/-filter.

Beställningsnr.Material
grundkropp
HållfasthetsklassGrundkroppens
yta
D1LD2D3BSRCADTillb.PrisBeställ
K0396.0550stål8.8svartoxideradM5505121662,5 56,22 SEK
K0396.0575stål8.8svartoxideradM5755121662,5 58,94 SEK
K0396.0650stål8.8svartoxideradM6506141874 27,80 SEK
K0396.0675stål8.8svartoxideradM6756141874 32,60 SEK
K0396.0850stål8.8svartoxideradM8508182294 32,71 SEK
K0396.0875stål8.8svartoxideradM8758182294 37,94 SEK
K0396.1075stål8.8svartoxideradM1075102026124 42,54 SEK
K0396.10100stål8.8svartoxideradM10100102026124 49,64 SEK
K0396.1275stål8.8svartoxideradM1275122530146 52,57 SEK
K0396.12100stål8.8svartoxideradM12100122530146 57,89 SEK
K0396.12120stål8.8svartoxideradM12120122530146 67,09 SEK
K0396.12130stål8.8svartoxideradM12130122536146 99,80 SEK
K0396.1475stål8.8svartoxideradM1475142836166 131,36 SEK
K0396.14130stål8.8svartoxideradM14130142836166 146,41 SEK
K0396.16130stål8.8svartoxideradM16130163244176 97,19 SEK
K0396.20140stål8.8svartoxideradM20140184052226 251,75 SEK
K0396.10550rostfritt stål A2-blankM5505121662,5 72,01 SEK
K0396.10650rostfritt stål A2-blankM6506141874 58,84 SEK
K0396.10675rostfritt stål A2-blankM6756141874 64,90 SEK
K0396.10850rostfritt stål A2-blankM8508182294 67,41 SEK
K0396.10875rostfritt stål A2-blankM8758182294 76,49 SEK
K0396.11075rostfritt stål A2-blankM1075102026124 78,90 SEK
K0396.110100rostfritt stål A2-blankM10100102026124 82,46 SEK
K0396.11275rostfritt stål A2-blankM1275122530146 96,77 SEK
K0396.112100rostfritt stål A2-blankM12100122530146 106,28 SEK
K0396.112120rostfritt stål A2-blankM12120122530146 112,23 SEK
K0396.112130rostfritt stål A2-blankM12130122536146 115,90 SEK
K0396.11475rostfritt stål A2-blankM1475142836166 276,72 SEK
K0396.114130rostfritt stål A2-blankM14130142836166 316,75 SEK
K0396.116130rostfritt stål A2-blankM16130163244176 207,96 SEK
K0396.120140rostfritt stål A2-blankM20140184052226 362,62 SEK

Anvisning(ar) för denna artikel

Ögleskruvarna är fästelement med förhållandevis stort öga och en gänga. Öglan ger ögleskruven sin form och därmed också sitt namn. Ögleskruvarna enligt DIN 444 liknar de andra ögleskruvarna, även kallade »ringskruvar, men har en längre gänga medan ringskruvarna har en större ögla.

De har därför olika användningsområden. Ögleskruvarna används främst för att fästa föremål, som till exempel stållinor, krokar, bultar och schacklar. Ett vanligt exempel är en så kallad vantskruv med låsmutter och gängad stång.

Med sådana spännelement kan linor och vajrar spännas med dragkraft. Eftersom ögleskruvarna är så stabila kan man även använda dem för att säkra laster eller fixera föremål. Ögleskruvarna fästs ofta med »vingmuttrar för att de ska kunna monteras och lossas snabbt. Tack vare de omfattande användningsmöjligheterna är ögleskruvarna enligt DIN 444 ett populärt konstruktionselement i maskinbyggnad. Den förhållandevis långa gängan gör att de utan problem kan monteras där man vill.

I online-shoppen finns ögleskruvarna från KIPP i stål eller rostfritt stål. Till ögleskruvarna DIN 444 har vi även passande »axelbultar.
