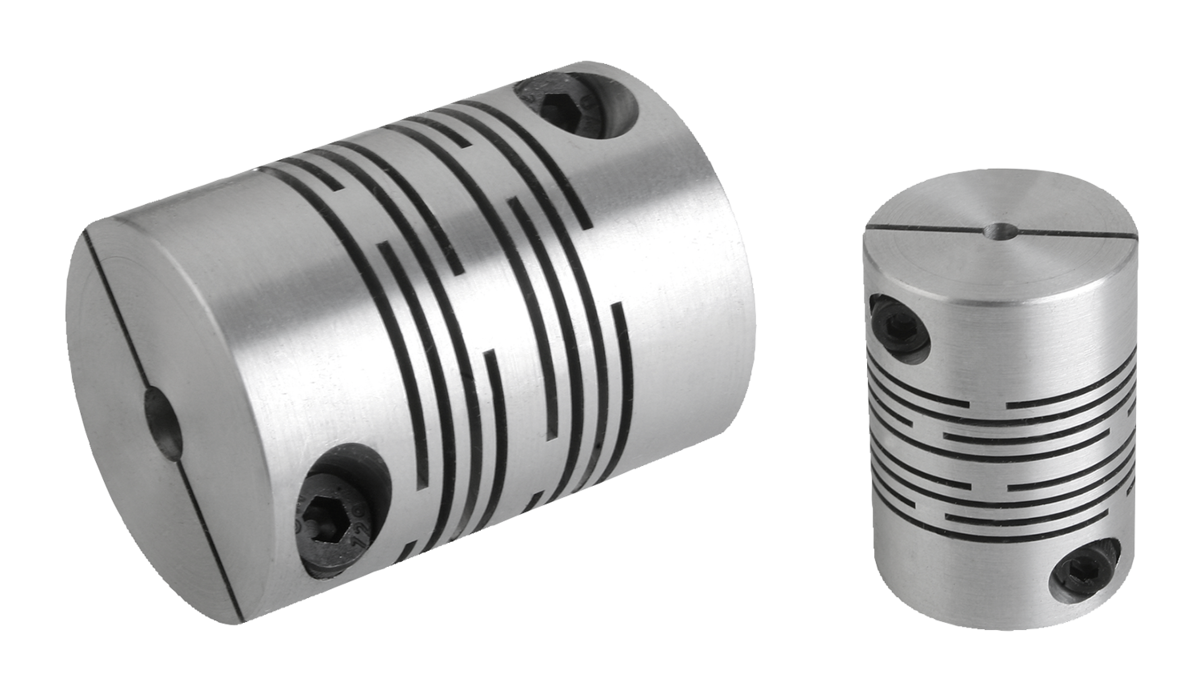

K2037Utjämningskopplingar aluminium med axellås |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Aluminium.Utförande:Blank.Anmärkning:Spelfria, vridstyva, elastiska och underhållsfria kopplingar helt i metall för överföring av vinkelsynkrona rotationsrörelser. Den innovativa, slitsade strukturen ger en mycket god flexibilitet axiellt, radiellt och i vinkel vid låga återföringskrafter. Passar perfekt för servomotorer. Med axellås för montering på axel.Temperaturområde:-50 °C till +150 °C.Montage:Utjämningskopplingarna har en H7-passning. Det rekommenderade passningsspelet är 0,02–0,05 mm. Detta passningsspel och inoljning av axeltapparna underlättar monteringen och demonteringen.På begäran:Önskade navhål D1 och D2 separat med toleransklass eller -område.
Kilspår enligt DIN 6885Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

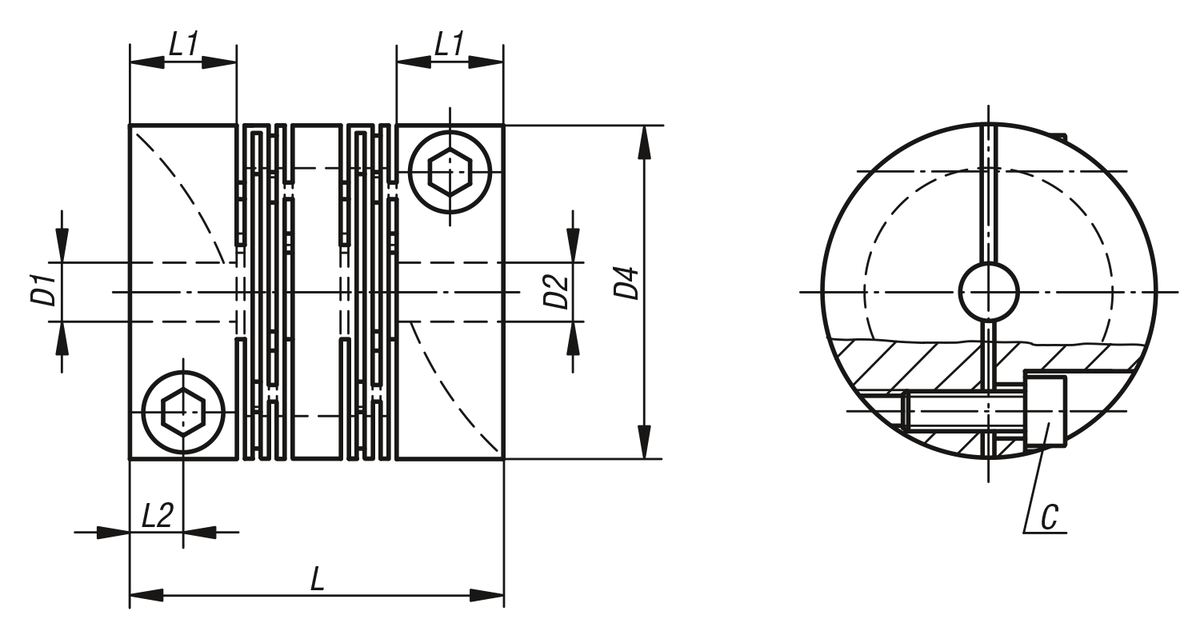

Beställningsnr.
| Storlek | D1
(H7) | D2
(H7) | D1/D2
min. | D1/D2
max. | D4 | L | L1 | L2 | Nominellt vridmoment
Nm
| Torsionsstyvhet
(10⁻³ Nm/rad) | Tröghetsmoment
(gm²) | CAD | Tillb. | Pris | Beställ |
|---|
| K2037.0160230606 | 16 | 6 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 |  | | 323,64 SEK | | | K2037.0180160606 | 18 | 6 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 346,01 SEK | | | K2037.0200280808 | 20 | 8 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0250280810 | 25 | 8 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 468,58 SEK | | | K2037.0250280606 | 25 | 6 | 6 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 468,58 SEK | | | K2037.0400481012 | 40 | 10 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 668,91 SEK | | | K2037.0400481212 | 40 | 12 | 12 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 668,91 SEK | | | K2037.0400481515 | 40 | 15 | 15 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 668,91 SEK | | | K2037.0160230505 | 16 | 5 | 5 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 323,64 SEK | | | K2037.0180160505 | 18 | 5 | 5 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 346,01 SEK | | | K2037.0200280606 | 20 | 6 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0220200606 | 22 | 6 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0220200508 | 22 | 5 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0220200808 | 22 | 8 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0220200505 | 22 | 5 | 5 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0250281010 | 25 | 10 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 468,58 SEK | | | K2037.0250280608 | 25 | 6 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 468,58 SEK | | | K2037.0250280610 | 25 | 6 | 10 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 468,58 SEK | | | K2037.0250280808 | 25 | 8 | 8 | 6 | 12 | 25 | 28 | 8 | 4 | 7 | 0,733 | 0,00239 | | | 468,58 SEK | | | K2037.0300401010 | 30 | 10 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 546,44 SEK | | | K2037.0300400810 | 30 | 8 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 546,44 SEK | | | K2037.0400481616 | 40 | 16 | 16 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 668,91 SEK | | | K2037.0400481010 | 40 | 10 | 10 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 668,91 SEK | | | K2037.0500651919 | 50 | 19 | 19 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 824,71 SEK | | | K2037.0500651616 | 50 | 16 | 16 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 824,71 SEK | | | K2037.0200280508 | 20 | 5 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0220200506 | 22 | 5 | 6 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0300400606 | 30 | 6 | 6 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 546,44 SEK | | | K2037.0200280608 | 20 | 6 | 8 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0180160506 | 18 | 5 | 6 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 346,01 SEK | | | K2037.0500652020 | 50 | 20 | 20 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 824,71 SEK | | | K2037.0300400808 | 30 | 8 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 546,44 SEK | | | K2037.0300400608 | 30 | 6 | 8 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 546,44 SEK | | | K2037.0600802424 | 60 | 24 | 24 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 1 893,65 SEK | | | K2037.0160230506 | 16 | 5 | 6 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 323,64 SEK | | | K2037.0700953232 | 70 | 32 | 32 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 2 338,92 SEK | | | K2037.0700952020 | 70 | 20 | 20 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 2 338,92 SEK | | | K2037.0220200608 | 22 | 6 | 8 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0600802020 | 60 | 20 | 20 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 1 893,65 SEK | | | K2037.0200280505 | 20 | 5 | 5 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0160230303 | 16 | 3 | 3 | 3 | 6 | 16 | 23 | 7 | 3,5 | 3 | 0,076 | 0,00028 | | | 323,64 SEK | | | K2037.0180160303 | 18 | 3 | 3 | 3 | 6 | 18 | 16,6 | 5 | 2,5 | 3 | 0,103 | 0,00045 | | | 346,01 SEK | | | K2037.0200280303 | 20 | 3 | 3 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0200280506 | 20 | 5 | 6 | 3 | 8 | 20 | 28 | 8 | 4 | 5 | 0,407 | 0,00095 | | | 435,14 SEK | | | K2037.0220200303 | 22 | 3 | 3 | 3 | 10 | 22 | 20 | 5,5 | 2,75 | 3 | 0,690 | 0,00115 | | | 435,14 SEK | | | K2037.0300400610 | 30 | 6 | 10 | 6 | 14 | 30 | 40 | 11 | 5,5 | 10 | 0,868 | 0,00680 | | | 546,44 SEK | | | K2037.0400480606 | 40 | 6 | 6 | 6 | 19 | 40 | 48 | 11 | 5,5 | 19 | 3,767 | 0,02790 | | | 668,91 SEK | | | K2037.0500651010 | 50 | 10 | 10 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 824,71 SEK | | | K2037.0500651515 | 50 | 15 | 15 | 10 | 26 | 50 | 65 | 19 | 9,5 | 35 | 7,196 | 0,08970 | | | 824,71 SEK | | | K2037.0600801010 | 60 | 10 | 10 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 1 893,65 SEK | | | K2037.0600801616 | 60 | 16 | 16 | 10 | 30 | 60 | 80 | 25 | 12,5 | 70 | 12,750 | 0,23200 | | | 1 893,65 SEK | | | K2037.0700951515 | 70 | 15 | 15 | 15 | 35 | 70 | 95 | 25 | 12,5 | 130 | 66,768 | 0,50660 | | | 2 338,92 SEK | |
| Beställningsnr. | max.
Varvtal
v/min | max.
vinkelförskjutning
(°) | max. axelförskjutning
axiellt
(mm) | max. axelförskjutning
radiellt
(mm) | C
(ISO 4029) | Skruvarnas
åtdragnings-
moment Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K2037.0160230606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 323,64 SEK | | | K2037.0180160606 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 346,01 SEK | | | K2037.0200280808 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0250280810 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 468,58 SEK | | | K2037.0250280606 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 468,58 SEK | | | K2037.0400481012 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 668,91 SEK | | | K2037.0400481212 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 668,91 SEK | | | K2037.0400481515 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 668,91 SEK | | | K2037.0160230505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 323,64 SEK | | | K2037.0180160505 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 346,01 SEK | | | K2037.0200280606 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0220200606 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0220200508 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0220200808 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0220200505 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0250281010 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 468,58 SEK | | | K2037.0250280608 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 468,58 SEK | | | K2037.0250280610 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 468,58 SEK | | | K2037.0250280808 | 8000 | 1 | 1 | 0,1 | M3 | 1,5 | | | 468,58 SEK | | | K2037.0300401010 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 546,44 SEK | | | K2037.0300400810 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 546,44 SEK | | | K2037.0400481616 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 668,91 SEK | | | K2037.0400481010 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 668,91 SEK | | | K2037.0500651919 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 824,71 SEK | | | K2037.0500651616 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 824,71 SEK | | | K2037.0200280508 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0220200506 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0300400606 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 546,44 SEK | | | K2037.0200280608 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0180160506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 346,01 SEK | | | K2037.0500652020 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 824,71 SEK | | | K2037.0300400808 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 546,44 SEK | | | K2037.0300400608 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 546,44 SEK | | | K2037.0600802424 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 1 893,65 SEK | | | K2037.0160230506 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 323,64 SEK | | | K2037.0700953232 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 2 338,92 SEK | | | K2037.0700952020 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 2 338,92 SEK | | | K2037.0220200608 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0600802020 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 1 893,65 SEK | | | K2037.0200280505 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0160230303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 323,64 SEK | | | K2037.0180160303 | 10000 | 2 | 0,5 | 0,15 | M2,5 | 1 | | | 346,01 SEK | | | K2037.0200280303 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0200280506 | 9500 | 1 | 1 | 0,1 | M3 | 1,5 | | | 435,14 SEK | | | K2037.0220200303 | 9500 | 1 | 1 | 0,15 | M2,5 | 1 | | | 435,14 SEK | | | K2037.0300400610 | 6000 | 1 | 0,85 | 0,1 | M4 | 3,4 | | | 546,44 SEK | | | K2037.0400480606 | 5000 | 1 | 0,85 | 0,15 | M5 | 7 | | | 668,91 SEK | | | K2037.0500651010 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 824,71 SEK | | | K2037.0500651515 | 5000 | 1,5 | 0,7 | 0,15 | M6 | 14 | | | 824,71 SEK | | | K2037.0600801010 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 1 893,65 SEK | | | K2037.0600801616 | 4500 | 1,5 | 0,7 | 0,15 | M8 | 27 | | | 1 893,65 SEK | | | K2037.0700951515 | 4000 | 1 | 0,33 | 0,1 | M8 | 27 | | | 2 338,92 SEK | |
