Artikelbeskrivning/produktbilder

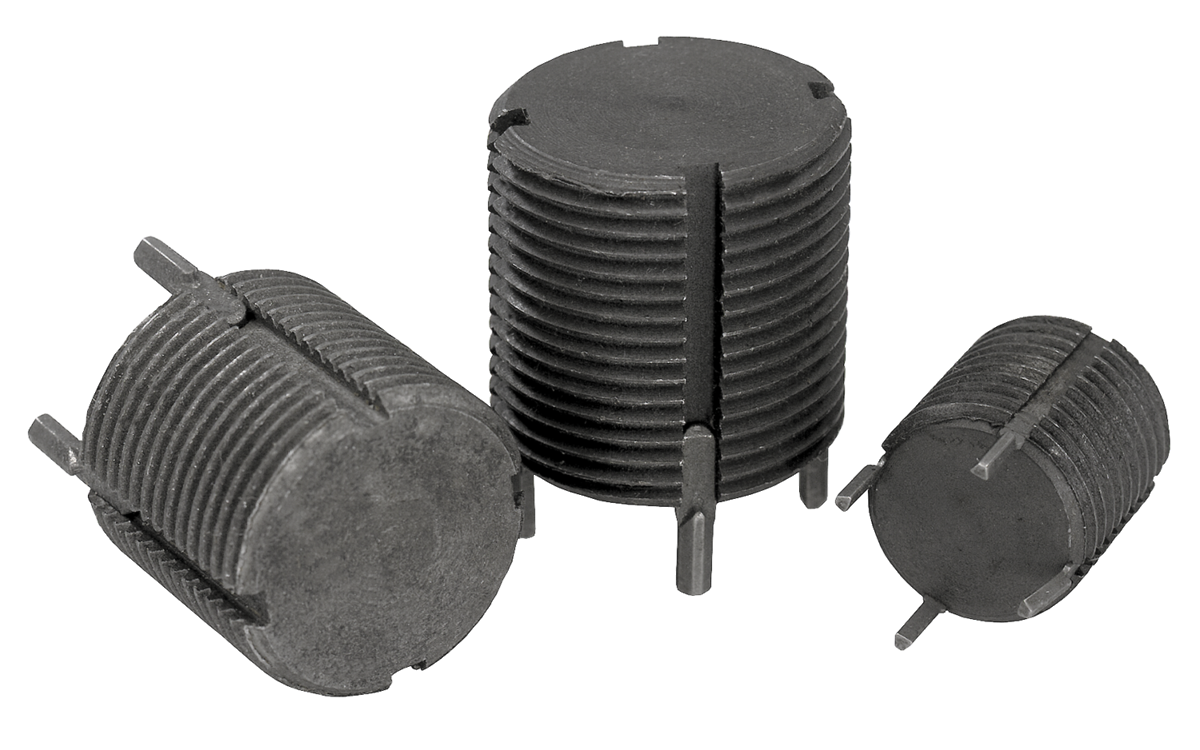

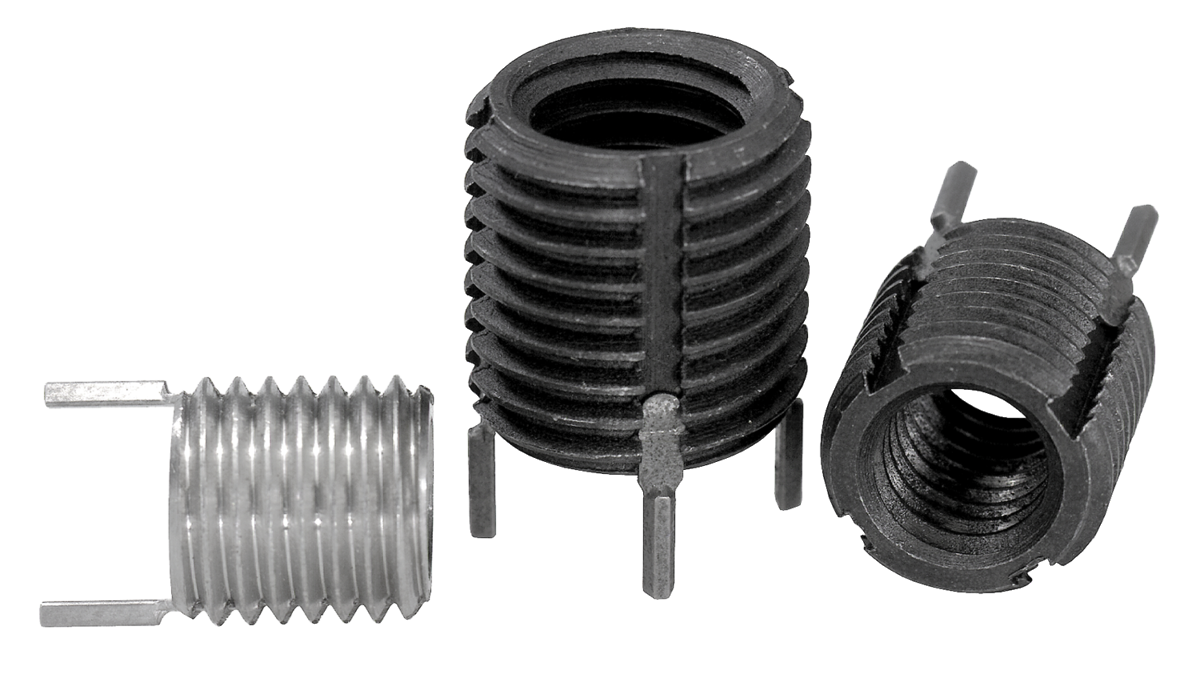

BeskrivningMaterial:Gänginsats i stål eller rostfritt stål.Utförande:Passiverat.Anmärkning:Med gänginsatser kan man återanvända eller reparera skadade, splittrade eller fastskurna gängor. Därmed kan man också återvinna kasserade kvalitetsprodukter.

Gänginsatser kan användas i olika material, även i lättmetall och gjutna delar.

Insatser med innergänga större än M6 levereras med fyra i stället för två spärrkilar. Tillåtna måttavvikelser: Med de specificerade gängorna gäller toleransklassen Medel, dvs. 6H för muttergänga och 6g för bultgänga. Övriga mått ±0,25 mm.

Beträffande tekniska anvisningar, se bruksanvisningen för gänginsatser.
Fördelar:- Lättare och snabbare montering.
- Insatsen fixeras med kilar för att förhindra att den vrids pga. torsion eller vibrationer.

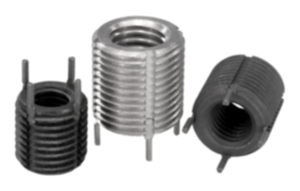

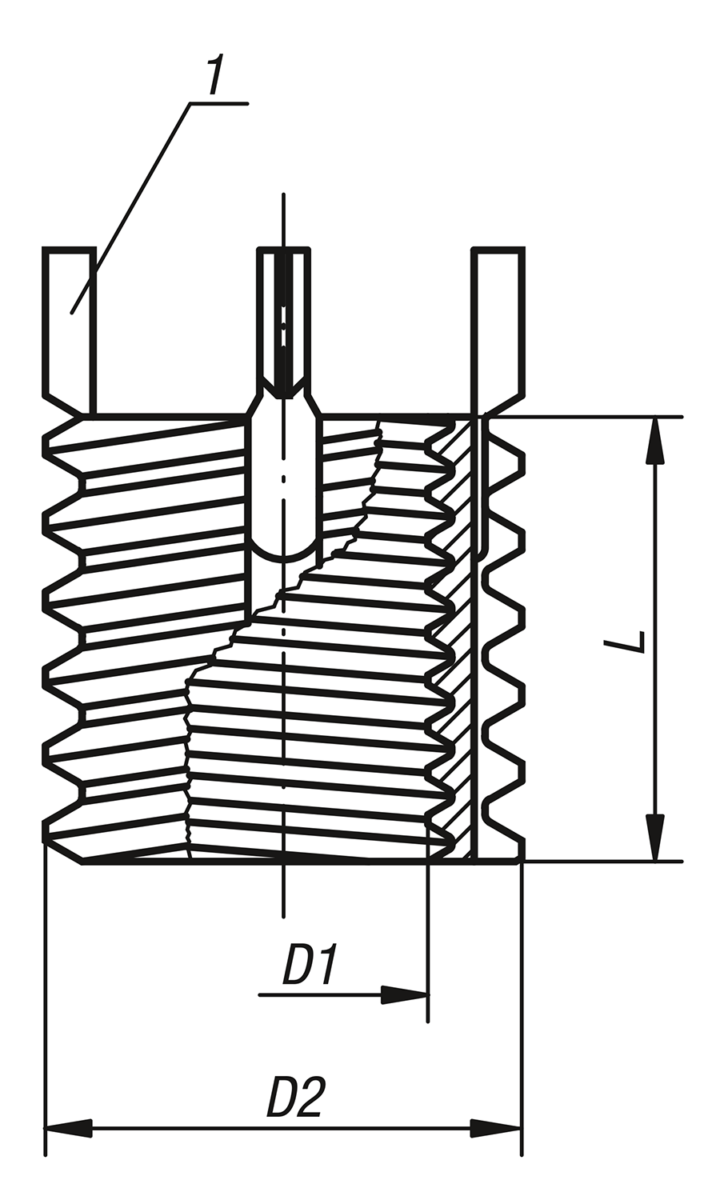

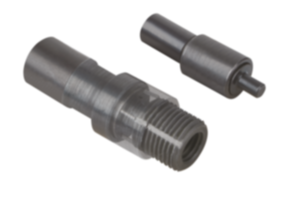

- Förutom monteringsverktyget behövs inga ytterligare specialverktyg.Ritningsinformation:

1) Spärrkil

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0398 Gänginsatser

206 kB

Bruksanvisning för gänginsatser

89,2 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	D1 Innergänga	D2 Yttergänga	L Längd	Montering borr Ø	Montering sänk Ø +0,25	Montering gäng- tapp	Montering Minsta gängdjup	Demontering borr Ø	Demontering borrdjup	Beställningsnummer monteringsverktyg	Pris
K0398.05	stål	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	32,40 SEK
K0398.06	stål	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	34,80 SEK
K0398.08	stål	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	38,67 SEK
K0398.08X1	stål	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	38,67 SEK
K0398.10	stål	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	48,07 SEK
K0398.10X125	stål	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	48,07 SEK
K0398.12	stål	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	61,77 SEK
K0398.12X125	stål	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	61,77 SEK
K0398.105	rostfritt stål	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	65,42 SEK
K0398.106	rostfritt stål	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	63,65 SEK
K0398.108	rostfritt stål	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	67,09 SEK
K0398.108X1	rostfritt stål	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	67,09 SEK
K0398.110	rostfritt stål	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	76,91 SEK
K0398.110X125	rostfritt stål	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	76,91 SEK
K0398.112	rostfritt stål	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	98,02 SEK
K0398.112X125	rostfritt stål	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	98,02 SEK
