Artikelbeskrivning/produktbilder |
|
|

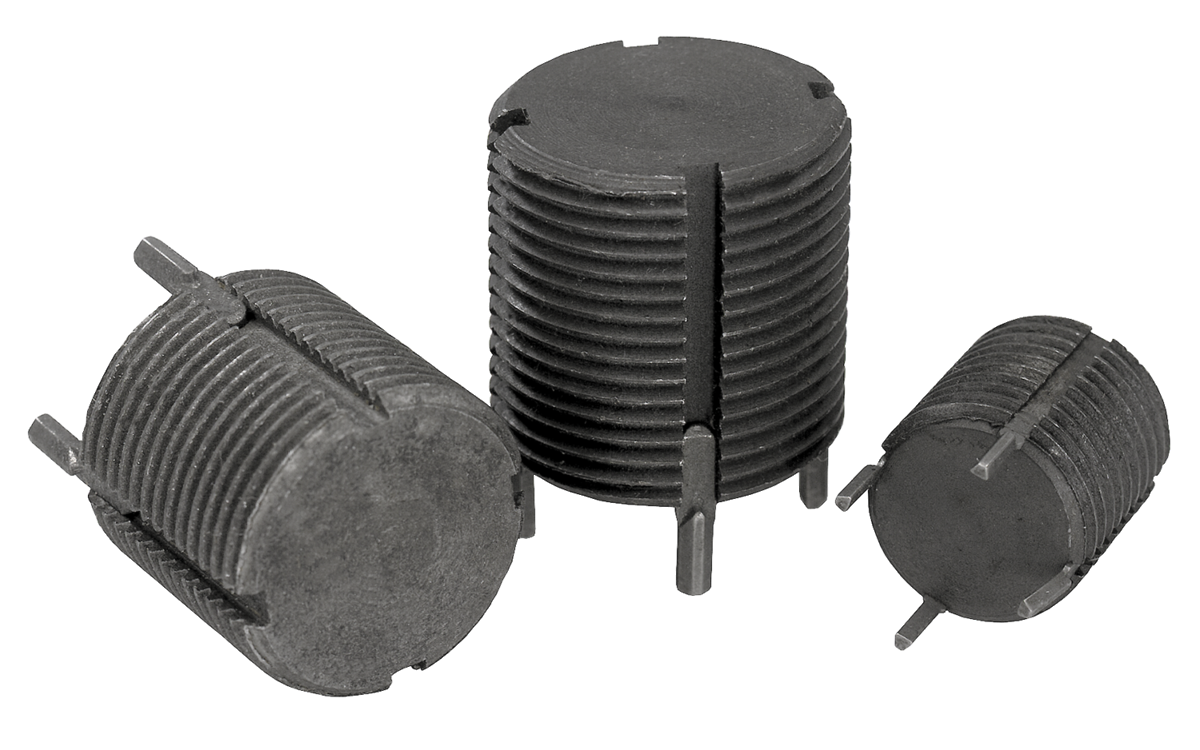

BeskrivningMaterial:Gänginsats i stål.Utförande:Passiverat.Anmärkning:Med gänginsatser kan man återanvända eller reparera skadade, splittrade eller fastskurna gängor. Därmed kan man också återvinna kasserade kvalitetsprodukter. Gänginsatser kan användas i olika material, även i lättmetall och gjutna delar. Tillåtna måttavvikelser: Med de specificerade gängorna gäller toleransklassen Medel, dvs. 6g för bultgänga. Övriga mått ±0,25 mm. Solida gänginsatser används när man måste göra om hålen i arbetsobjekt med för stora gänghål eller med felaktiga hålavstånd.
Beträffande tekniska anvisningar, se bruksanvisningen för gänginsatser. Fördelar:- Lättare och snabbare montering. - Insatsen fixeras med kilar för att förhindra att den vrids pga. torsion eller vibrationer. - Förutom monteringsverktyget behövs inga ytterligare specialverktyg.Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

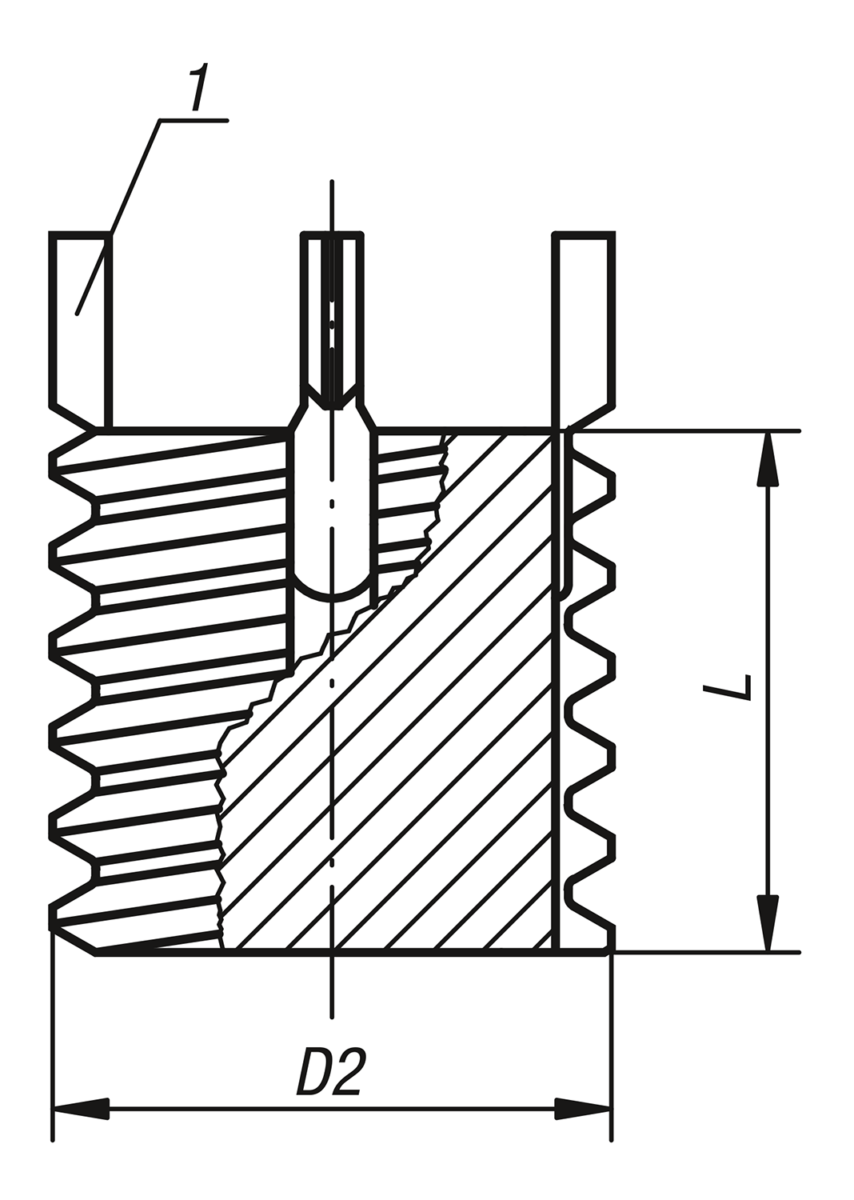

Beställningsnr. | D2 Yttergänga | L Längd | Montering borr Ø | Montering sänk Ø +0,25 | Montering gäng- tapp | Montering Minsta gängdjup | Demontering borr Ø | Demontering borrdjup | Beställningsnummer monteringsverktyg | CAD | Tillb. | Pris | Beställ |
---|
K0400.08 | M8 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0400.808 | | | 123,21 SEK | | K0400.10X125 | M10x1,25 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0400.810 | | | 129,90 SEK | | K0400.12X125 | M12x1,25 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0400.812 | | | 136,59 SEK | | K0400.14X15 | M14x1,5 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0400.814 | | | 186,64 SEK | | K0400.16X15 | M16x1,5 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0400.816 | | | 197,51 SEK | | K0400.18X15 | M18x1,5 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0400.818 | | | 212,66 SEK | | K0400.20X15 | M20x1,5 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0400.820 | | | 237,22 SEK | | K0400.22X15 | M22x1,5 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0400.822 | | | 270,24 SEK | | K0400.24X15 | M24x1,5 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0400.824 | | | 343,60 SEK | | K0400.30X2 | M30x2 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0400.830 | | | 363,45 SEK | |
