K0978Gänginsatser självskärande med skärslits |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stål eller rostfritt stål 1.4305. Utförande:Härdat, förzinkat stål.

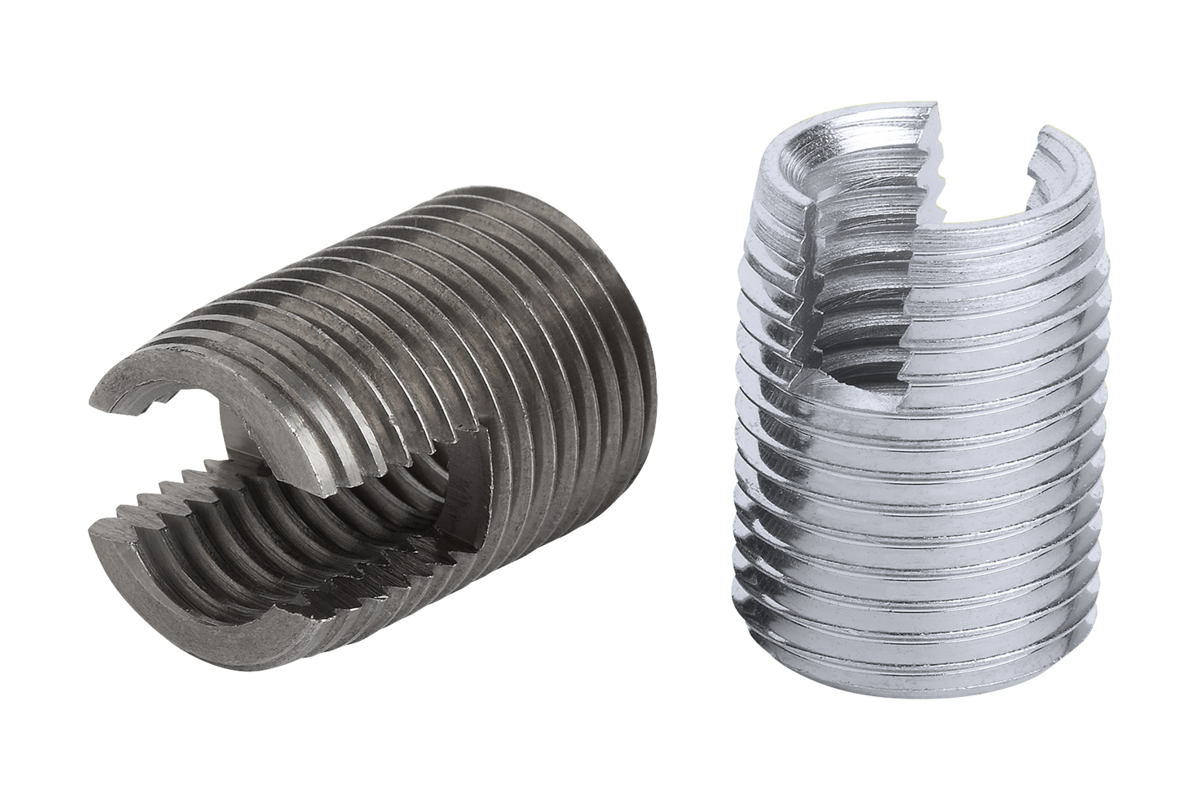

Blank rostfritt stål.Anmärkning:Självskärande gänginsatser för tillverkning av mycket robusta, slitagetåliga och vibrationssäkra skruvförband i material med låg skjuvhållfasthet, som t.ex. aluminium och aluminiumlegeringar, mässing, brons, gjutjärn, duroplast och termoplast.
Gänginsatserna är koniska i nedre änden och har en skärslits. När de skruvas i skär de själva sin fästgänga i borrhålet. Det garanterar en absolut säker och fast förankring i fästmaterialet.
Innergänga D1 enligt ISO 6H.
Gänginsatserna med skärslits fjädrar lite inåt i slitsområdet i somliga material. Det ger en viss skruvsäkrande effekt. Vill man inte ha den rekommenderar vi gänginsatser med skärhål. NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

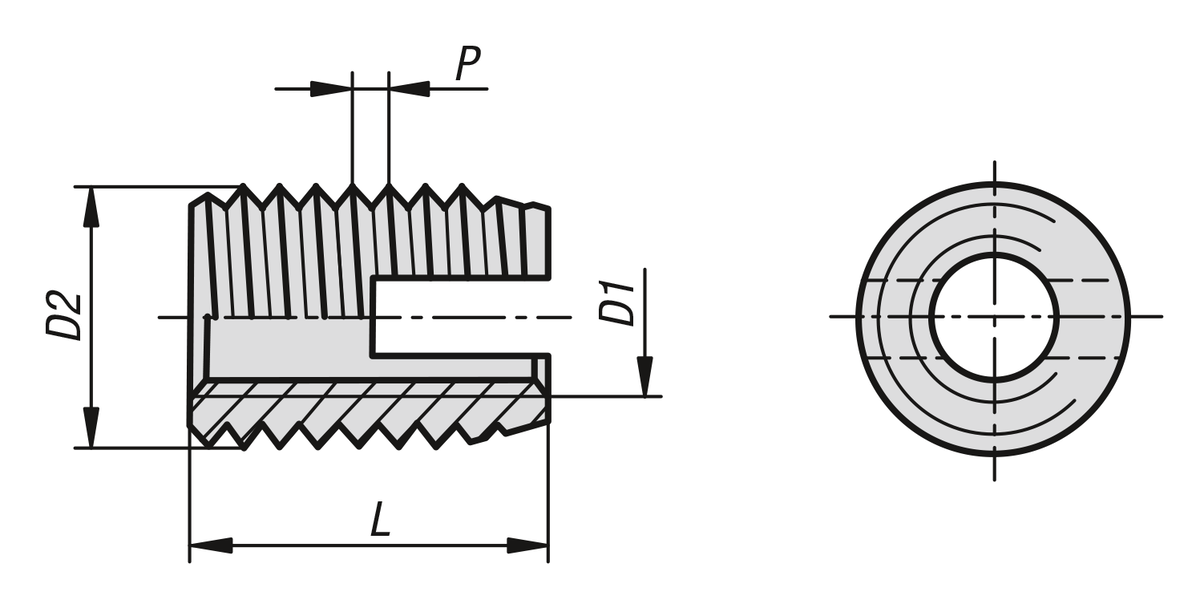

Beställningsnr.
| Material
grundkropp | D1
Innergänga | D2 | L
Längd | P | T
min. | R min.
vid lättmetall | R min.
vid gjutjärn | R min.
vid plastmaterial | Beställningsnummer
handmonteringsverktyg | Beställningsnummer
maskinmonteringsverktyg | CAD | Tillb. | Pris | Beställ |
|---|
| K0978.03 | stål | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | K0978.803 | K0978.903 |  | | 3,34 SEK | | | K0978.04 | stål | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | K0978.804 | K0978.904 | | | 3,99 SEK | | | K0978.05 | stål | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | K0978.805 | K0978.905 | | | 3,99 SEK | | | K0978.06 | stål | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | K0978.806 | K0978.906 | | | 4,74 SEK | | | K0978.08 | stål | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | K0978.808 | K0978.908 | | | 6,24 SEK | | | K0978.10 | stål | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | K0978.810 | K0978.910 | | | 7,43 SEK | | | K0978.12 | stål | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | K0978.812 | K0978.912 | | | 10,12 SEK | | | K0978.16 | stål | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | K0978.916 | | | 29,39 SEK | | | K0978.103 | rostfritt stål | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | K0978.803 | K0978.903 | | | 11,84 SEK | | | K0978.104 | rostfritt stål | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | K0978.804 | K0978.904 | | | 14,21 SEK | | | K0978.105 | rostfritt stål | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | K0978.805 | K0978.905 | | | 15,61 SEK | | | K0978.106 | rostfritt stål | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | K0978.806 | K0978.906 | | | 14,10 SEK | | | K0978.108 | rostfritt stål | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | K0978.808 | K0978.908 | | | 19,59 SEK | | | K0978.110 | rostfritt stål | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | K0978.810 | K0978.910 | | | 27,66 SEK | | | K0978.112 | rostfritt stål | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | K0978.812 | K0978.912 | | | 33,26 SEK | | | K0978.116 | rostfritt stål | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | K0978.916 | | | 67,16 SEK | |
