      - Gänginsatser innergänga självlåsande

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Gänginsats i rostfritt stål.Utförande:Passiverat.Anmärkning:Med gänginsatser kan man återanvända eller reparera skadade, splittrade eller fastskurna gängor. Därmed kan man också återvinna kasserade kvalitetsprodukter.

Gänginsatser kan användas i olika material, även i lättmetall och gjutna delar.

Insatser med innergänga större än M6 levereras med fyra i stället för två spärrkilar. Tillåtna måttavvikelser: Med de specificerade gängorna gäller toleransklassen Medel, dvs. 6H för muttergänga och 6g för bultgänga. Övriga mått ±0,25 mm.

Beträffande tekniska anvisningar, se bruksanvisningen för gänginsatser.
Fördelar:- Lättare och snabbare montering.
- Insatsen fixeras med kilar för att förhindra att den vrids pga. torsion eller vibrationer.

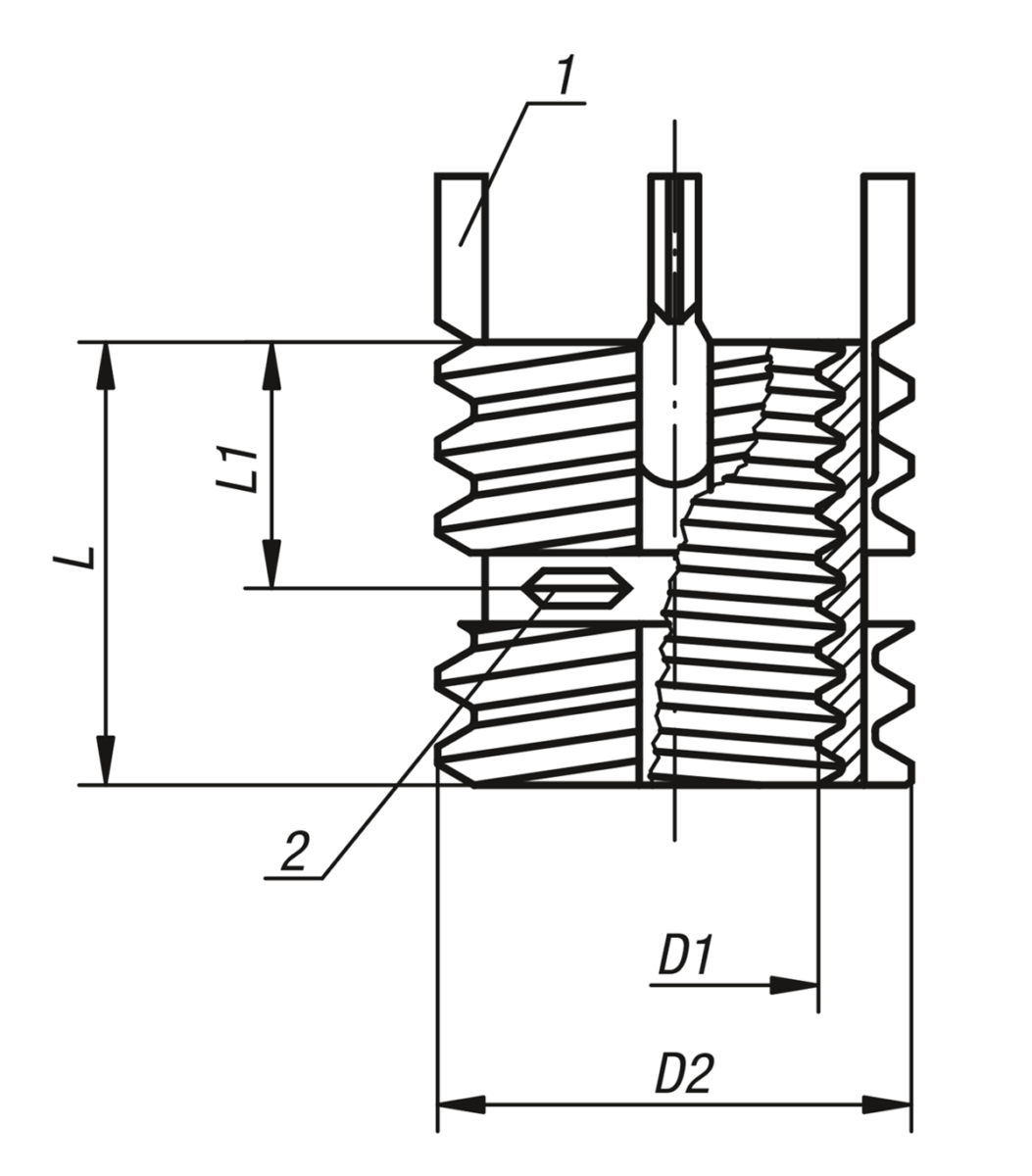

- Förutom monteringsverktyget behövs inga ytterligare specialverktyg.Ritningsinformation:

1) Spärrkil
2) Självlåsande del av innergängan

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0401 Gänginsatser innergänga självlåsande

221 kB

Bruksanvisning för gänginsatser

89,2 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D1 Innergänga	D2 Yttergänga	L1 Längd	L Längd	Montering borr Ø	Montering sänk Ø +0,25	Montering gäng- tapp	Montering Minsta gängdjup	Demontering borr Ø	Demontering borrdjup	Beställningsnummer monteringsverktyg	Pris
K0401.105	M5	M8	4	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	84,16 SEK
K0401.106	M6	M10x1,25	5	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	86,43 SEK
K0401.108	M8	M12x1,25	6	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	92,34 SEK
K0401.110	M10	M14x1,5	7	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	100,52 SEK
K0401.112	M12	M16x1,5	8	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	127,76 SEK
