Gänginsatser förstärkta
K0399

Gänginsatser förstärkta

Tillbaka

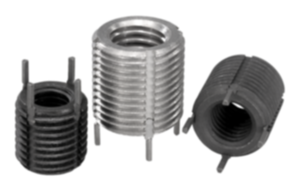

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Gänginsats i stål eller rostfritt stål.Utförande:Passiverat.Anmärkning:Med gänginsatser kan man återanvända eller reparera skadade, splittrade eller fastskurna gängor. Därmed kan man också återvinna kasserade kvalitetsprodukter. Gänginsatser kan användas i olika material, även i lättmetall och gjutna delar.

Insatser med innergänga större än M6 levereras med fyra i stället för två spärrkilar.
Tillåtna måttavvikelser:
Med de specificerade gängorna gäller toleransklassen Medel, dvs. 6H för muttergänga och 6g för bultgänga. Övriga mått ±0,25 mm.

Med de förstärkta gänginsatserna erbjuder vi dessutom ett utförande med tjockare tvärsnitt för användning vid högre belastning.
Beträffande tekniska anvisningar, se bruksanvisningen för gänginsatser.
Fördelar:- Lättare och snabbare montering.
- Insatsen fixeras med kilar för att förhindra att den vrids pga. torsion eller vibrationer.
- Förutom monteringsverktyget behövs inga ytterligare specialverktyg.

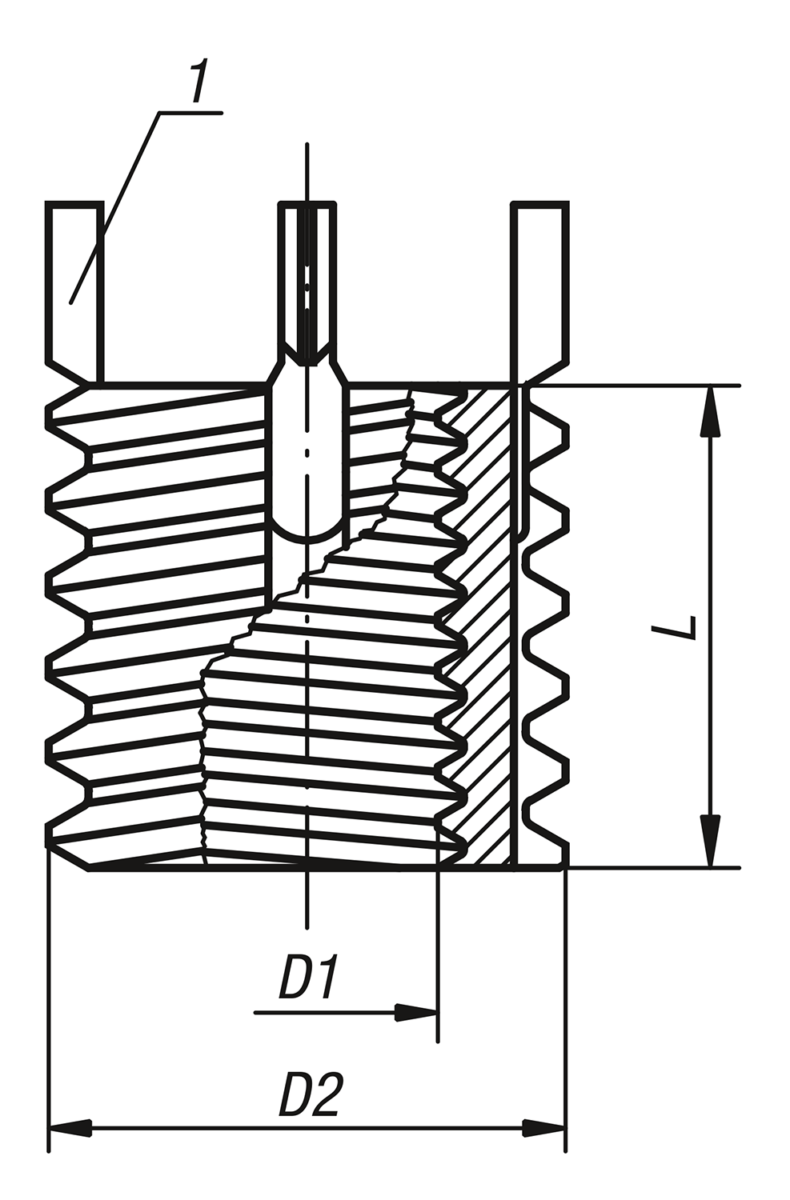

Ritningsinformation:
1) Spärrkil
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0399 Gänginsatser förstärkta 252 kB
 Bruksanvisning för gänginsatser 89,2 kB

Ritningar

Gänginsatser förstärkta

Artikelval/-filter.

Beställningsnr.Material
grundkropp
D1
Innergänga
D2
Yttergänga
L
Längd
Montering
borr Ø
Montering
sänk Ø
+0,25
Montering
gäng-
tapp
Montering
Minsta
gängdjup
Demontering
borr
Ø
Demontering
borrdjup
Beställningsnummer
monteringsverktyg
CADTillb.PrisBeställ
K0399.04stålM4M886,98,3M89,55,54K0399.804  54,34 SEK
K0399.05stålM5M10x1,25108,810,3M10x1,2512,57,54,8K0399.805  28,12 SEK
K0399.06stålM6M12x1,251210,812,3M12x1,2514,59,54,8K0399.806  30,31 SEK
K0399.08stålM8M14x1,51412,814,3M14x1,516,511,54,8K0399.808  33,55 SEK
K0399.08X1stålM8x1M14x1,51412,814,3M14x1,516,511,54,8K0399.808  33,55 SEK
K0399.10stålM10M16x1,51614,816,3M16x1,518,513,54,8K0399.810  41,70 SEK
K0399.10X125stålM10x1,25M16x1,51614,816,3M16x1,518,513,54,8K0399.810  41,70 SEK
K0399.12stålM12M18x1,51816,818,3M18x1,520,515,54,8K0399.812  53,61 SEK
K0399.12X125stålM12x1,25M18x1,51816,818,3M18x1,520,515,54,8K0399.812  53,61 SEK
K0399.14stålM14M20x1,52018,820,3M20x1,522,517,54,8K0399.814  66,46 SEK
K0399.14X15stålM14x1,5M20x1,52018,820,3M20x1,522,517,54,8K0399.814  66,46 SEK
K0399.16stålM16M22x1,52220,722,3M22x1,524,517,86,4K0399.816  77,23 SEK
K0399.16X15stålM16x1,5M22x1,52220,722,3M22x1,524,517,86,4K0399.816  77,23 SEK
K0399.18X15stålM18x1,5M24x1,52422,524,3M24x1,526,519,86,4K0399.818  113,81 SEK
K0399.20stålM20M30x2302830,3M30x234,525,86,4K0399.820  133,76 SEK
K0399.20X15stålM20x1,5M30x2302830,3M30x234,525,86,4K0399.820  133,76 SEK
K0399.22X15stålM22x1,5M32x2323032,3M32x236,527,86,4K0399.822  170,86 SEK
K0399.24stålM24M33x2333133,3M33x237,528,86,4K0399.824  242,65 SEK
K0399.24X2stålM24x2M33x2333133,3M33x237,528,86,4K0399.824  242,65 SEK
K0399.104rostfritt stålM4M886,98,3M89,55,54K0399.804  61,86 SEK
K0399.105rostfritt stålM5M10x1,25108,810,3M10x1,2512,57,54,8K0399.805  56,85 SEK
K0399.106rostfritt stålM6M12x1,251210,812,3M12x1,2514,59,54,8K0399.806  55,29 SEK
K0399.108rostfritt stålM8M14x1,51412,814,3M14x1,516,511,54,8K0399.808  58,31 SEK
K0399.108X1rostfritt stålM8x1M14x1,51412,814,3M14x1,516,511,54,8K0399.808  58,31 SEK
K0399.110rostfritt stålM10M16x1,51614,816,3M16x1,518,513,54,8K0399.810  66,78 SEK
K0399.110X125rostfritt stålM10x1,25M16x1,51614,816,3M16x1,518,513,54,8K0399.810  66,78 SEK
K0399.112rostfritt stålM12M18x1,51816,818,3M18x1,520,515,54,8K0399.812  85,06 SEK
K0399.112X125rostfritt stålM12x1,25M18x1,51816,818,3M18x1,520,515,54,8K0399.812  85,06 SEK
K0399.114rostfritt stålM14M20x1,52018,820,3M20x1,522,517,54,8K0399.814  110,88 SEK
K0399.114X15rostfritt stålM14x1,5M20x1,52018,820,3M20x1,522,517,54,8K0399.814  110,88 SEK
K0399.116rostfritt stålM16M22x1,52220,722,3M22x1,524,517,86,4K0399.816  122,79 SEK
K0399.116X15rostfritt stålM16x1,5M22x1,52220,722,3M22x1,524,517,86,4K0399.816  122,79 SEK
K0399.118X15rostfritt stålM18x1,5M24x1,52422,524,3M24x1,526,519,86,4K0399.818  176,72 SEK
K0399.120rostfritt stålM20M30x2302830,3M30x234,525,86,4K0399.820  218,52 SEK
K0399.120X15rostfritt stålM20x1,5M30x2302830,3M30x234,525,86,4K0399.820  218,52 SEK
K0399.122X15rostfritt stålM22x1,5M32x2323032,3M32x236,527,86,4K0399.822  375,89 SEK
K0399.124rostfritt stålM24M33x2333133,3M33x237,528,86,4K0399.824  473,91 SEK
K0399.124X2rostfritt stålM24x2M33x2333133,3M33x237,528,86,4K0399.824  473,91 SEK
