Gänginsatser förstärkta, innergänga självlåsande
K0402

Gänginsatser förstärkta, innergänga självlåsande

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Gänginsats i rostfritt stål.Utförande:Passiverat.Anmärkning:Med gänginsatser kan man återanvända eller reparera skadade, splittrade eller fastskurna gängor. Därmed kan man också återvinna kasserade kvalitetsprodukter.

Gänginsatser kan användas i olika material, även i lättmetall och gjutna delar.

Insatser med innergänga större än M6 levereras med fyra i stället för två spärrkilar.
Tillåtna måttavvikelser: Med de specificerade gängorna gäller toleransklassen Medel, dvs. 6H för muttergänga och 6g för bultgänga. Övriga mått ±0,25 mm.

Beträffande tekniska anvisningar, se bruksanvisningen för gänginsatser.
Fördelar:- Lättare och snabbare montering.
- Insatsen fixeras med kilar för att förhindra att den vrids pga. torsion eller vibrationer.
- Förutom monteringsverktyget behövs inga ytterligare specialverktyg.

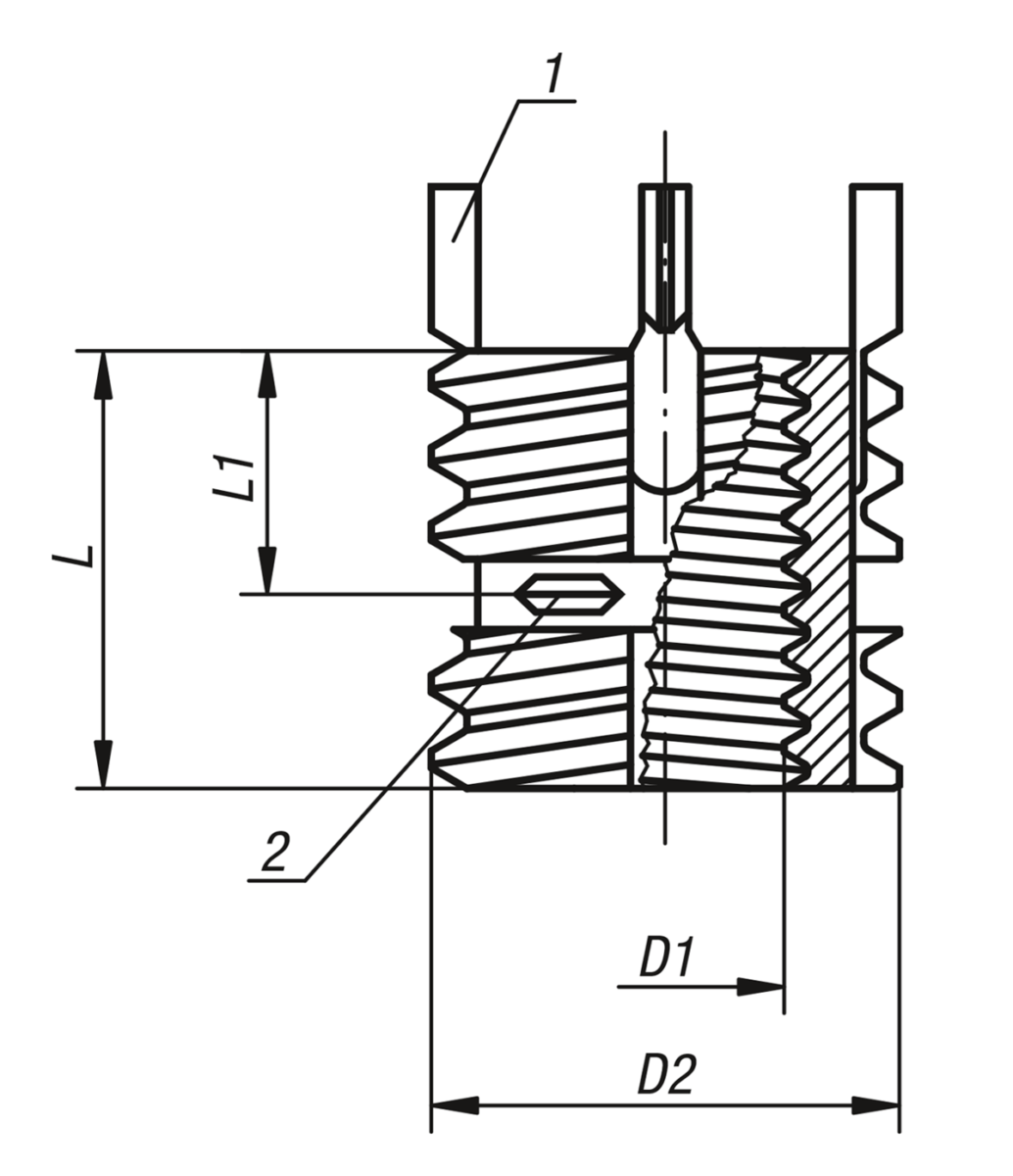

Ritningsinformation:
1) Spärrkil
2) Självlåsande del av innergängan
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0402 Gänginsatser förstärkta, innergänga självlåsande 238 kB
 Bruksanvisning för gänginsatser 89,2 kB

Ritningar

Gänginsatser förstärkta, innergänga självlåsande

Artikelval/-filter.

Beställningsnr.D1
Innergänga
D2
Yttergänga
L1
Längd
L
Längd
Montering
borr Ø
Montering
sänk Ø
+0,25
Montering
gäng-
tapp
Montering
Minsta
gängdjup
Demontering
borr
Ø
Demontering
borrdjup
Beställningsnummer
monteringsverktyg
CADTillb.PrisBeställ
K0402.104M4M8486,98,3M89,55,54K0399.804  76,70 SEK
K0402.105M5M10x1,255108,810,3M10x1,2512,57,54,8K0399.805  68,55 SEK
K0402.106M6M12x1,2561210,812,3M12x1,2514,59,54,8K0399.806  70,54 SEK
K0402.108M8M14x1,571412,814,3M14x1,516,511,54,8K0399.808  75,35 SEK
K0402.110M10M16x1,581614,816,3M16x1,518,513,54,8K0399.810  81,93 SEK
K0402.112M12M18x1,591816,818,3M18x1,520,515,54,8K0399.812  104,19 SEK
K0402.114M14M20x1,5102018,820,3M20x1,522,517,54,8K0399.814  134,18 SEK
K0402.116M16M22x1,5112220,722,3M22x1,524,517,86,4K0399.816  156,44 SEK
K0402.116X15M16x1,5M22x1,5112220,722,3M22x1,524,517,86,4K0399.816  156,44 SEK
K0402.118X15M18x1,5M24x1,5122422,524,3M24x1,526,519,86,4K0399.818  217,89 SEK
K0402.120M20M30x215302830,3M30x234,525,86,4K0399.820  261,25 SEK
