K0377

Muttrar för T-spår DIN 508, utökade

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Maskinelement, fixturelement
    - Anslutning för profiler och profilsystem
      - Muttrar för T-spår DIN 508, utökade

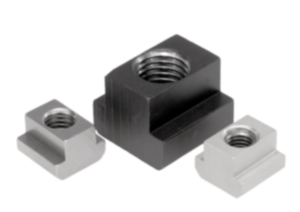

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Seghärdat stål kvalitetsklass 10, EN AW-7075 eller rostfritt stål 1.4571.

Utförande:Seghärdat stål (svart).
Aluminium och rostfritt stål, blankt.Anmärkning:Muttrar för T-spår av aluminium är försedda med gänginsatser av stål.

Hållfasthet för utförande i rostfritt stål:
Rm = 700 N/mm², Rp0,2 = 450 N/mm².Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0377 Muttrar för T-spår DIN 508, utökade

203 kB

Hållfasthetsklasser

41,6 kB

Standardöversikt för förbindningselement

715 kB

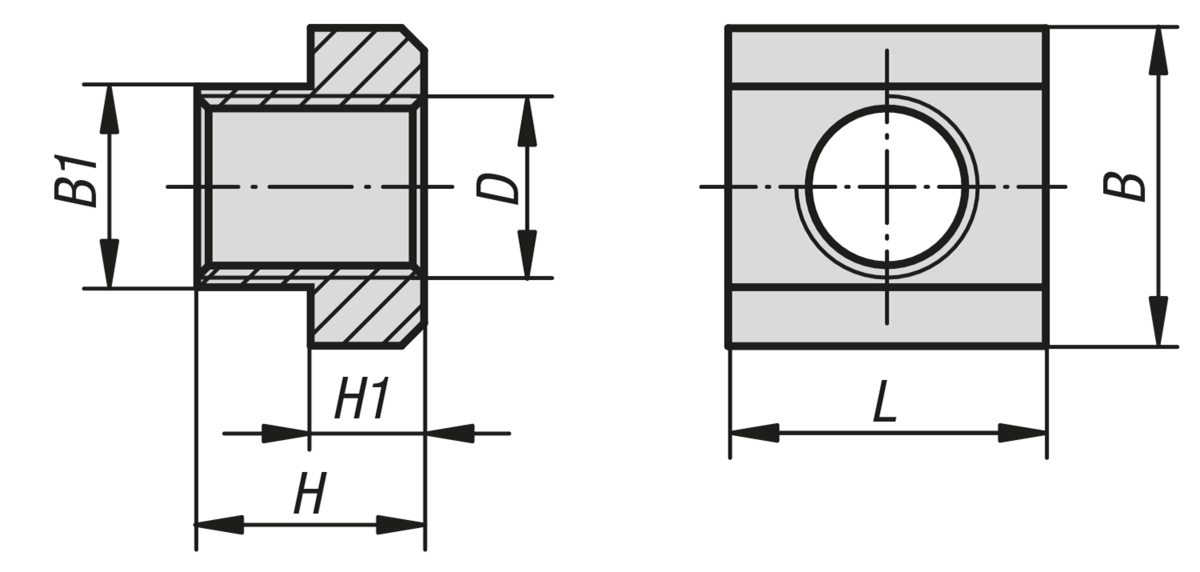

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Grundkroppens yta	Spårbredd	B	B1	D	H	H1	L	Pris
K0377.05	seghärdat stål	seghärdat (svart)	6	10	5,6	M5	8	4	10	12,38 SEK
K0377.06	seghärdat stål	seghärdat (svart)	8	13	7,6	M6	10	6	13	12,92 SEK
K0377.061	seghärdat stål	seghärdat (svart)	10	15	9,6	M6	12	6	15	16,90 SEK
K0377.08	seghärdat stål	seghärdat (svart)	10	15	9,6	M8	12	6	15	13,67 SEK
K0377.081	seghärdat stål	seghärdat (svart)	12	18	11,6	M8	14	7	18	18,30 SEK
K0377.082	seghärdat stål	seghärdat (svart)	14	22	13,6	M8	16	8	22	21,64 SEK
K0377.10	seghärdat stål	seghärdat (svart)	12	18	11,6	M10	14	7	18	15,18 SEK
K0377.101	seghärdat stål	seghärdat (svart)	14	22	13,6	M10	16	8	22	21,64 SEK
K0377.12	seghärdat stål	seghärdat (svart)	14	22	13,6	M12	16	8	22	17,00 SEK
K0377.121	seghärdat stål	seghärdat (svart)	16	25	15,6	M12	18	9	25	26,26 SEK
K0377.122	seghärdat stål	seghärdat (svart)	18	28	17,6	M12	20	10	28	32,62 SEK
K0377.123	seghärdat stål	seghärdat (svart)	20	32	19,6	M12	24	12	32	50,37 SEK
K0377.124	seghärdat stål	seghärdat (svart)	22	35	21,6	M12	28	14	35	60,27 SEK
K0377.14	seghärdat stål	seghärdat (svart)	16	25	15,6	M14	18	9	25	21,21 SEK
K0377.141	seghärdat stål	seghärdat (svart)	18	28	17,6	M14	20	10	28	32,62 SEK
K0377.16	seghärdat stål	seghärdat (svart)	18	28	17,6	M16	20	10	28	26,26 SEK
K0377.161	seghärdat stål	seghärdat (svart)	20	32	19,6	M16	24	12	32	46,61 SEK
K0377.163	seghärdat stål	seghärdat (svart)	24	40	23,6	M16	32	16	40	86,43 SEK
K0377.164	seghärdat stål	seghärdat (svart)	28	44	27,6	M16	36	18	44	99,56 SEK
K0377.18	seghärdat stål	seghärdat (svart)	20	32	19,6	M18	24	12	32	44,77 SEK
K0377.181	seghärdat stål	seghärdat (svart)	22	35	21,6	M18	28	14	35	65,87 SEK
K0377.20	seghärdat stål	seghärdat (svart)	22	35	21,6	M20	28	14	35	51,77 SEK
K0377.201	seghärdat stål	seghärdat (svart)	24	40	23,6	M20	32	16	40	98,37 SEK
K0377.202	seghärdat stål	seghärdat (svart)	28	44	27,6	M20	36	18	44	103,54 SEK
K0377.22	seghärdat stål	seghärdat (svart)	24	40	23,6	M22	32	16	40	79,76 SEK
K0377.24	seghärdat stål	seghärdat (svart)	28	44	27,6	M24	36	18	44	92,89 SEK
K0377.241	seghärdat stål	seghärdat (svart)	36	54	35,5	M24	44	22	54	199,43 SEK
K0377.27	seghärdat stål	seghärdat (svart)	32	50	31,5	M27	40	20	50	295,44 SEK
K0377.30	seghärdat stål	seghärdat (svart)	36	54	35,5	M30	44	22	54	228,60 SEK
K0377.36	seghärdat stål	seghärdat (svart)	42	65	41,5	M36	52	26	65	439,65 SEK
K0377.204	aluminium	blank	6	10	5,6	M4	8	4	10	73,94 SEK
K0377.206	aluminium	blank	8	13	7,6	M6	10	6	13	73,40 SEK
K0377.2061	aluminium	blank	10	15	9,6	M6	12	6	15	På begäran
K0377.208	aluminium	blank	12	18	11,6	M8	14	7	18	På begäran
K0377.210	aluminium	blank	14	22	13,6	M10	16	8	22	151,65 SEK
K0377.216	aluminium	blank	22	35	21,6	M16	28	14	35	247,97 SEK
K0377.806	rostfritt stål A4	blank	8	13	7,6	M6	10	6	13	31,97 SEK
K0377.808	rostfritt stål A4	blank	10	15	9,6	M8	12	6	15	34,98 SEK
K0377.810	rostfritt stål A4	blank	12	18	11,6	M10	14	7	18	43,48 SEK
K0377.812	rostfritt stål A4	blank	14	22	13,6	M12	16	8	22	60,17 SEK
K0377.814	rostfritt stål A4	blank	16	25	15,6	M14	18	9	25	82,98 SEK
K0377.816	rostfritt stål A4	blank	18	28	17,6	M16	20	10	28	109,03 SEK
