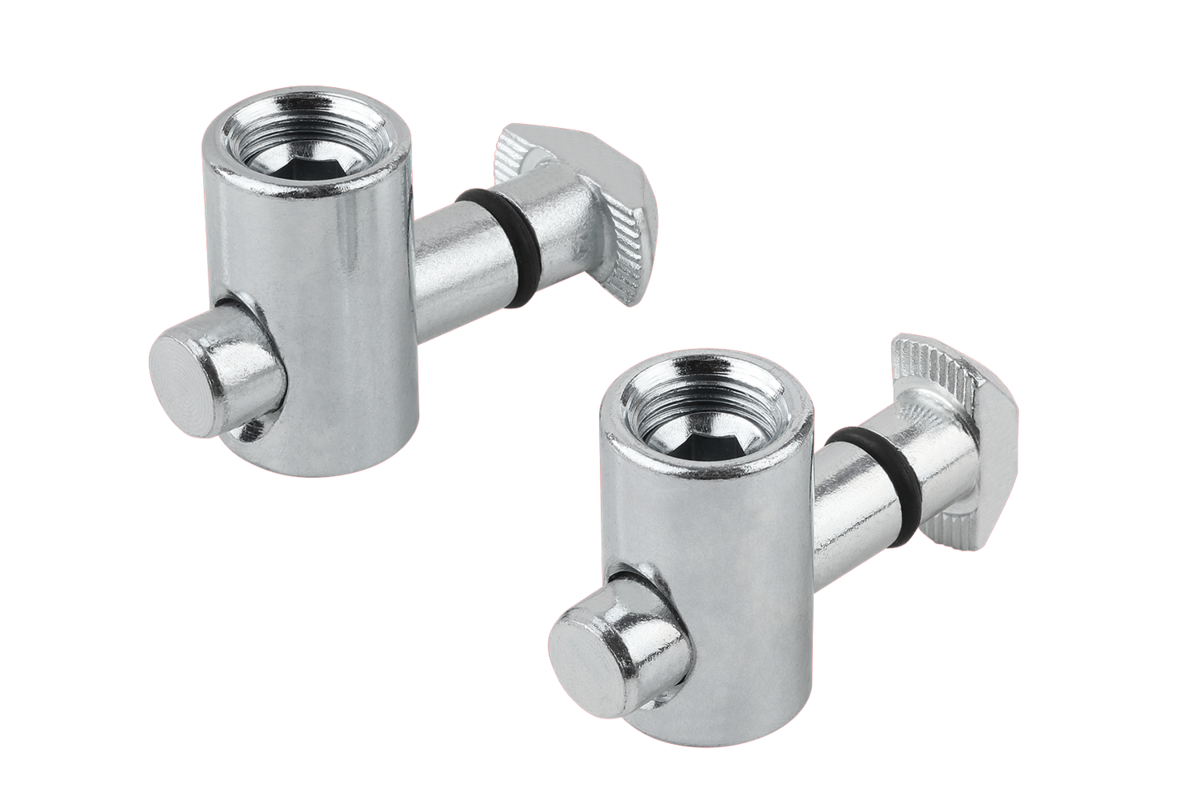

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat.Anmärkning:Förbindningssatserna passar för rätvinklig hopmontering av två aluminiumprofiler. Med förbindningssatserna kan profilerna monteras i valfri position. Profilspåren som är i rätvinkel mot varandra förblir fria. Därför kan ytelement fästas i profilspåren utan ytterligare bearbetning.

Eftersom spännkraften är reducerad och vridsäkring saknas får dessa förbindningssatser endast användas i kombination med ytelement och konstruktioner med låg belastning.

Kräver endast lite bearbetning. För monteringen måste man borra ett hål i ena profilen. Hålet D2 kan även borras som genomgående hål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1034 Förbindningssatser Central Typ B

297 kB

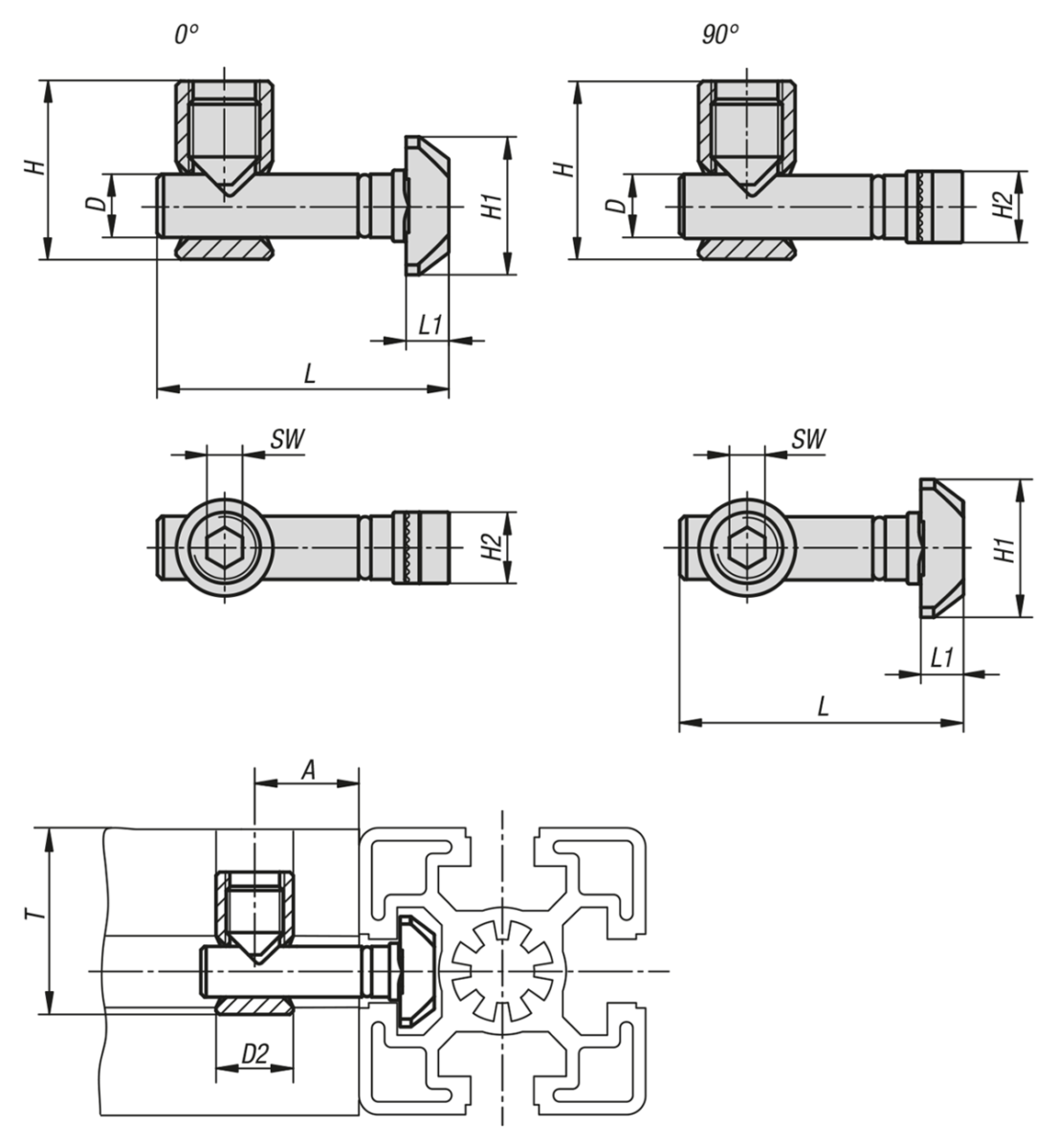

Ritningar

Artikelval/-filter.

Beställningsnr.	Typ	Spårbredd	Utförande	A	D	D2	H	H1	H2	L	L1	SW	T vid profil 30	T vid profil 40	T vid profil 45	T vid profil 50	T vid profil 60	Pris
K1034.0800	B	8	0°	18	7,1	11	20	15,5	8	33	4,8	4	22	-	-	-	-	37,88 SEK
K1034.0890	B	8	90°	18	7,1	11	20	15,5	8	33	4,8	4	22	-	-	-	-	37,88 SEK
K1034.1000	B	10	0°	22,5	9,7	17	28	19,5	10	45,5	5,5	6	-	31	34	36	41	27,23 SEK
K1034.1090	B	10	90°	22,5	9,7	17	28	19,5	10	45,5	5,5	6	-	31	34	36	41	27,23 SEK
