Artikelbeskrivning/produktbilder

BeskrivningMaterial:Bultar, skruvar och hammarmuttrar i stål.
Styrbultar och täcklock i glasfiberförstärkt polyamid.
Utförande:Bultar, skruvar och hammarmuttrar förzinkade.

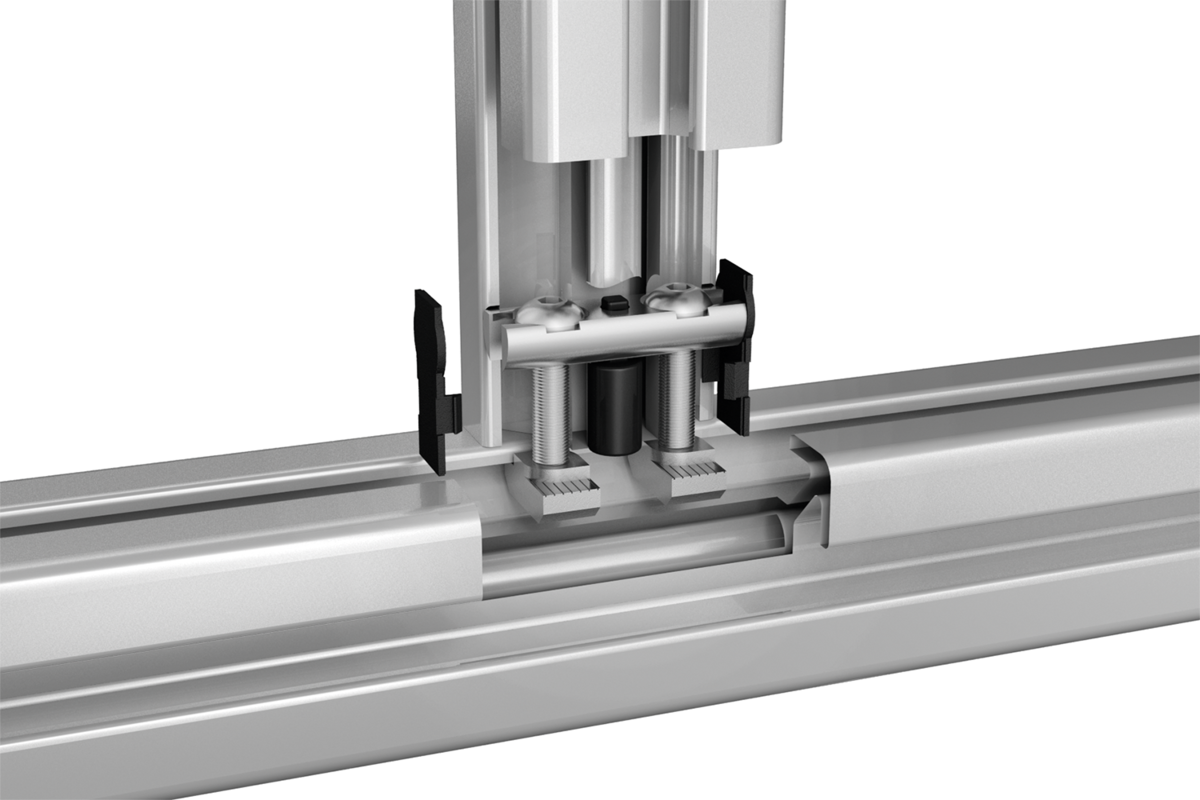

Styrbult och täcklock svarta.Anmärkning:Förbindningssatserna passar för rätvinklig hopmontering av två aluminiumprofiler. Med förbindningssatserna kan profilerna monteras i valfri position. Lämpliga för höga belastningar och upptagning av höga torsionskrafter.

Kräver endast lite bearbetning. Förbindningssatsen kräver endast ensidig borrning Ø17 mm.
Förbindningssatsen K1038.0828 kräver endast ensidig borrning Ø11 mm.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1038 Bultförbindningsatser Typ B

294 kB

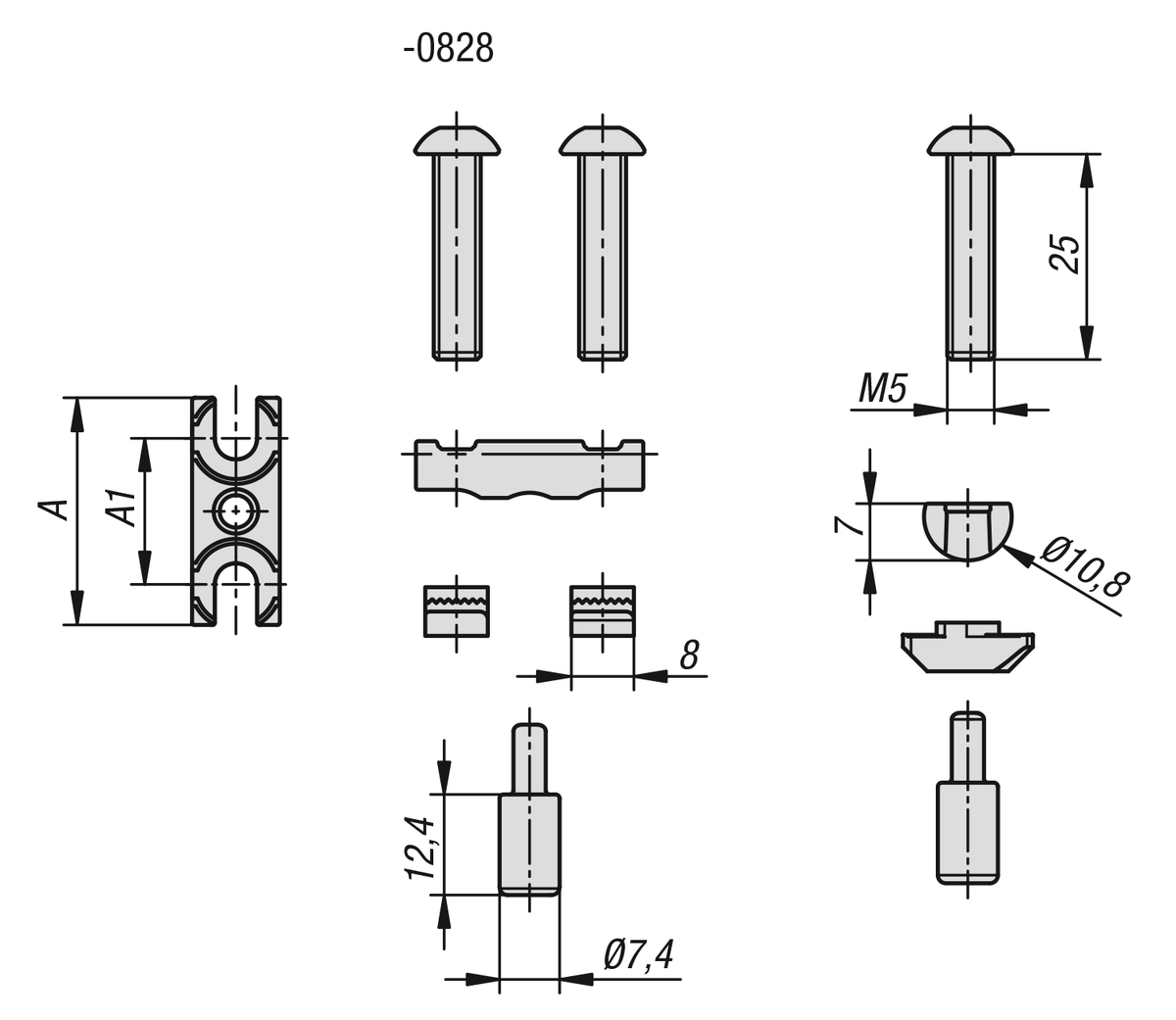

Ritningar

Artikelval/-filter.

Beställningsnr.	Typ	Spårbredd	A	A1	A2	D	L	L1	Pris
K1038.0828	B	8	28	18	-	11	-	18	49,02 SEK
K1038.1040	B	10	37	23	-	17	40	22,5	38,36 SEK
K1038.1045	B	10	42	28	-	17	45	22,5	38,36 SEK
K1038.1060	B	10	57	43	-	17	60	22,5	48,07 SEK
K1038.1080	B	10	77	63	40	17	80	22,5	49,53 SEK
K1038.1090	B	10	87	73	45	17	90	22,5	49,53 SEK
