        Spännspakar med innergänga, 20°

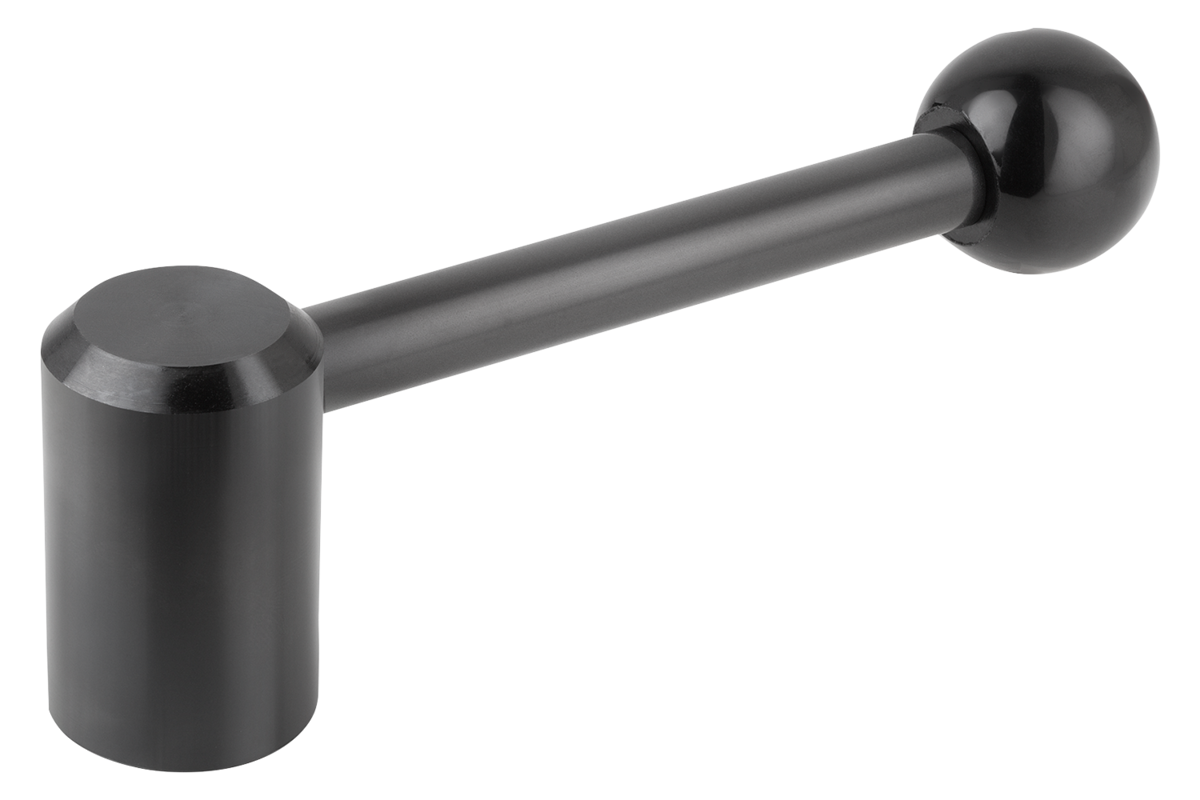

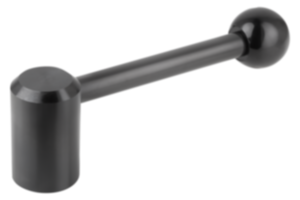

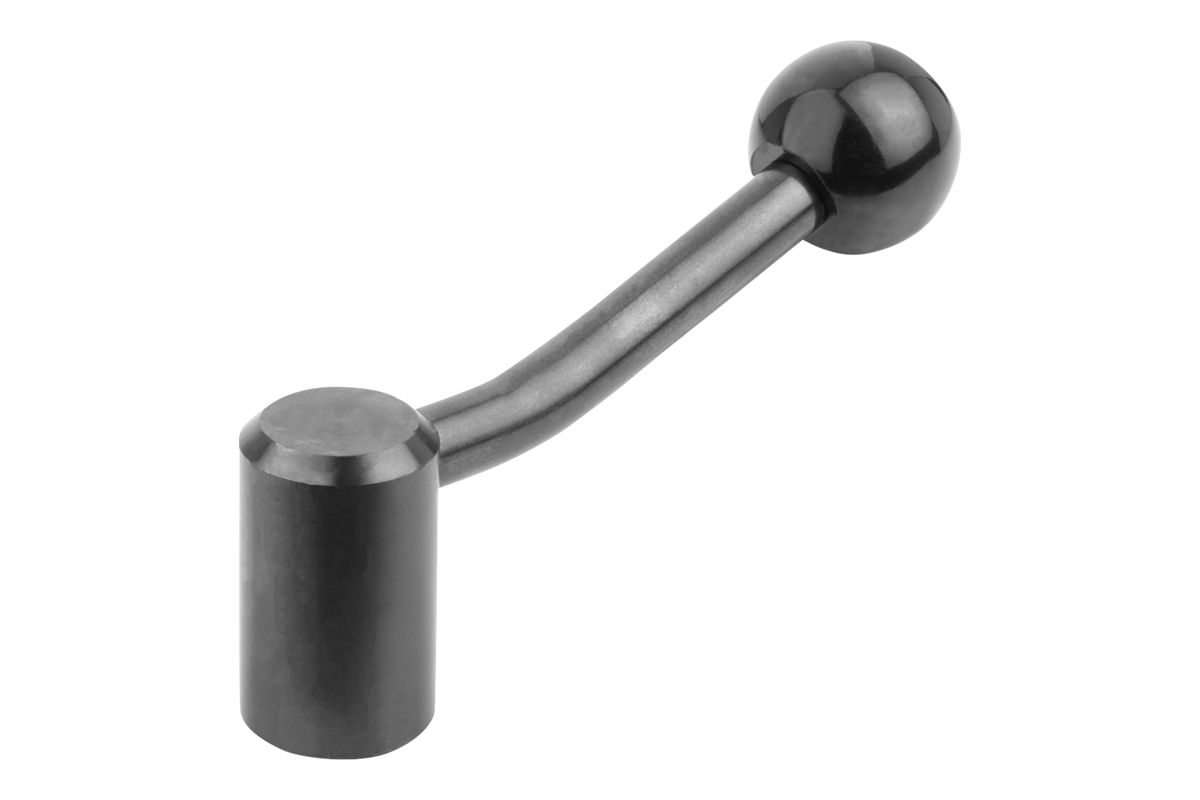

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ståldelar hållfasthetsklass 5.8.
Plastkulknopp i svart.Utförande:Brunerat.Anmärkning:Spännspakar kan användas för enkla fastspännings- eller omkopplingsuppgifter.
Vid behov måste det finnas tillräckligt med utrymme för att spännspaken ska kunna vridas 360°.På begäran:Ytterligare innergängor, passhål och specialutföranden.
Måttet “A” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0176_IG Spännspakar med innergänga

138 kB

Datablad K0176_IG20 Spännspakar med innergänga, 20°

140 kB

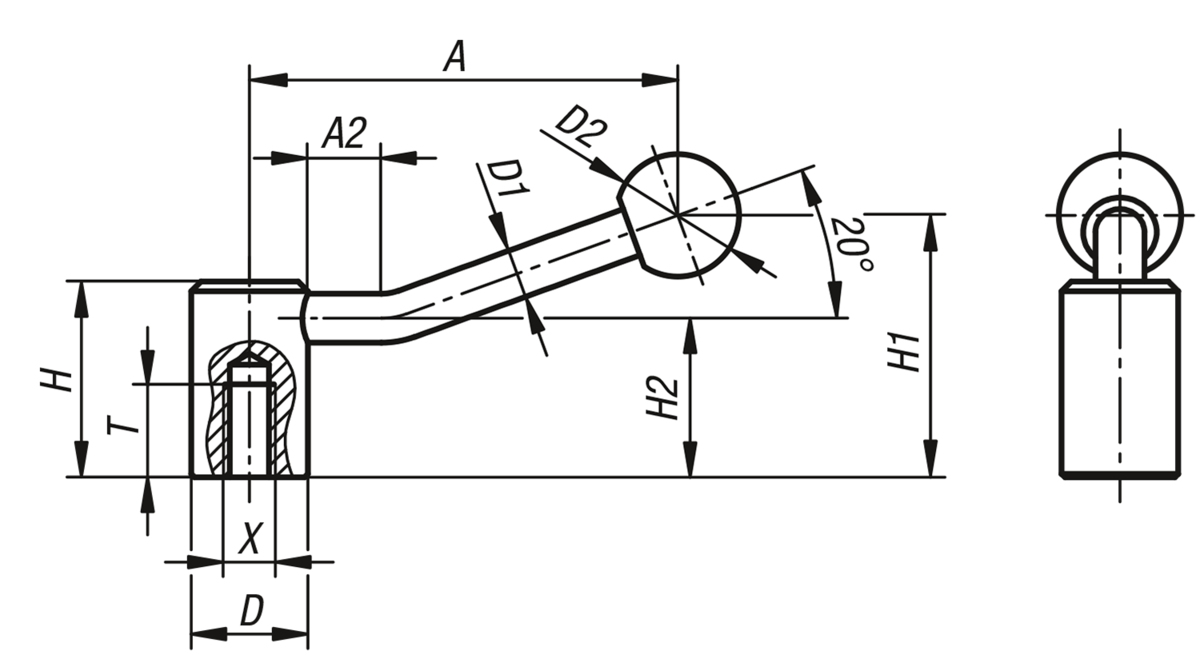

Ritningar

Artikelval/-filter.

Beställningsnr.	Infästningsalternativ	X	T	A=Handtagslängd	A2	D	D1	D2	H	H1	H2	Pris
K0176.208	innergänga	M8	18	84,5	15	24	10	25	40	52,5	32,5	81,58 SEK
K0176.210	innergänga	M10	18	84,5	15	24	10	25	40	52,5	32,5	81,58 SEK
K0176.212	innergänga	M12	20	100	15	28	12	32	46	61	36,5	101,28 SEK
K0176.216	innergänga	M16	23	121	15	33	13	32	52	72	41	122,37 SEK
K0176.220	innergänga	M20	26	123	15	41	13	32	61	80	49	169,62 SEK
