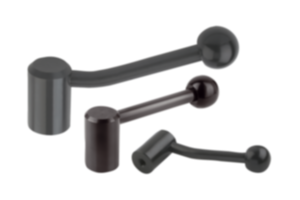

BeskrivningMaterial:Ståldelar hållfasthetsklass 5.8.

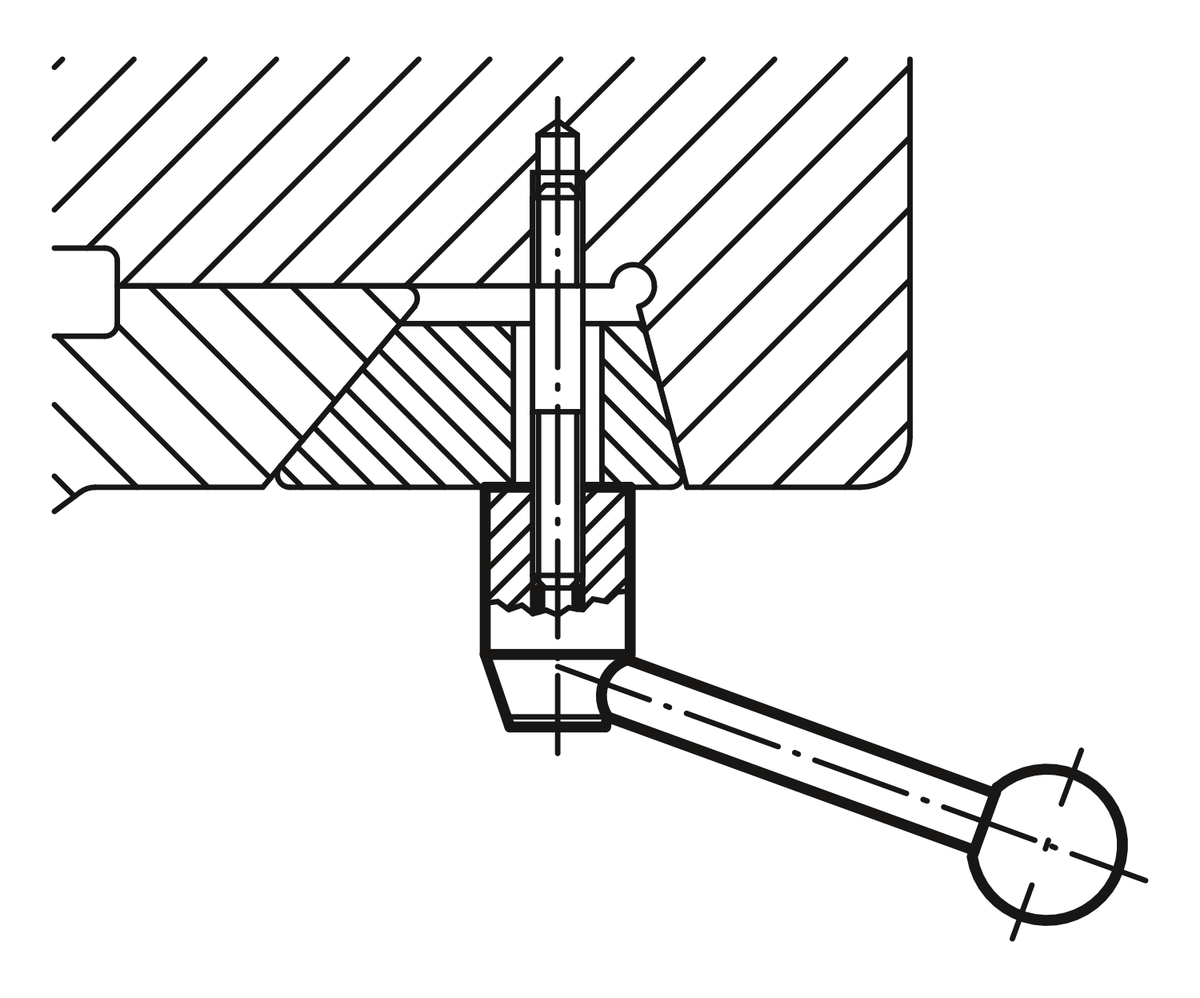

Plastkulknopp i svart.Utförande:Brunerat.Anmärkning:Spännspakar kan användas för enkla fastspännings- eller omkopplingsuppgifter.
Vid behov måste det finnas tillräckligt med utrymme för att spännspaken ska kunna vridas 360°.På begäran:Ytterligare innergängor, passhål och specialutföranden.
Måttet “A” kan på begäran levereras i andra längder mot pristillägg.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

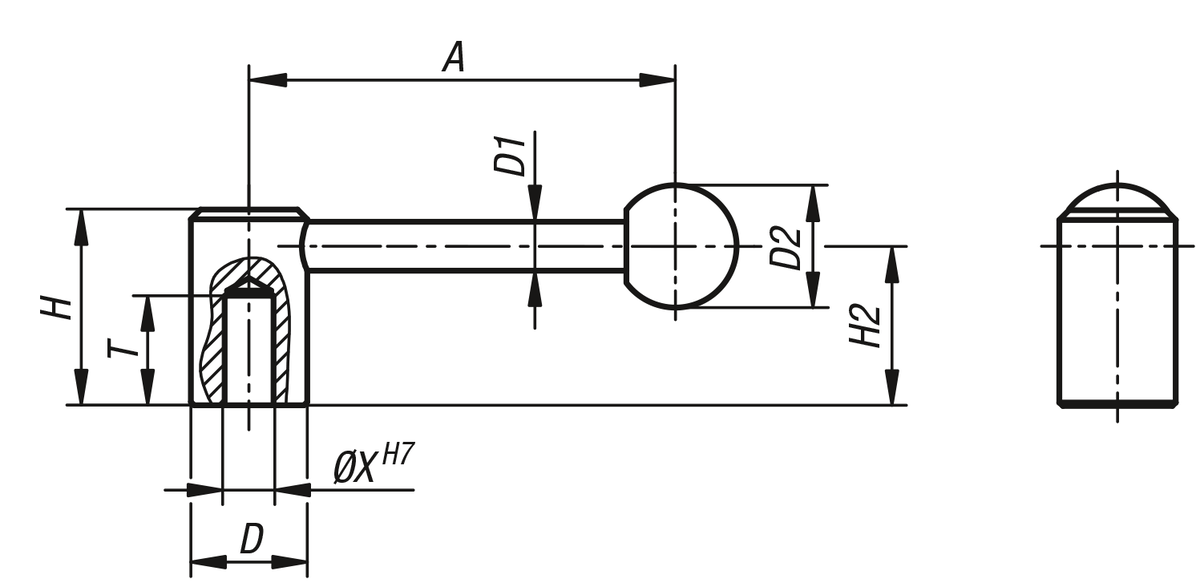

Ritningar (total översikt) |
| Beställningsnr. | Infästningsalternativ | X | T | A=Handtagslängd | D | D1 | D2 | H | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0176.2082 | innergänga | M8 | 18 | 88,1 | 24 | 10 | 25 | 40 | 32,5 |  | | 81,58 SEK | | | K0176.2102 | innergänga | M10 | 18 | 88,1 | 24 | 10 | 25 | 40 | 32,5 | | | 81,58 SEK | | | K0176.21012 | innergänga | M10 | 20 | 104 | 28 | 12 | 32 | 46 | 36,5 | | | 101,28 SEK | | | K0176.2122 | innergänga | M12 | 20 | 104 | 28 | 12 | 32 | 46 | 36,5 | | | 101,28 SEK | | | K0176.2162 | innergänga | M16 | 23 | 126,5 | 33 | 13 | 32 | 52 | 41 | | | 122,37 SEK | | | K0176.2202 | innergänga | M20 | 26 | 128,5 | 41 | 13 | 32 | 61 | 49 | | | 169,62 SEK | |
|
| Beställningsnr. | Infästningsalternativ | X | T | A=Handtagslängd | A2 | D | D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0176.208 | innergänga | M8 | 18 | 84,5 | 15 | 24 | 10 | 25 | 40 | 52,5 | 32,5 | | | 81,58 SEK | | | K0176.210 | innergänga | M10 | 18 | 84,5 | 15 | 24 | 10 | 25 | 40 | 52,5 | 32,5 | | | 81,58 SEK | | | K0176.212 | innergänga | M12 | 20 | 100 | 15 | 28 | 12 | 32 | 46 | 61 | 36,5 | | | 101,28 SEK | | | K0176.216 | innergänga | M16 | 23 | 121 | 15 | 33 | 13 | 32 | 52 | 72 | 41 | | | 122,37 SEK | | | K0176.220 | innergänga | M20 | 26 | 123 | 15 | 41 | 13 | 32 | 61 | 80 | 49 | | | 169,62 SEK | |
|
| Beställningsnr. | Infästningsalternativ | X | T | A=Handtagslängd | D | D1 | D2 | H | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0176.1102 | passhål | 10 | 22 | 88,1 | 24 | 10 | 25 | 40 | 32,5 | | | 81,58 SEK | | | K0176.1122 | passhål | 12 | 25 | 104 | 28 | 12 | 32 | 46 | 36,5 | | | 101,28 SEK | | | K0176.1142 | passhål | 14 | 25 | 104 | 28 | 12 | 32 | 46 | 36,5 | | | 101,28 SEK | | | K0176.1162 | passhål | 16 | 28 | 126,5 | 33 | 13 | 32 | 52 | 41 | | | 122,37 SEK | | | K0176.1202 | passhål | 20 | 32 | 128,5 | 41 | 13 | 32 | 61 | 49 | | | 169,62 SEK | |
|
| Beställningsnr. | Infästningsalternativ | X | T | A=Handtagslängd | A2 | D | D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0176.110 | passhål | 10 | 22 | 84,5 | 15 | 24 | 10 | 25 | 40 | 52,5 | 32,5 | | | 81,58 SEK | | | K0176.112 | passhål | 12 | 25 | 100 | 15 | 28 | 12 | 32 | 46 | 61 | 36,5 | | | 101,28 SEK | | | K0176.114 | passhål | 14 | 25 | 100 | 15 | 28 | 12 | 32 | 46 | 61 | 36,5 | | | 101,28 SEK | | | K0176.116 | passhål | 16 | 28 | 121 | 15 | 33 | 13 | 32 | 52 | 72 | 41 | | | 122,37 SEK | | | K0176.120 | passhål | 20 | 32 | 123 | 15 | 41 | 13 | 32 | 61 | 80 | 49 | | | 169,62 SEK | |
|
