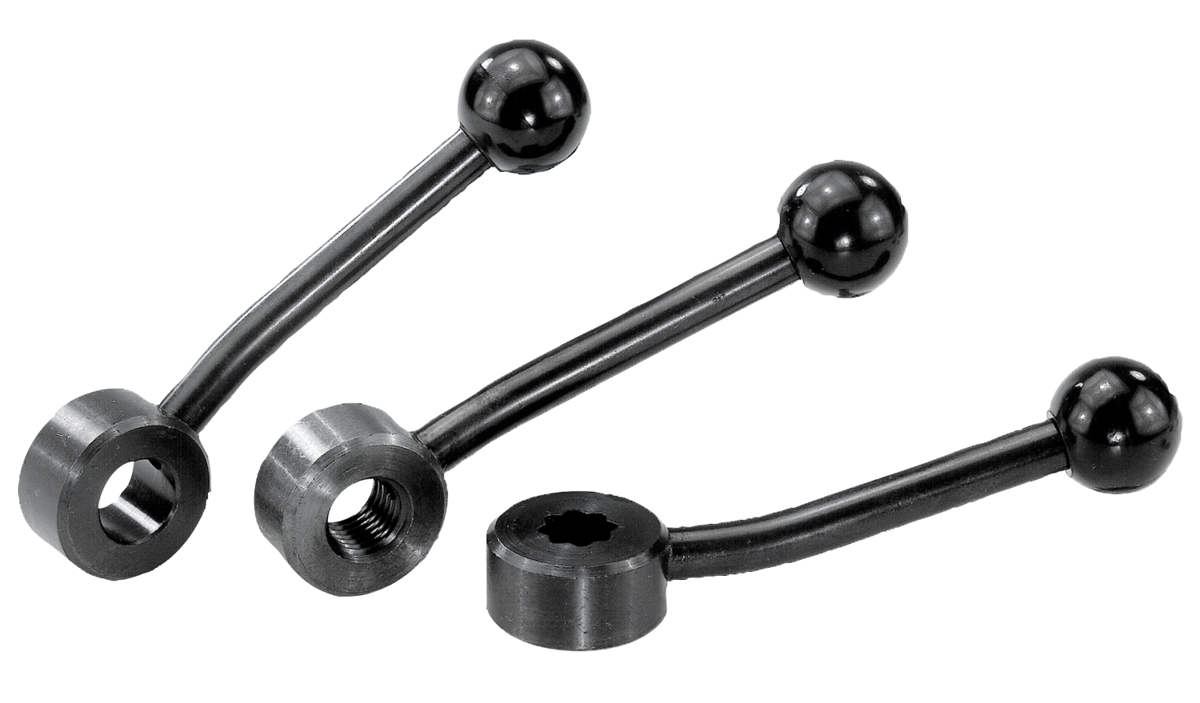

BeskrivningMaterial:Ståldelar i hållfasthetsklass 5.8.
Kulknopp i svart duroplast PF 31.Utförande:Brunerat.Anmärkning:Plana spännspakar kan användas för enkla fastspännings- eller omkopplingsuppgifter.
Vid behov måste det finnas tillräckligt med utrymme för att spaken ska kunna vridas 360°.
Utförandet med invändig torx är konstruerat så att det kan ställas om 45°.På begäran:Ytterligare innergängor, passhål och invändiga torx-fästen.
Måttet “A” kan på begäran levereras i andra längder mot pristillägg.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |

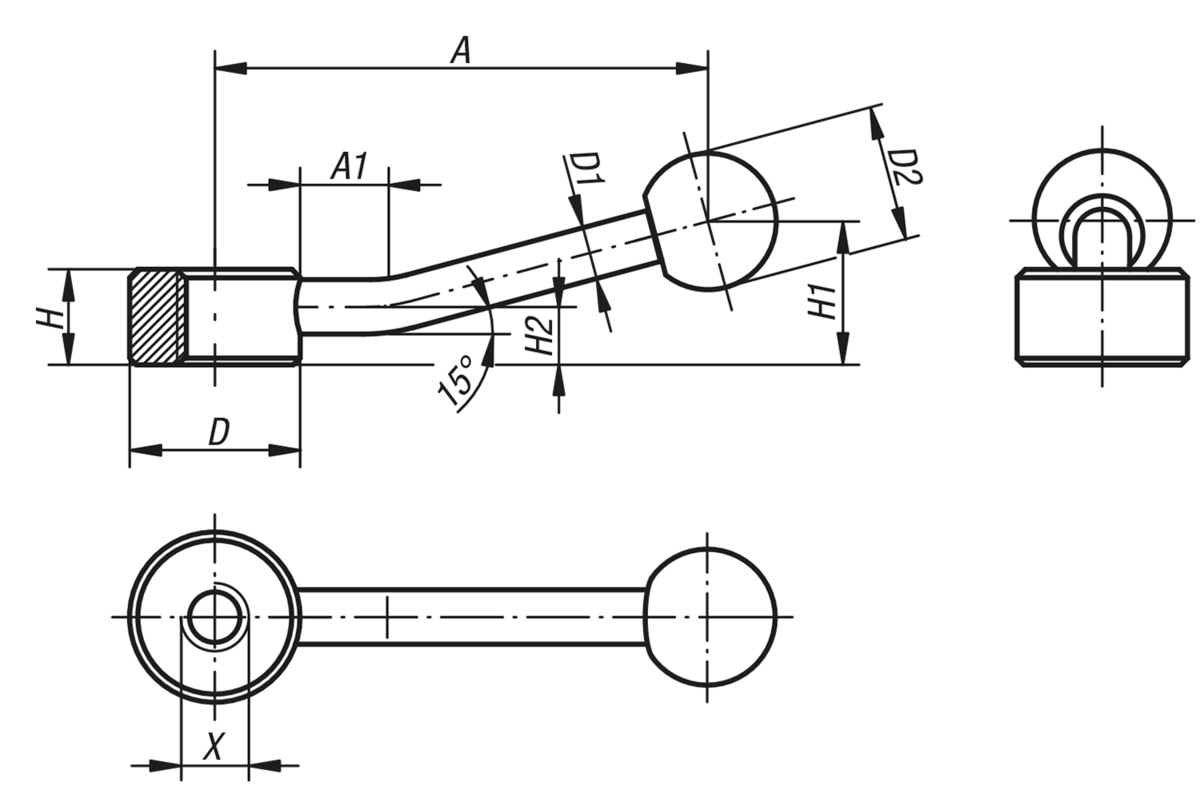

| Beställningsnr. | Infästningsalternativ | X | A=Handtagslängd | A1 | D
| D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0177.206 | innergänga | M6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 |  | | 117,31 SEK | | | K0177.208 | innergänga | M8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 117,31 SEK | | | K0177.210 | innergänga | M10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 117,31 SEK | | | K0177.212 | innergänga | M12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 138,84 SEK | | | K0177.216 | innergänga | M16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 138,84 SEK | | | K0177.220 | innergänga | M20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 176,29 SEK | | | K0177.224 | innergänga | M24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 176,29 SEK | |
|

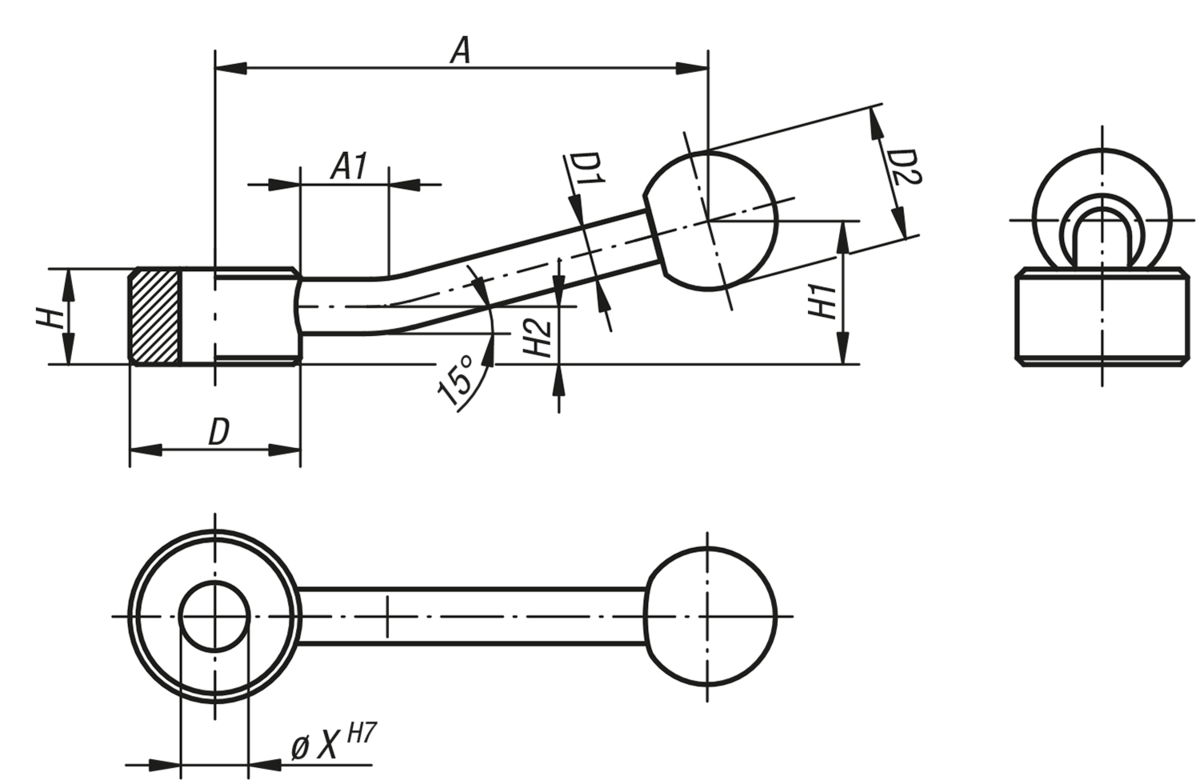

| Beställningsnr. | Infästningsalternativ | X | A=Handtagslängd | A1 | D
| D1 | D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0177.106 | passhål | 6 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 128,93 SEK | | | K0177.108 | passhål | 8 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 128,93 SEK | | | K0177.110 | passhål | 10 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 128,93 SEK | | | K0177.112 | passhål | 12 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 152,83 SEK | | | K0177.116 | passhål | 16 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 152,83 SEK | | | K0177.120 | passhål | 20 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 194,59 SEK | | | K0177.124 | passhål | 24 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 194,59 SEK | |
|

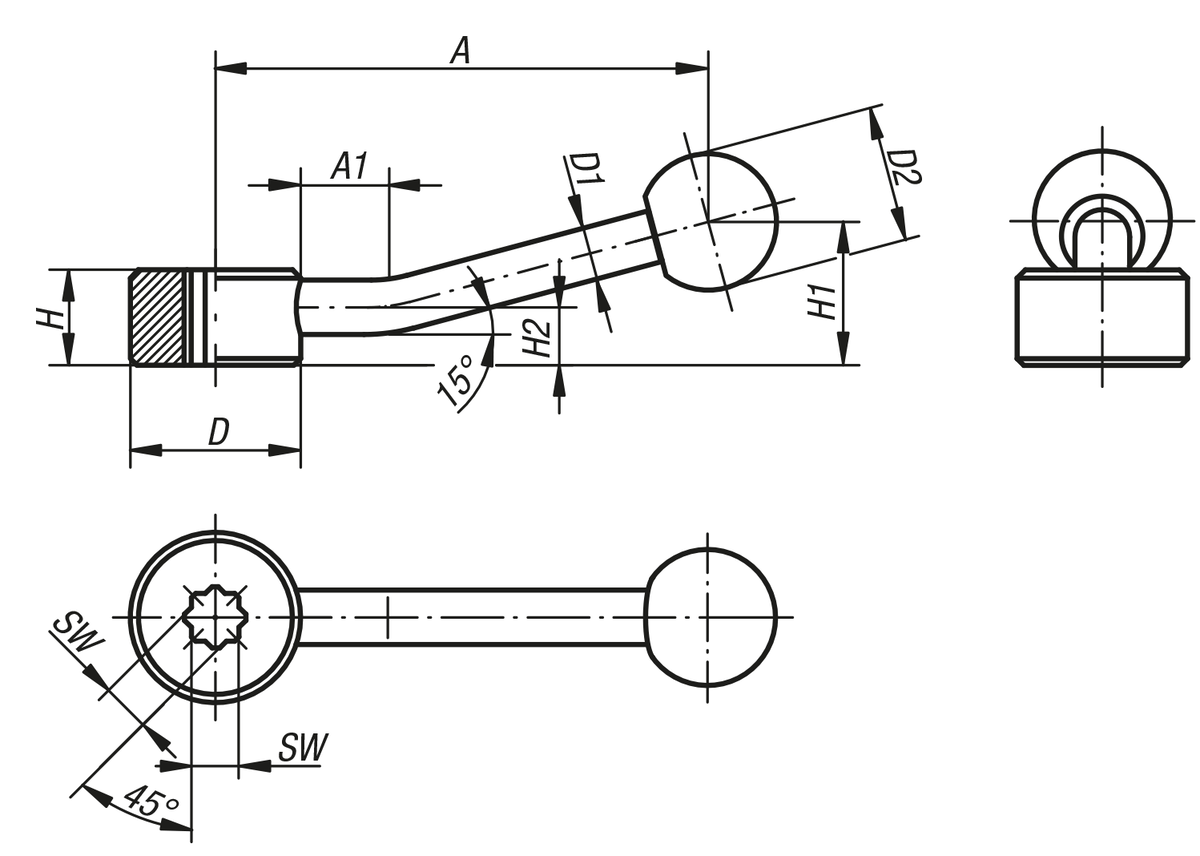

| Beställningsnr. | Infästningsalternativ | SW | A=Handtagslängd | A1 | D | D1
| D2 | H | H1 | H2 | CAD | Tillb. | Pris | Beställ |
|---|
| K0177.305 | invändig torx | 5,5 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 229,24 SEK | | | K0177.307 | invändig torx | 7 | 75 | 15 | 25 | 8 | 20 | 14 | 22 | 8,5 | | | 229,24 SEK | | | K0177.309 | invändig torx | 9 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 247,32 SEK | | | K0177.311 | invändig torx | 11 | 100 | 15 | 33 | 10 | 25 | 17 | 27 | 10 | | | 247,32 SEK | | | K0177.314 | invändig torx | 14 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 290,16 SEK | | | K0177.319 | invändig torx | 19 | 128 | 15 | 41 | 12 | 30 | 20 | 36 | 11,5 | | | 290,16 SEK | |
|
