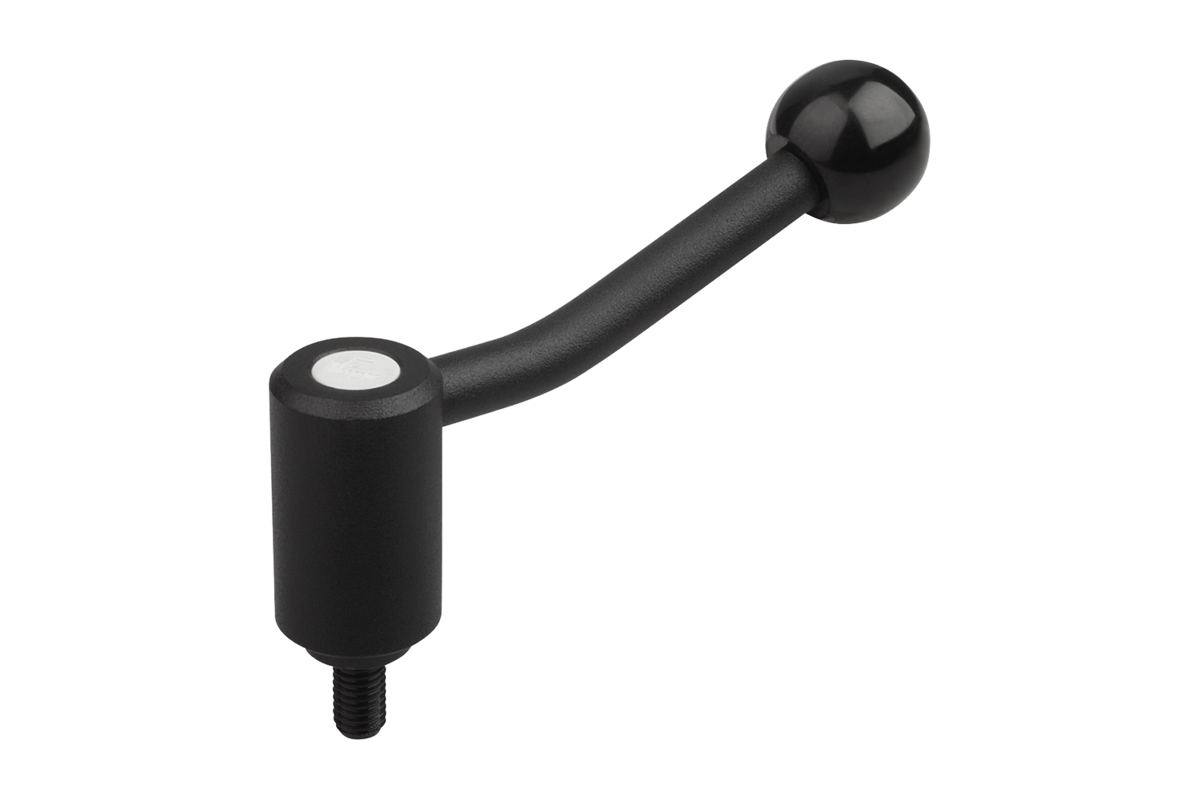

        Spännspakar med yttergänga, 20°

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ståldelar hållfasthetsklass 5.8.
Plastkulknopp i svart.Utförande:Plastbeläggning med fin struktur, svart.På begäran:Ytterligare yttergängor, skruvlängder och specialutföranden.

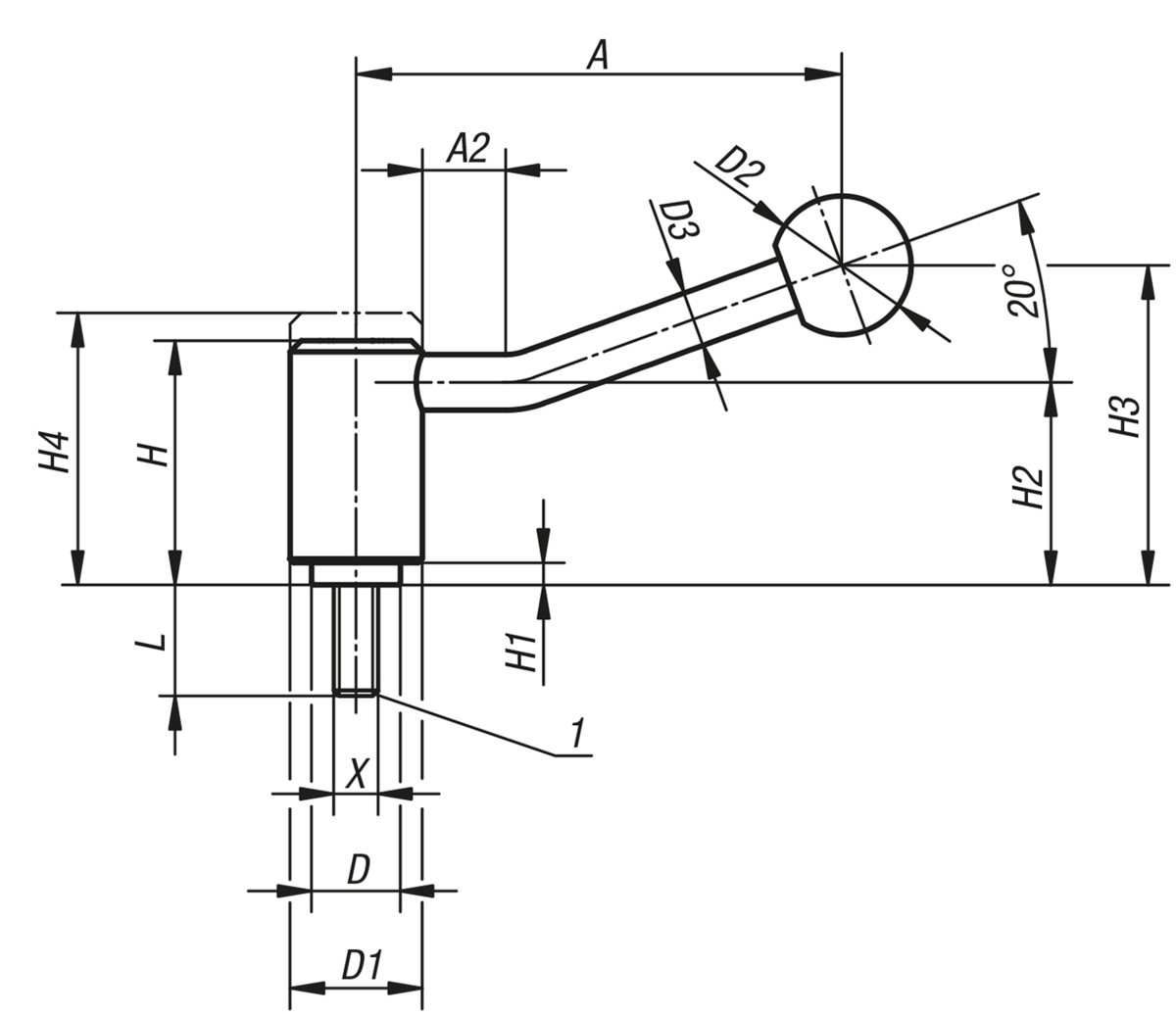

Måtten “H1” och “A” kan på begäran levereras i andra längder mot pristillägg.Ritningsinformation:

1) Plan ände DIN EN ISO 4753

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0108_20 Spännspakar med yttergänga, 20°

181 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	X	L	A=Handtagslängd	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Antal tänder	Pris
K0108.1081X15	20°	M8	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1081X20	20°	M8	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1081X25	20°	M8	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1081X30	20°	M8	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1081X40	20°	M8	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1081X50	20°	M8	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1081X60	20°	M8	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1101X15	20°	M10	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1101X20	20°	M10	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1101X25	20°	M10	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1101X30	20°	M10	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1101X40	20°	M10	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1101X50	20°	M10	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1101X60	20°	M10	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1121X15	20°	M12	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1121X20	20°	M12	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1121X25	20°	M12	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1121X30	20°	M12	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	153,16 SEK
K0108.1121X40	20°	M12	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1121X50	20°	M12	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.1121X60	20°	M12	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	157,13 SEK
K0108.2121X20	20°	M12	20	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	187,38 SEK
K0108.2121X25	20°	M12	25	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	187,38 SEK
K0108.2121X30	20°	M12	30	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	187,38 SEK
K0108.2121X40	20°	M12	40	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	195,13 SEK
K0108.2121X50	20°	M12	50	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	195,13 SEK
K0108.2121X60	20°	M12	60	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	195,13 SEK
K0108.3121X20	20°	M12	20	128,5	15	23	33	32	13	58	6	47	81	65	26	226,99 SEK
K0108.3121X25	20°	M12	25	128,5	15	23	33	32	13	58	6	47	81	65	26	226,99 SEK
K0108.3121X30	20°	M12	30	128,5	15	23	33	32	13	58	6	47	81	65	26	226,99 SEK
K0108.3121X40	20°	M12	40	128,5	15	23	33	32	13	58	6	47	81	65	26	233,66 SEK
K0108.3121X50	20°	M12	50	128,5	15	23	33	32	13	58	6	47	81	65	26	233,66 SEK
K0108.3121X60	20°	M12	60	128,5	15	23	33	32	13	58	6	47	81	65	26	233,66 SEK
K0108.3121X70	20°	M12	70	128,5	15	23	33	32	13	58	6	47	81	65	26	241,94 SEK
K0108.3121X80	20°	M12	80	128,5	15	23	33	32	13	58	6	47	81	65	26	241,94 SEK
K0108.3121X90	20°	M12	90	128,5	15	23	33	32	13	58	6	47	81	65	26	241,94 SEK
K0108.3161X20	20°	M16	20	128,5	15	23	33	32	13	58	6	47	81	65	26	226,99 SEK
K0108.3161X25	20°	M16	25	128,5	15	23	33	32	13	58	6	47	81	65	26	226,99 SEK
K0108.3161X30	20°	M16	30	128,5	15	23	33	32	13	58	6	47	81	65	26	226,99 SEK
K0108.3161X40	20°	M16	40	128,5	15	23	33	32	13	58	6	47	81	65	26	233,66 SEK
K0108.3161X50	20°	M16	50	128,5	15	23	33	32	13	58	6	47	81	65	26	233,66 SEK
K0108.3161X60	20°	M16	60	128,5	15	23	33	32	13	58	6	47	81	65	26	233,66 SEK
K0108.3161X70	20°	M16	70	128,5	15	23	33	32	13	58	6	47	81	65	26	241,94 SEK
K0108.3161X80	20°	M16	80	128,5	15	23	33	32	13	58	6	47	81	65	26	241,94 SEK
K0108.3161X90	20°	M16	90	128,5	15	23	33	32	13	58	6	47	81	65	26	241,94 SEK
K0108.4161X30	20°	M16	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	265,62 SEK
K0108.4161X40	20°	M16	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	275,63 SEK
K0108.4161X50	20°	M16	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	275,63 SEK
K0108.4161X60	20°	M16	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	275,63 SEK
K0108.4161X70	20°	M16	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	286,18 SEK
K0108.4161X80	20°	M16	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	286,18 SEK
K0108.4161X90	20°	M16	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	286,18 SEK
K0108.4201X30	20°	M20	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	265,62 SEK
K0108.4201X40	20°	M20	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	275,63 SEK
K0108.4201X50	20°	M20	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	275,63 SEK
K0108.4201X60	20°	M20	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	275,63 SEK
K0108.4201X70	20°	M20	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	286,18 SEK
K0108.4201X80	20°	M20	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	286,18 SEK
K0108.4201X90	20°	M20	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	286,18 SEK
K0108.4241X30	20°	M24	30	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	280,04 SEK
K0108.4241X40	20°	M24	40	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	291,78 SEK
K0108.4241X50	20°	M24	50	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	291,78 SEK
K0108.4241X60	20°	M24	60	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	291,78 SEK
K0108.4241X70	20°	M24	70	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	300,49 SEK
K0108.4241X80	20°	M24	80	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	300,49 SEK
K0108.4241X90	20°	M24	90	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	300,49 SEK
