        Spännspakar med innergänga, 20°

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ståldelar hållfasthetsklass 5.8.
Plastkulknopp i svart.Utförande:Plastbeläggning med fin struktur, svart.På begäran:Ytterligare innergängor och specialutföranden.
Måtten “H1” och “A” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0108_20 Spännspakar med innergänga, 20°

182 kB

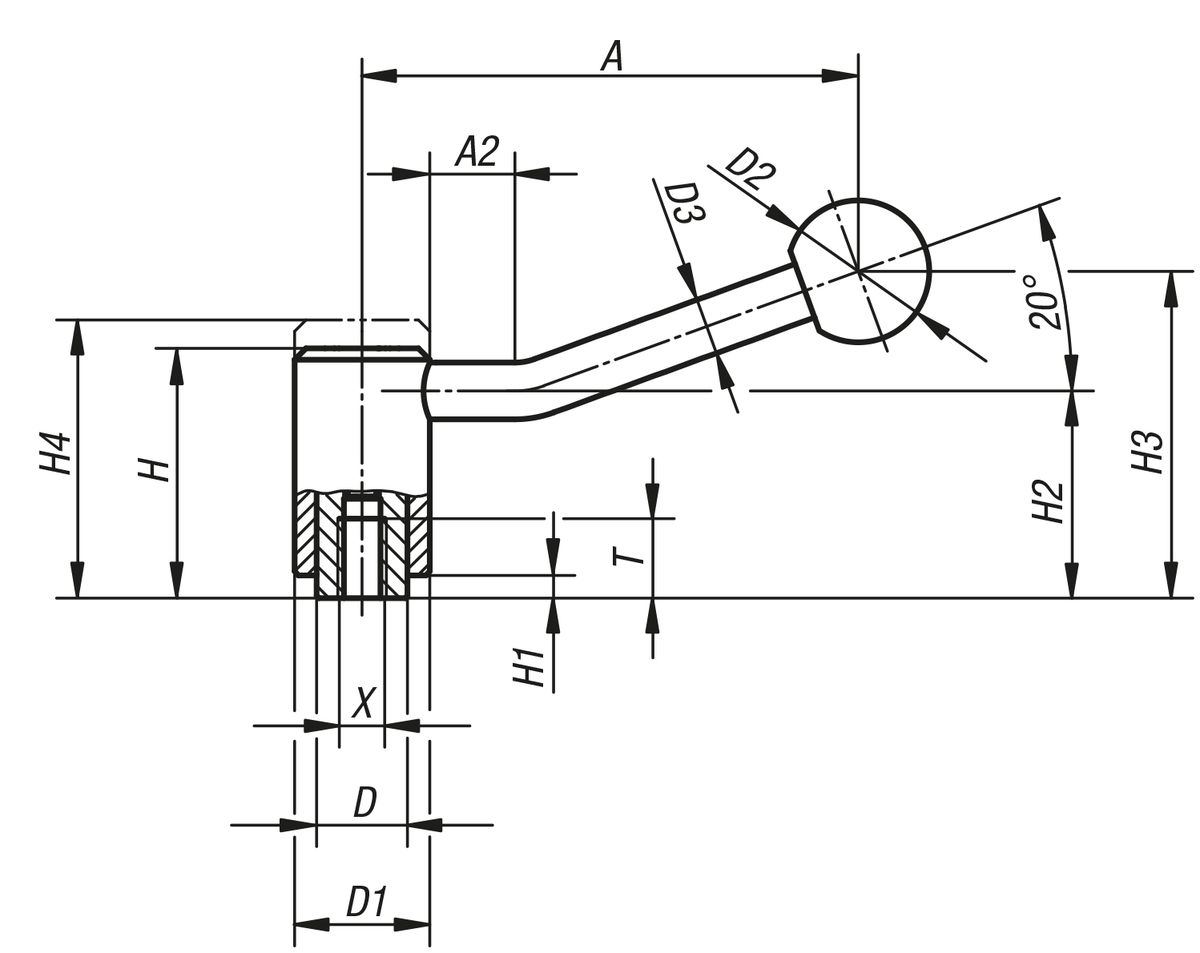

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Antal tänder	Pris
K0108.1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	139,81 SEK
K0108.1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	139,81 SEK
K0108.2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	173,28 SEK
K0108.2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	173,28 SEK
K0108.3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26	210,30 SEK
K0108.3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26	210,30 SEK
K0108.4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	247,87 SEK
K0108.4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	247,87 SEK
K0108.4241	20°	M24	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	264,11 SEK
