        Spännspakar rostfritt stål med innergänga, 0°

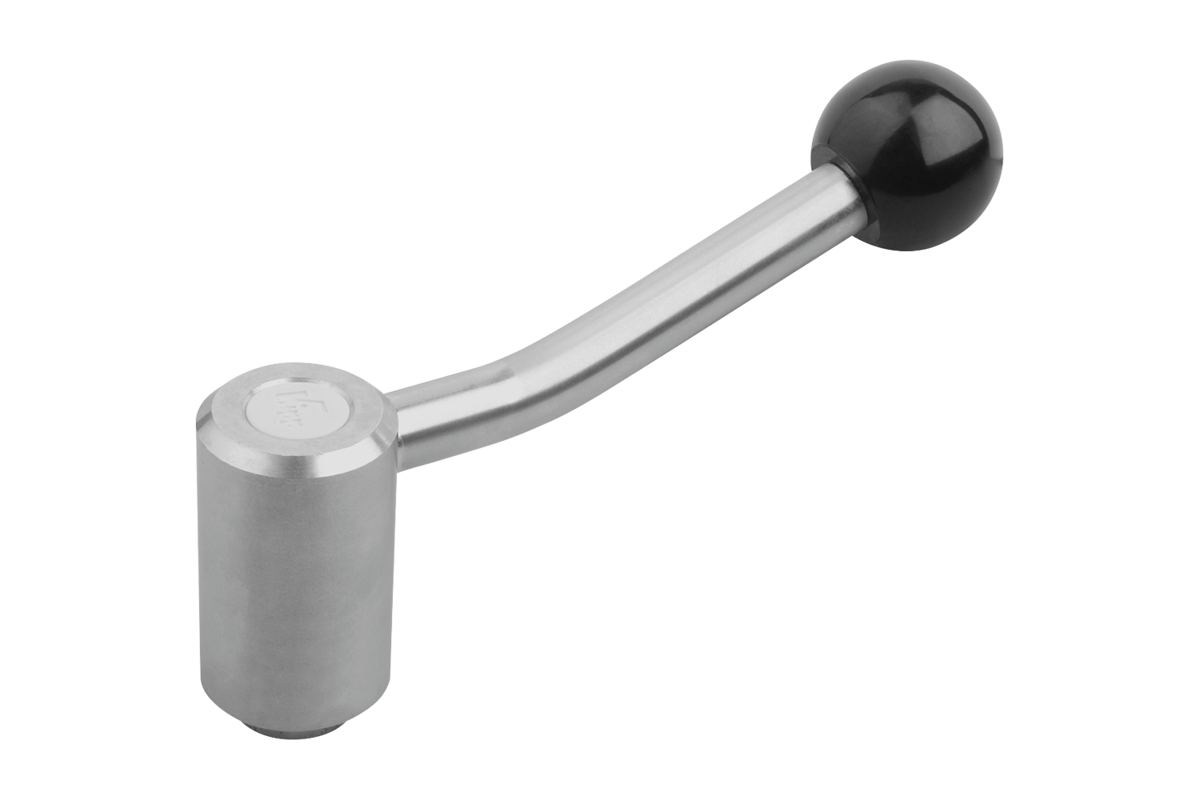

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ståldelar av rostfritt stål 1.4305.
Plastkulknopp i svart.Utförande:Blanka ståldelar.
Polerad kulknopp.Anmärkning:Ytterligare innergängor och specialutföranden.
Måtten "H1" och "A" kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0109_0 Spännspakar rostfritt stål med innergänga, 0°

114 kB

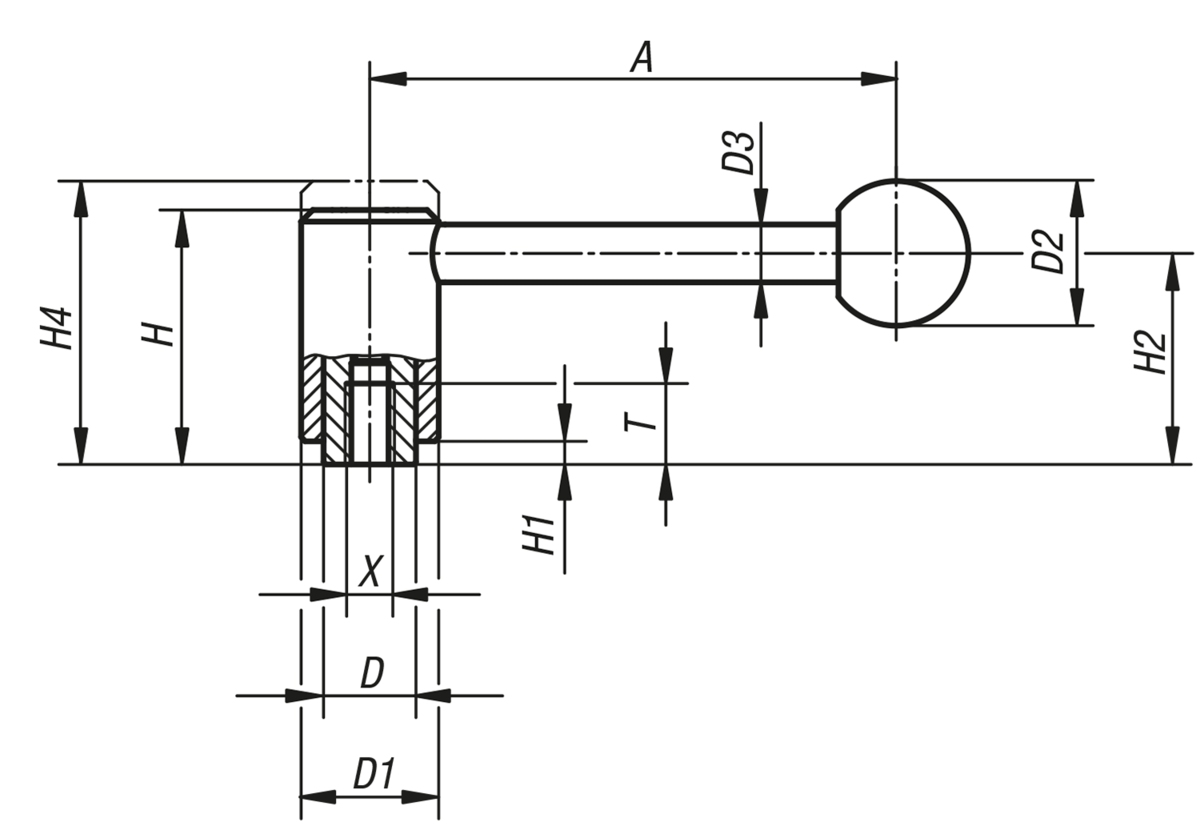

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Storlek	X	T	D	D1	D2	D3	H	H1	H2	H4	A	Antal tänder	Pris
K0109.1082	0°	1	M8	14	16	24	25	10	44,5	4,5	37	49,5	92	22	208,48 SEK
K0109.1102	0°	1	M10	14	16	24	25	10	44,5	4,5	37	49,5	92	22	208,48 SEK
K0109.2102	0°	2	M10	17	19	28	32	12	51,5	5,5	42	57,5	111	24	245,78 SEK
K0109.2122	0°	2	M12	17	19	28	32	12	51,5	5,5	42	57,5	111	24	245,78 SEK
K0109.3122	0°	3	M12	23	23	33	32	13	58	6	47	65	134,5	26	339,74 SEK
K0109.3162	0°	3	M16	23	23	33	32	13	58	6	47	65	134,5	26	339,74 SEK
K0109.4162	0°	4	M16	27	30	41	32	13	68,5	7,5	56,5	76,5	134	36	399,82 SEK
K0109.4202	0°	4	M20	27	30	41	32	13	68,5	7,5	56,5	76,5	134	36	399,82 SEK
