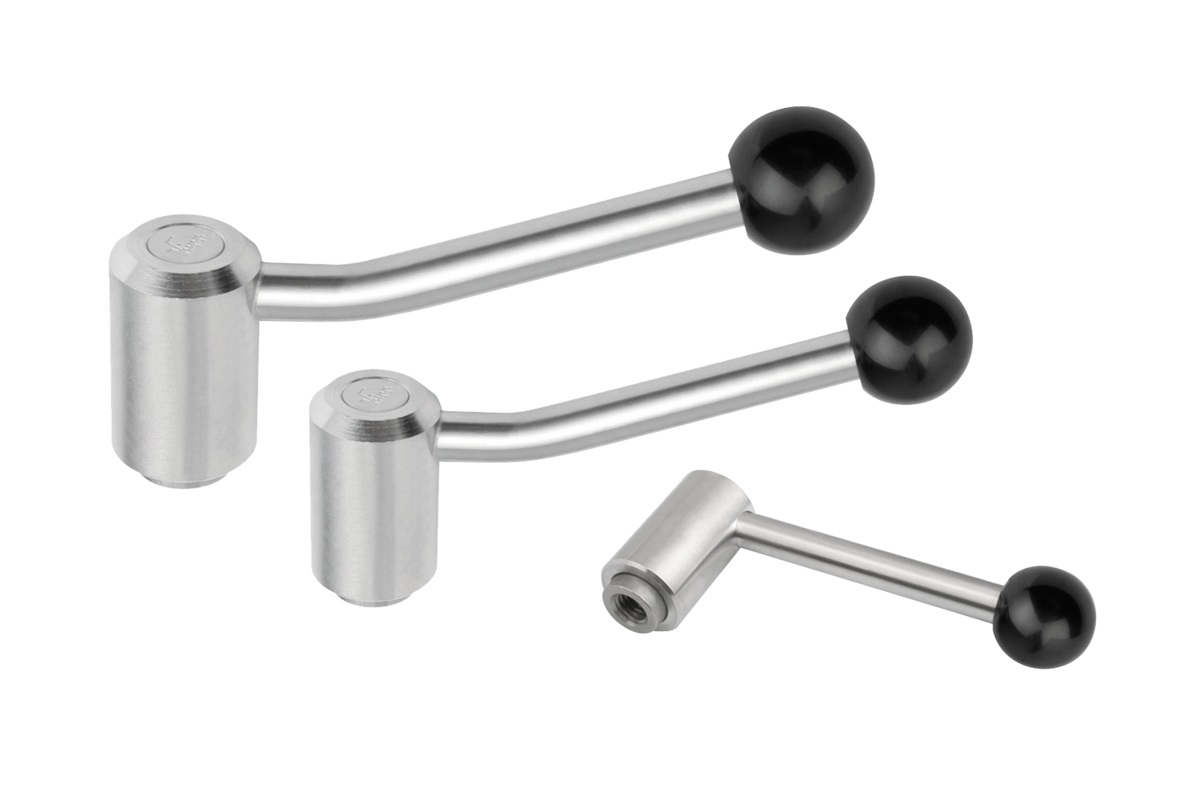

Spännspakar i rostfritt stål med innergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Spännspakar
      - Spännspakar i rostfritt stål med innergänga

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Ståldelar av rostfritt stål 1.4305.
Plastkulknopp i svart.

Utförande:Blanka ståldelar.
Polerad kulknopp.På begäran:Ytterligare innergängor och specialutföranden.
Måtten “H1” och “A” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0109 Spännspakar i rostfritt stål med innergänga

207 kB

Ritningar (total översikt)

Spännspakar rostfritt stål med innergänga, 0°

Mer information

Ritningar

Spännspakar rostfritt stål med innergänga, 0°

Artikelval/-filter.

Beställningsnr.	Form	X	T	A=Handtagslängd	D	D1	D2	D3	H	H1	H2	H4	Antal tänder	Pris
K0109.1082	0°	M8	14	92	16	24	25	10	44,5	4,5	37	49,5	22	255,61 SEK
K0109.1102	0°	M10	14	92	16	24	25	10	44,5	4,5	37	49,5	22	255,61 SEK
K0109.2102	0°	M10	17	111	19	28	32	12	51,5	5,5	42	57,5	24	301,35 SEK
K0109.2122	0°	M12	17	111	19	28	32	12	51,5	5,5	42	57,5	24	301,35 SEK
K0109.3122	0°	M12	23	134,5	23	33	32	13	58	6	47	65	26	416,51 SEK
K0109.3162	0°	M16	23	134,5	23	33	32	13	58	6	47	65	26	416,51 SEK
K0109.4162	0°	M16	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	490,34 SEK
K0109.4202	0°	M20	27	134	30	41	32	13	68,5	7,5	56,5	76,5	36	490,34 SEK

Spännspakar rostfritt stål med innergänga, 20°

Mer information

Ritningar

Spännspakar rostfritt stål med innergänga, 20°

Artikelval/-filter.

Beställningsnr.	Form	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Antal tänder	Pris
K0109.1081	20°	M8	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	255,61 SEK
K0109.1101	20°	M10	14	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	255,61 SEK
K0109.2101	20°	M10	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	301,35 SEK
K0109.2121	20°	M12	17	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	301,35 SEK
K0109.3121	20°	M12	23	128,5	15	23	33	32	13	58	6	47	81	65	26	416,51 SEK
K0109.3161	20°	M16	23	128,5	15	23	33	32	13	58	6	47	81	65	26	416,51 SEK
K0109.4161	20°	M16	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	490,34 SEK
K0109.4201	20°	M20	27	128,5	15	30	41	32	13	68,5	7,5	56,5	89,5	76,5	36	490,34 SEK
