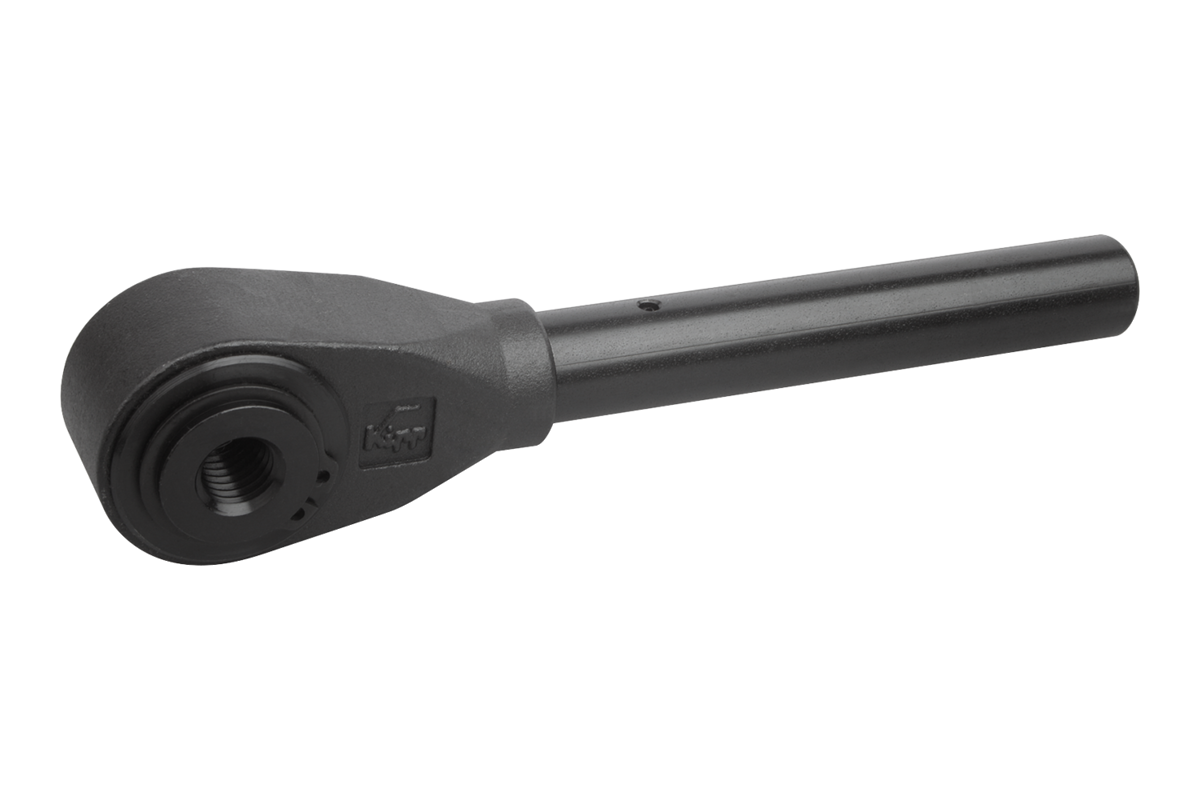

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i seghärdat stål, spännmutter och spännbult i sätthärdat automatstål.Utförande:Brunerat.
Mot pristillägg kan även matt- eller högglansförkromade utföranden levereras.
Anmärkning:Spännbult A (för spärrning) normalutförande:
För att spänna och lossa på begränsat spännutrymme när stora avstånd ska övervinnas. För att ändra spännriktning måste man ställa om spakhandtaget 180°.

Spännbult B specialutförande:
För att spänna och lossa på begränsat spännutrymme när små avstånd ska övervinnas. Spakhandtaget ställs inte om när spännriktningen ändras. Det måste dras ut för att kunna haka i nästa spår.
På begäran:Ytterligare innergängor, passhål och innerfyrkanter.
Måttet "E" kan levereras indelat stegvis i speciallängder mot pristillägg.
Specialutförande: spännbult B.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0128_IG Spännare med innergänga 161 kB

Ritningar

Spännare med innergänga

Artikelval/-filter.

Beställningsnr.

InfästningsalternativXA=handtagslängdA2DD1D2D3D4HH1H2H3Antal
spärrspår/låsspår
CADTillb.PrisBeställ
K0128.310innergängaM10150482233172236314,515,537 631,81 SEK
K0128.312innergängaM12150482233172236314,515,537 631,81 SEK
K0128.314innergängaM141805427382026433861948 755,65 SEK
K0128.316innergängaM161805427382026433861948 755,65 SEK
K0128.318innergängaM182307035452430514262148 971,64 SEK
K0128.320innergängaM202307035452430514262148 971,64 SEK
K0128.322innergängaM2230080425628356147623,549 1 329,03 SEK
K0128.324innergängaM2430080425628356147623,549 1 329,03 SEK
K0128.327innergängaM2730080425628356147623,549 1 329,03 SEK
K0128.330innergängaM304001106075323882537,526,5511 2 537,16 SEK
K0128.336innergängaM364001106075323882537,526,5511 2 537,16 SEK
K0128.342innergängaM424001106075323882537,526,5511 2 537,16 SEK
