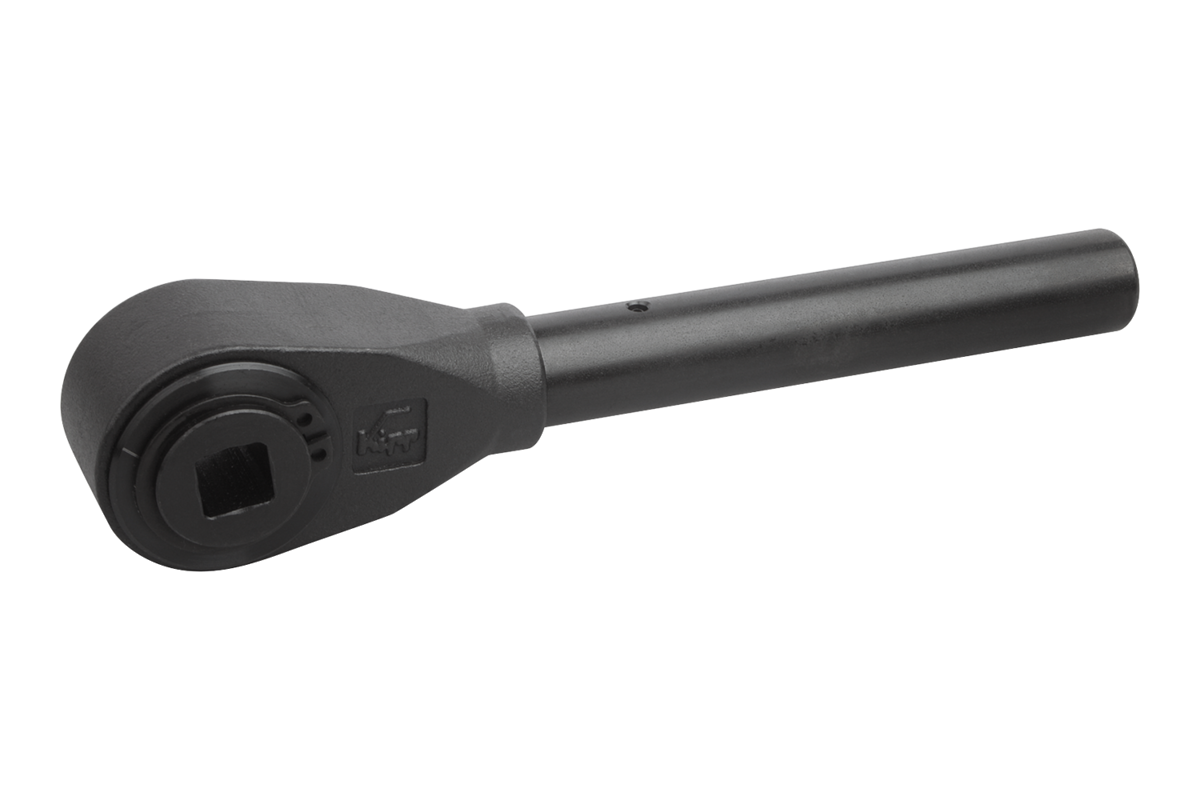

        Spännare med innerfyrkant

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i seghärdat stål, spännmutter och spännbult i sätthärdat automatstål.Utförande:Brunerat.
Mot pristillägg kan även matt- eller högglansförkromade utföranden levereras.Anmärkning:Spännbult A (för spärrning) normalutförande:
För att spänna och lossa på begränsat utrymme när stora avstånd ska övervinnas. För att ändra spännriktning måste man ställa om spakhandtaget 180°.

Spännbult B specialutförande:
För att spänna och lossa på begränsat utrymme när små avstånd ska övervinnas. För att ändra spännriktning ställer man inte om spakhandtaget. Det måste dras ut för att kunna haka i nästa spår.

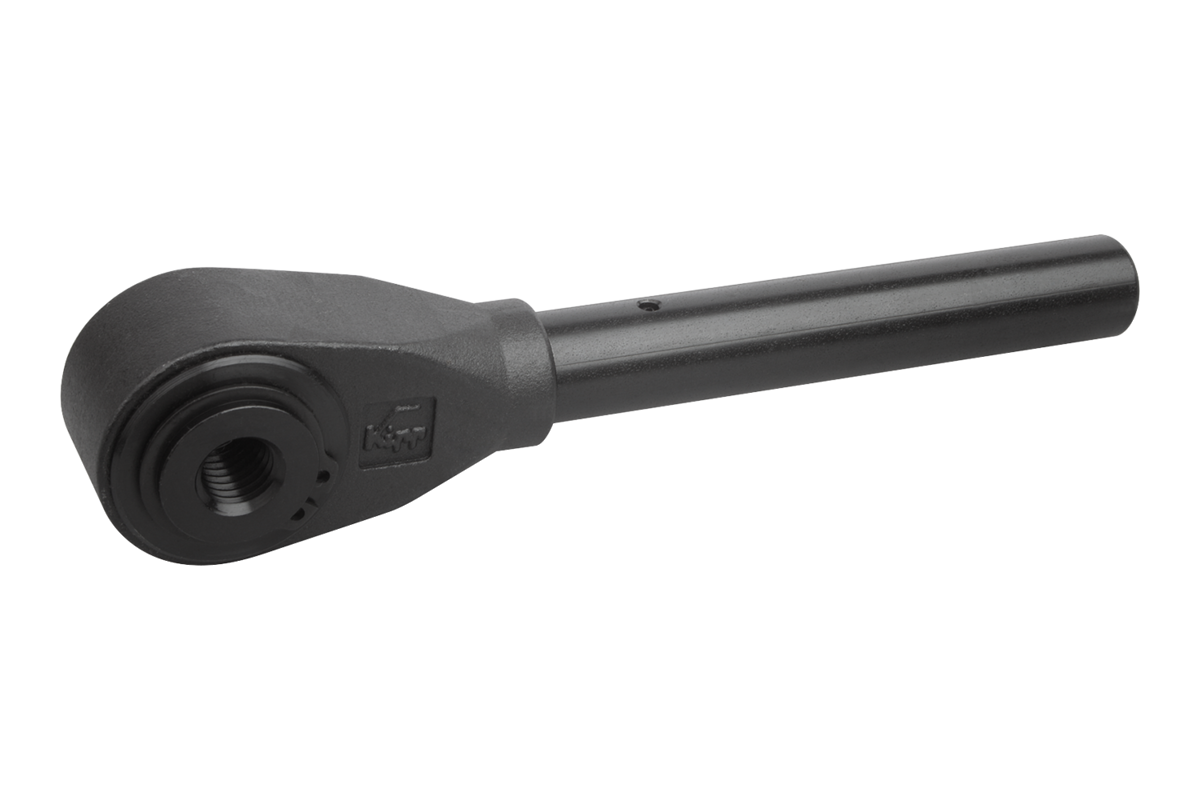

Spännare med passhål Ø H7 med kilspår enlig DIN 6885 Bl.1.På begäran:Ytterligare innergängor, passhål och innerfyrkanter.
Måttet “A” kan levereras indelat stegvis i speciallängder mot pristillägg.
Specialutförande: spännbult B.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0128_IV Spännare med innerfyrkant

163 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Infästningsalternativ	SW	A=Handtagslängd	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Antal spärrspår/låsspår	Pris
K0128.510	innerfyrkant	10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	909,97 SEK
K0128.512	innerfyrkant	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	909,97 SEK
K0128.513	innerfyrkant	13	180	54	27	38	20	26	43	38	6	19	4	8	1 075,39 SEK
K0128.514	innerfyrkant	14	180	54	27	38	20	26	43	38	6	19	4	8	1 075,39 SEK
K0128.517	innerfyrkant	17	230	70	35	45	24	30	51	42	6	21	4	8	1 447,77 SEK
K0128.519	innerfyrkant	19	300	80	42	56	28	35	61	47	6	23,5	4	9	1 993,65 SEK
K0128.520	innerfyrkant	20	300	80	42	56	28	35	61	47	6	23,5	4	9	1 993,65 SEK
K0128.522	innerfyrkant	22	300	80	42	56	28	35	61	47	6	23,5	4	9	1 993,65 SEK
K0128.524	innerfyrkant	24	300	80	42	56	28	35	61	47	6	23,5	4	9	1 993,65 SEK
K0128.530	innerfyrkant	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	3 772,69 SEK
K0128.532	innerfyrkant	32	400	110	60	75	32	38	82	53	7,5	26,5	5	11	3 772,69 SEK
