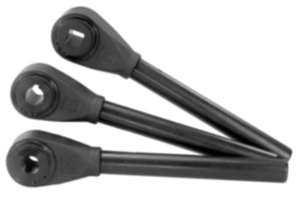

BeskrivningMaterial:Hus i seghärdat stål, spännmutter och spännbult i sätthärdat automatstål.Utförande:Brunerat.
Mot pristillägg kan även matt- eller högglansförkromade utföranden levereras.
Anmärkning:Spännbult A (för spärrning) normalutförande:

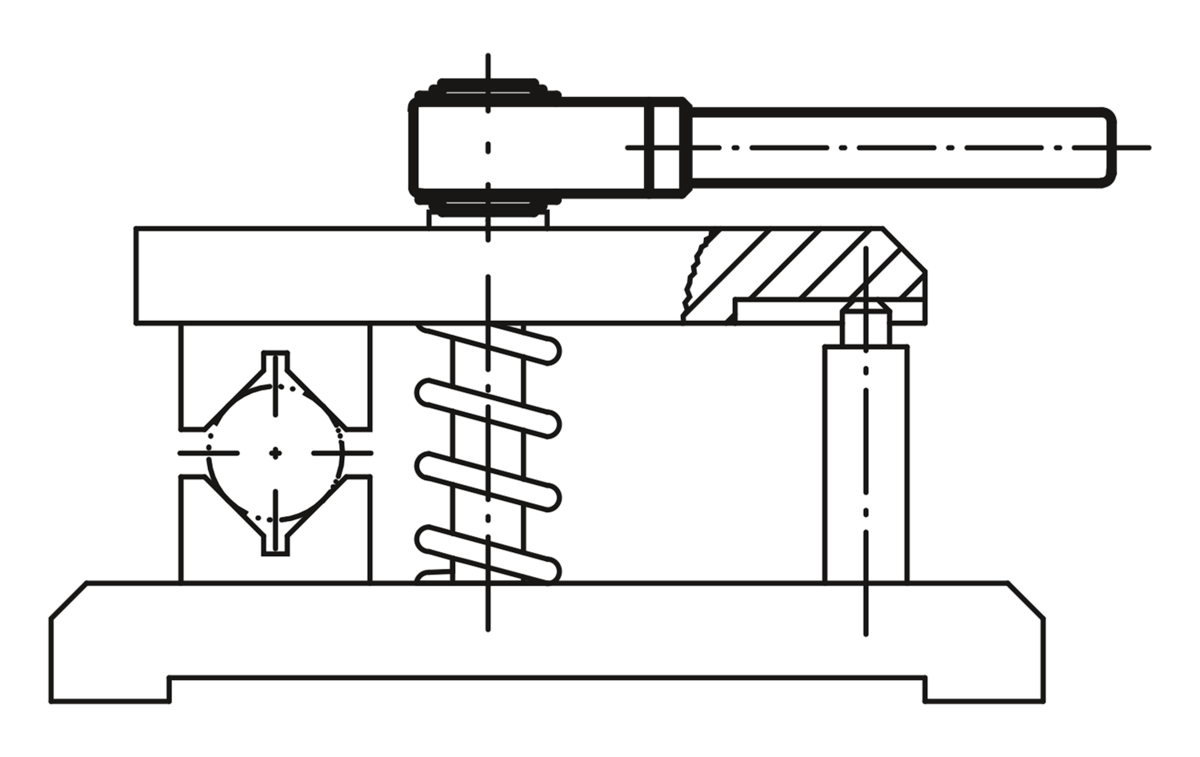

För att spänna och lossa på begränsat spännutrymme när stora avstånd ska övervinnas. För att ändra spännriktning måste man ställa om spakhandtaget 180°.

Spännbult B specialutförande:
För att spänna och lossa på begränsat spännutrymme när små avstånd ska övervinnas. Spakhandtaget ställs inte om när spännriktningen ändras. Det måste dras ut för att kunna haka i nästa spår.
På begäran:Ytterligare innergängor, passhål och innerfyrkanter.
Måttet "E" kan levereras indelat stegvis i speciallängder mot pristillägg.
Specialutförande: spännbult B.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0128 Spännare 247 kB

Ritningar (total översikt)

Spännare

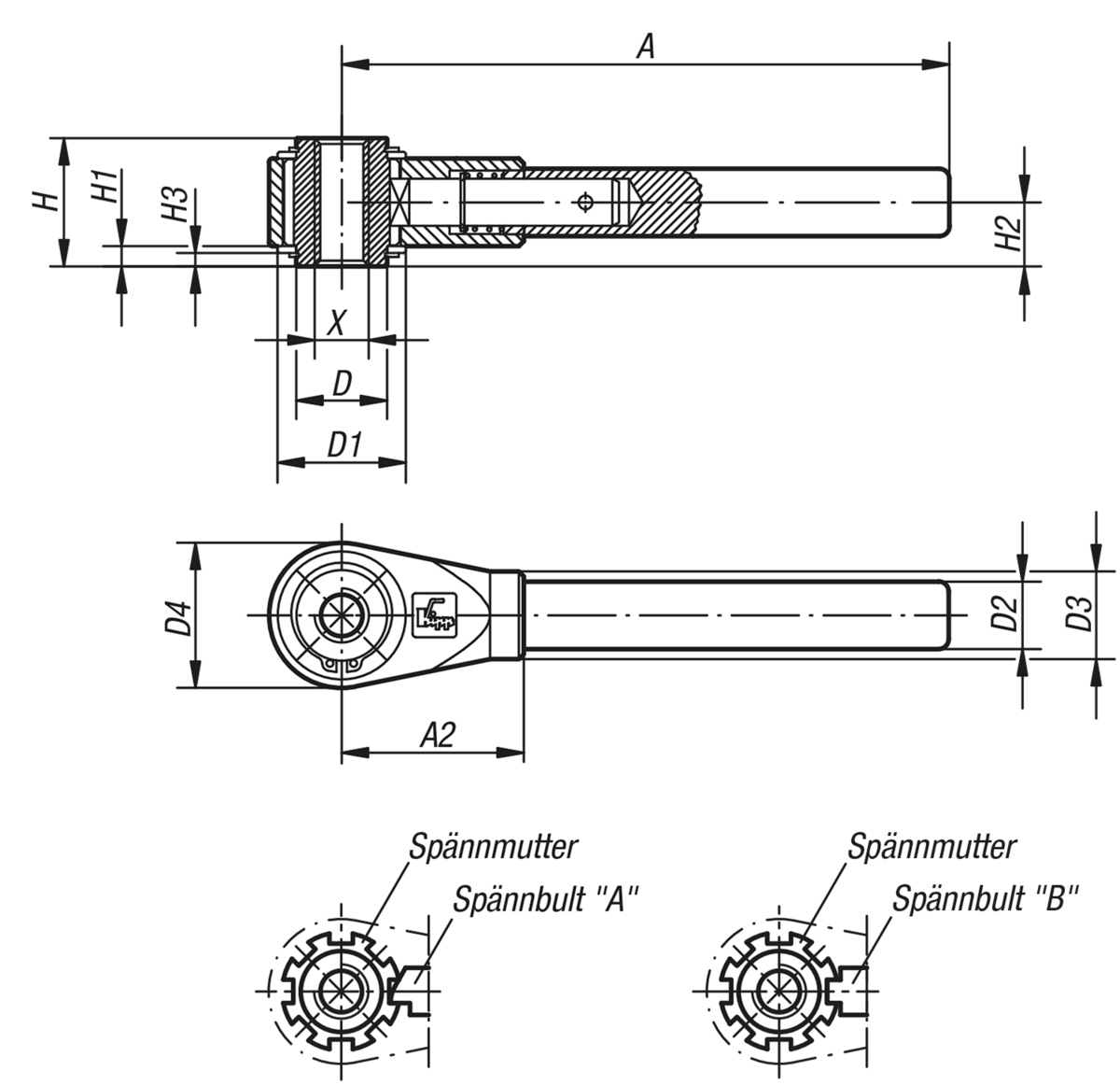

Spännare med innergänga

Mer information

Ritningar

Spännare med innergänga

Artikelval/-filter.

Beställningsnr.

StorlekGängtypXDD1D2D3HH1H2H3CAA1=handtagslängdEAntal
spärrspår/låsspår
CADTillb.PrisBeställ
K0128.3101innergängaM1022331722314,515,5336481681507 631,81 SEK
K0128.3121innergängaM1222331722314,515,5336481681507 631,81 SEK
K0128.3142innergängaM14273820263861944354201,51808 755,65 SEK
K0128.3162innergängaM16273820263861944354201,51808 755,65 SEK
K0128.3183innergängaM18354524304262145170255,52308 971,64 SEK
K0128.3203innergängaM20354524304262145170255,52308 971,64 SEK
K0128.3224innergängaM224256283547623,546180330,53009 1 329,03 SEK
K0128.3244innergängaM244256283547623,546180330,53009 1 329,03 SEK
K0128.3274innergängaM274256283547623,546180330,53009 1 329,03 SEK
K0128.3305innergängaM3060753238537,526,558211044140011 2 537,16 SEK
K0128.3365innergängaM3660753238537,526,558211044140011 2 537,16 SEK
K0128.3425innergängaM4260753238537,526,558211044140011 2 537,16 SEK

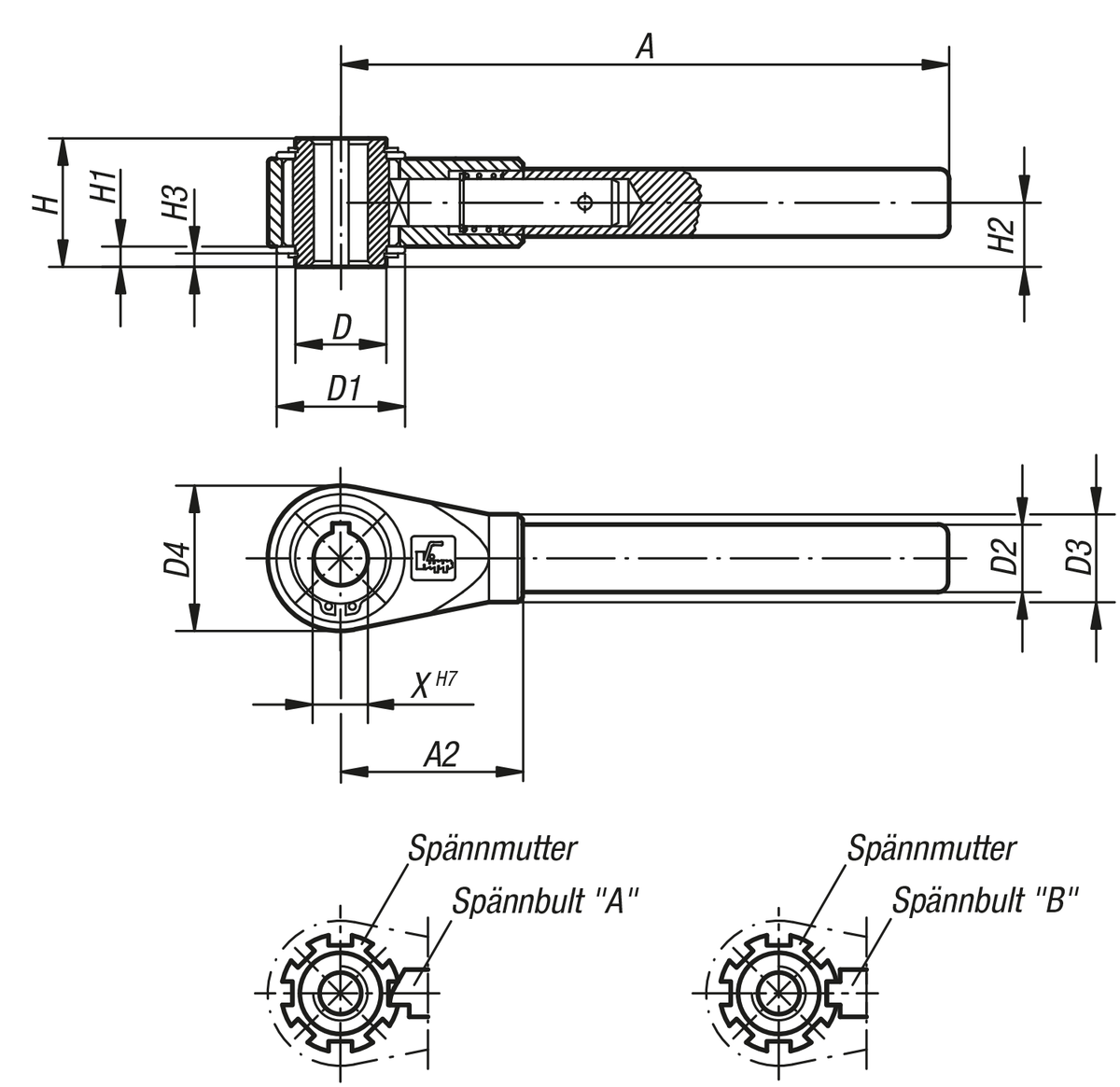

Spännare med passhål

Mer information

Ritningar

Spännare med passhål

Artikelval/-filter.

Beställningsnr.GängtypStorlekPasshål Ø H7 med
passkilspår enl.
DIN 6885 Bl. 1
DD1D2D3HH1H2H3CAA1=handtagslängdEAntal
spärrspår/låsspår
CADTillb.PrisBeställ
K0128.412passhål med spår11222331722314,515,5336481681507 802,98 SEK
K0128.414passhål med spår214273820263861944354201,51808 957,96 SEK
K0128.415passhål med spår215273820263861944354201,51808 957,96 SEK
K0128.416passhål med spår216273820263861944354201,51808 957,96 SEK
K0128.418passhål med spår318354524304262145170255,52308 1 282,01 SEK
K0128.420passhål med spår320354524304262145170255,52308 1 282,01 SEK
K0128.422passhål med spår4224256283547623,546180330,53009 1 747,35 SEK
K0128.425passhål med spår4254256283547623,546180330,53009 1 747,35 SEK
K0128.427passhål med spår4274256283547623,546180330,53009 1 747,35 SEK
K0128.430passhål med spår53060753238537,526,558211044140011 3 319,87 SEK
K0128.436passhål med spår53660753238537,526,558211044140011 3 319,87 SEK

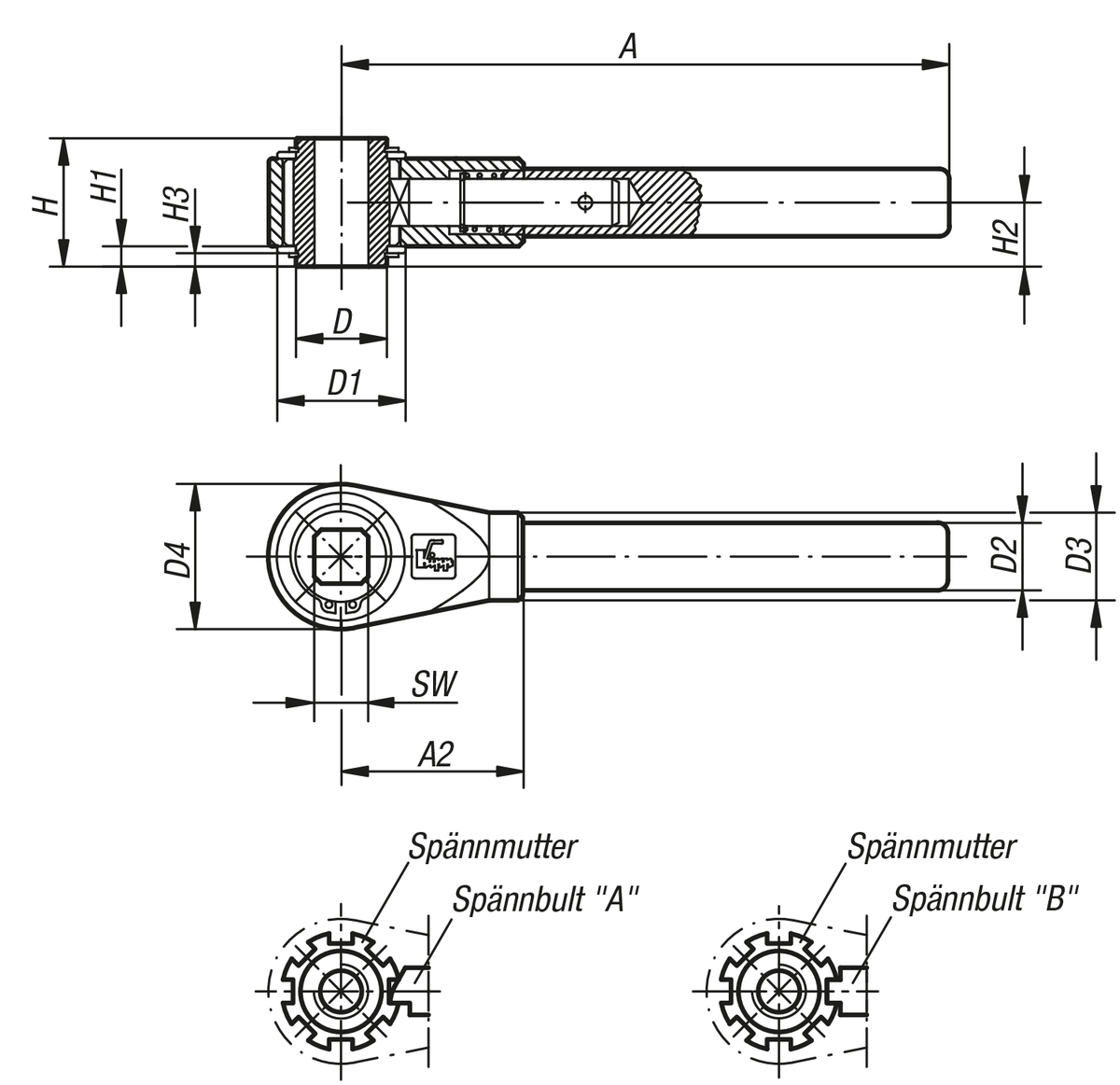

Spännare med innerfyrkant

Mer information

Ritningar

Spännare med innerfyrkant

Artikelval/-filter.

Beställningsnr.GängtypStorlekInnerfyrkant
NV
DD1D2D3HH1H2H3CAA1=handtagslängdEAntal
spärrspår/låsspår
CADTillb.PrisBeställ
K0128.510innerfyrkant11022331722314,515,5336481681507 742,06 SEK
K0128.512innerfyrkant11222331722314,515,5336481681507 742,06 SEK
K0128.513innerfyrkant213273820263861944354201,51808 877,07 SEK
K0128.514innerfyrkant214273820263861944354201,51808 877,07 SEK
K0128.517innerfyrkant317354524304262145170255,52308 1 180,75 SEK
K0128.519innerfyrkant4194256283547623,546180330,53009 1 626,02 SEK
K0128.520innerfyrkant4204256283547623,546180330,53009 1 626,02 SEK
K0128.522innerfyrkant4224256283547623,546180330,53009 1 626,02 SEK
K0128.524innerfyrkant4244256283547623,546180330,53009 1 626,02 SEK
K0128.530innerfyrkant53060753238537,526,558211044140011 3 076,80 SEK
K0128.532innerfyrkant53260753238537,526,558211044140011 3 076,80 SEK
