Plana spännspakar med yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Spännspakar
      - Plana spännspakar med yttergänga

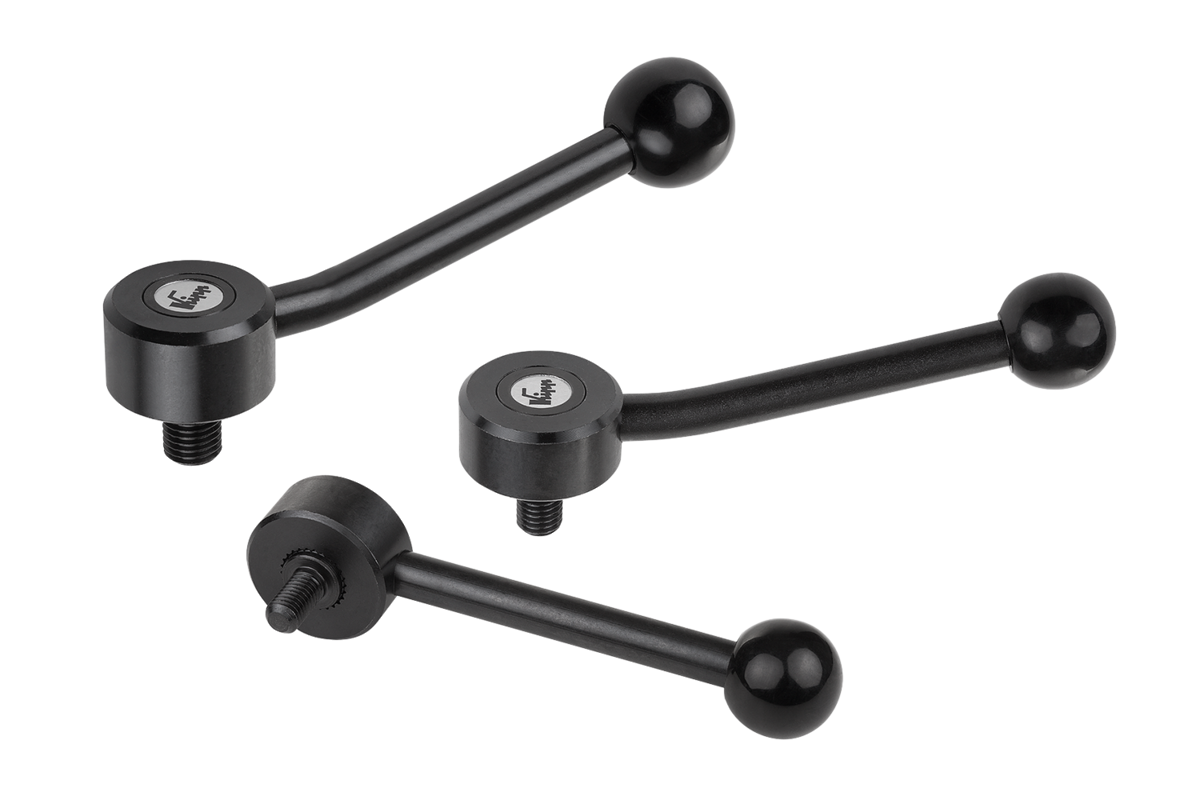

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Ståldelar hållfasthetsklass 5.8.
Plastkulknopp i svart.Utförande:Brunerat.På begäran:Ytterligare yttergängor, skruvlängder och specialutföranden.
Måtten “H1” och “A” kan på begäran levereras i andra längder mot pristillägg.Ritningsinformation:

1) Plan ände DIN EN ISO 4753

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0114 Plana spännspakar med yttergänga

232 kB

Ritningar (total översikt)

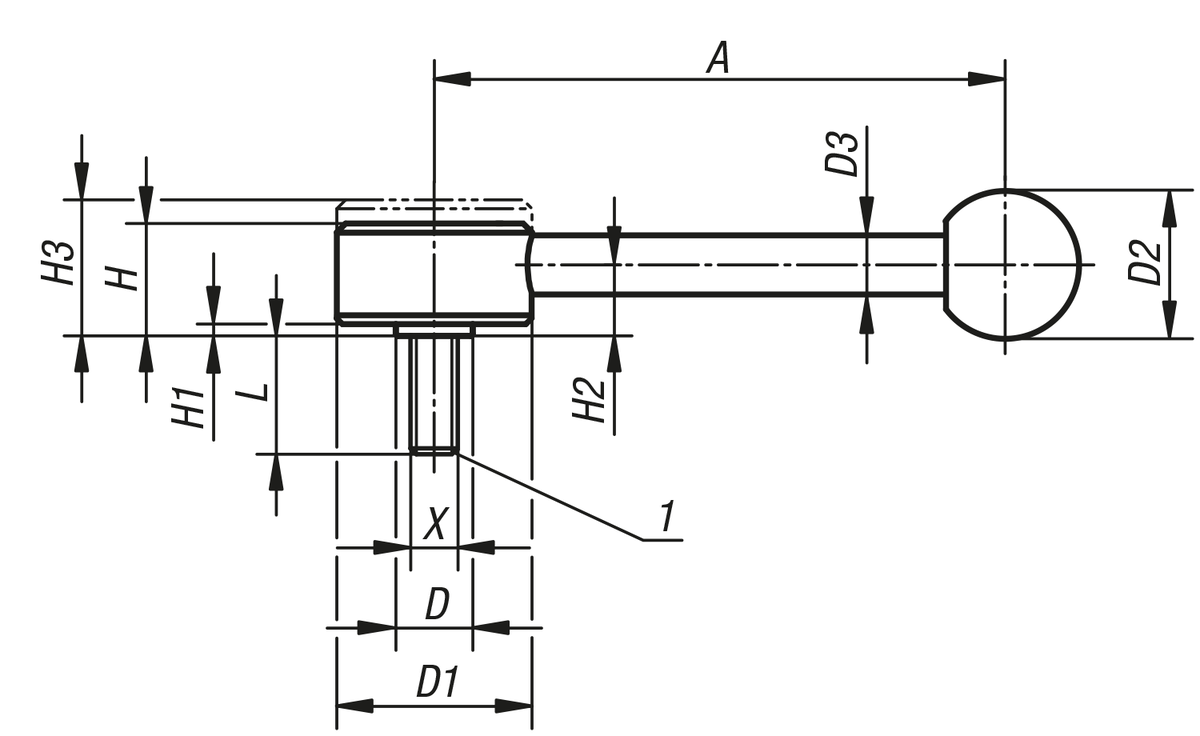

Plana spännspakar med yttergänga, 0°

Mer information

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Form	X	A=Handtagslängd	D	D1	D2	D3	H	H1	H2	H3	L	Antal tänder
K0114.1081X	0°	M8	102	13,5	33	25	10	19	2	12	23	15/20/25/30/40/50/60	20
K0114.1101X	0°	M10	102	13,5	33	25	10	19	2	12	23	15/20/25/30/40/50/60	20
K0114.2101X	0°	M10	131	19	41	30	12	22	2	13,5	26	20/25/30/40/50/60	24
K0114.2121X	0°	M12	131	19	41	30	12	22	2	13,5	26	20/25/30/40/50/60	24
K0114.3121X	0°	M12	148	23	45	37	14	28	2	17	33	20/25/30/40/50/60	26
K0114.3161X	0°	M16	148	23	45	37	14	28	2	17	33	20/25/30/40/50/60	26

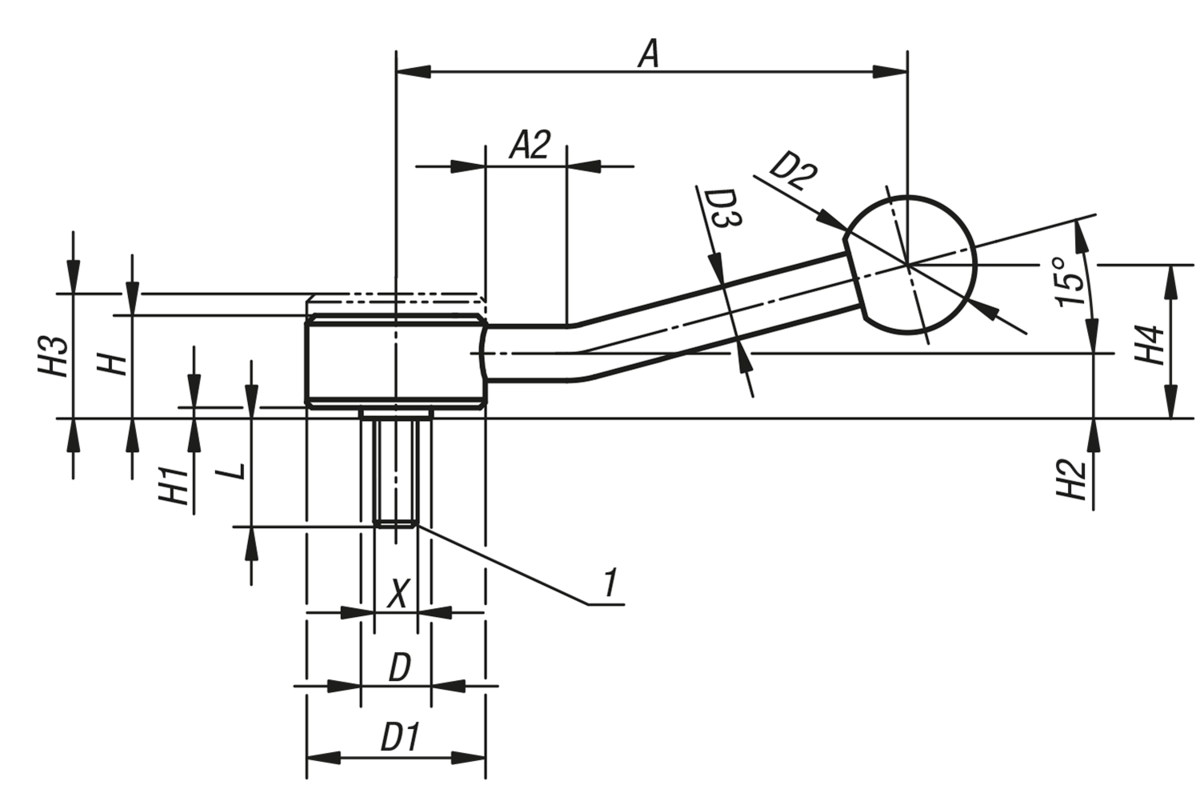

Plana spännspakar med yttergänga, 15°

Mer information

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Form	X	A=Handtagslängd	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Antal tänder	L
K0114.1082X	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	20	15/20/25/30/40/50/60
K0114.1102X	15°	M10	100	15	13,5	33	25	10	19	2	12	23	29	20	15/20/25/30/40/50/60
K0114.2102X	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
K0114.2122X	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
K0114.3122X	15°	M12	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
K0114.3162X	15°	M16	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
