        Plana spännspakar med innergänga, 15°

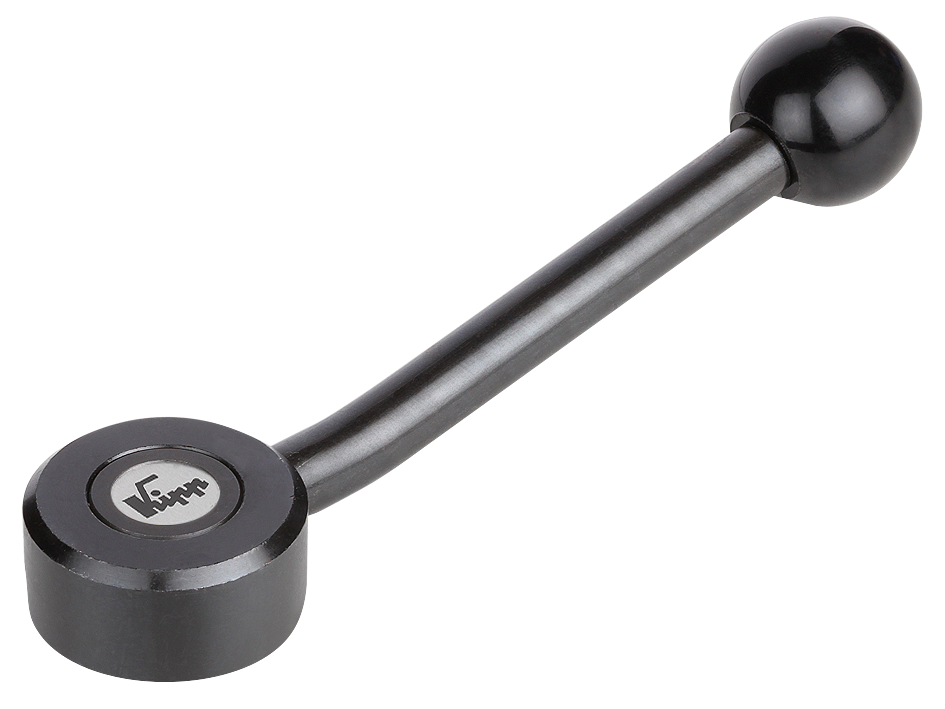

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ståldelar hållfasthetsklass 5.8.
Plastkulknopp i svart.Utförande:Brunerat.På begäran:Ytterligare innergängor och specialutföranden.
Måtten “H1” och “A” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0114_15 Plana spännspakar med innergänga, 15°

177 kB

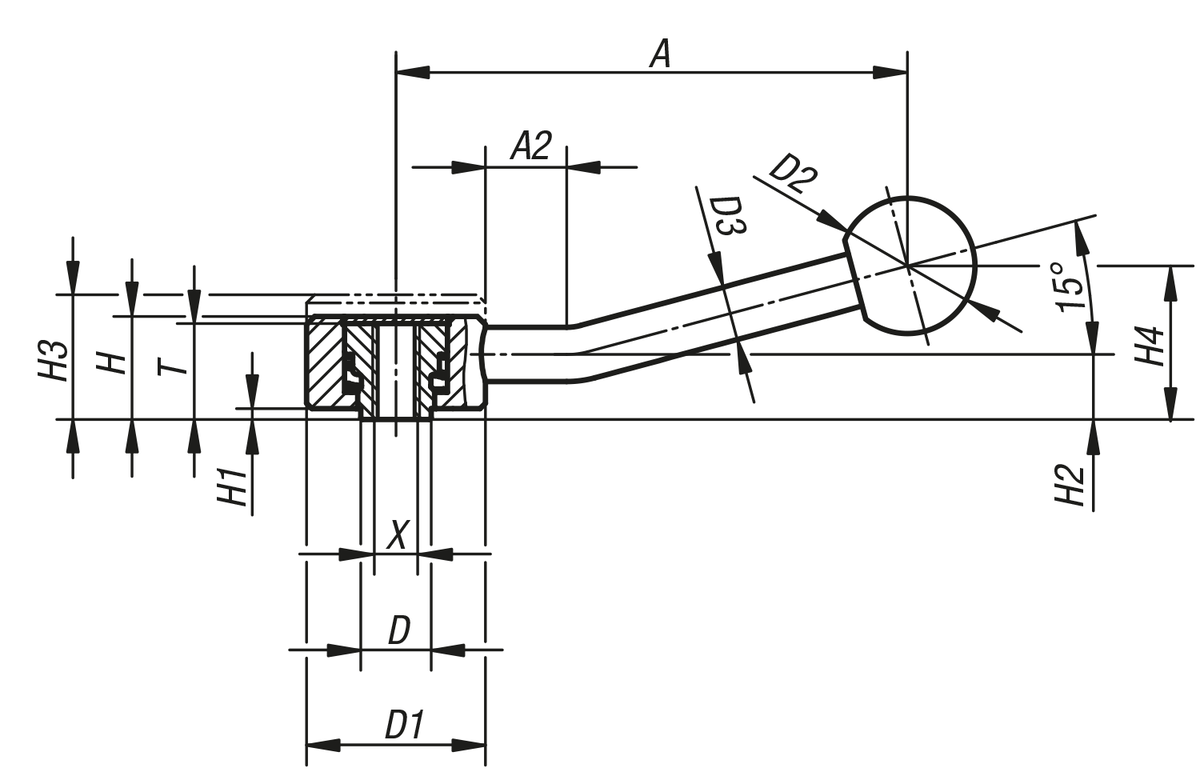

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Antal tänder	Pris
K0114.1062	15°	M6	18	100	15	13,5	33	25	10	19	2	12	23	29	26	167,25 SEK
K0114.1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	167,25 SEK
K0114.2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	204,27 SEK
K0114.2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	204,27 SEK
K0114.3122	15°	M12	27	145	15	23	45	37	14	28	2	17	33	48	36	238,28 SEK
K0114.3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	238,28 SEK
