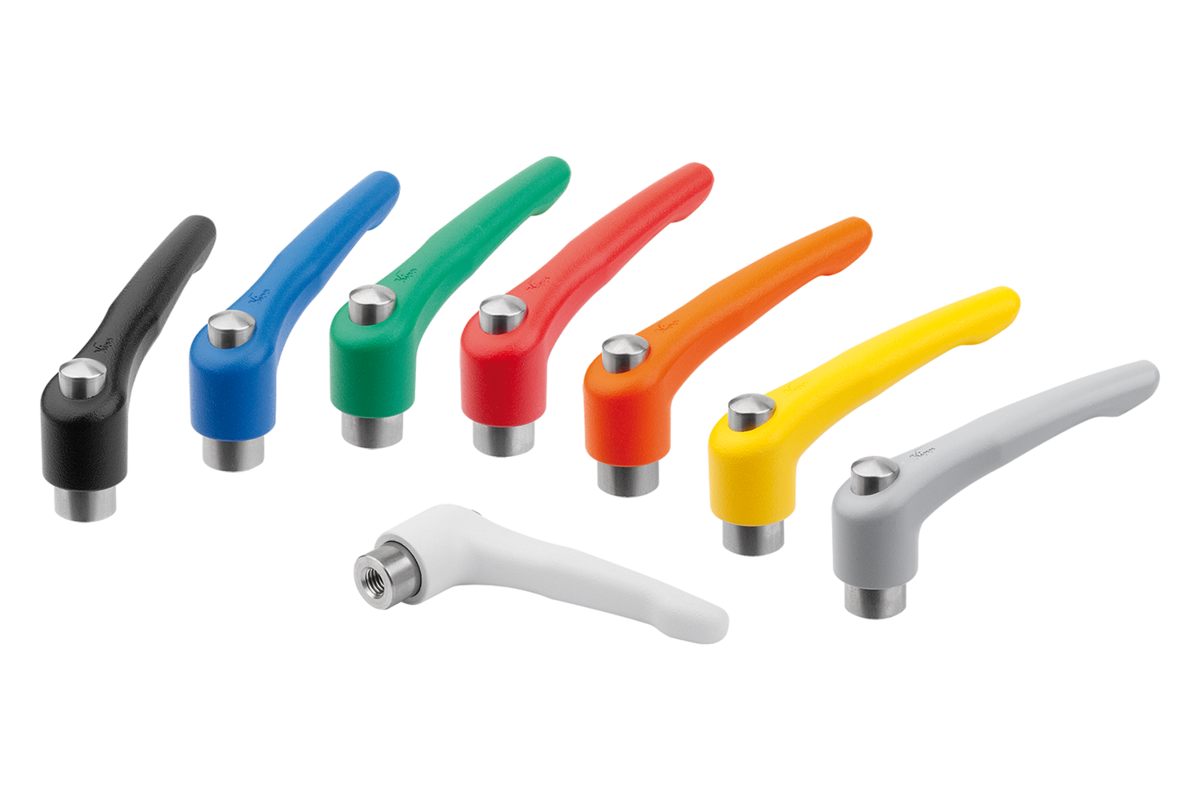

      - Låsspak i zinkgods med innergänga och skyddslock, gänginsats i rostfritt stål

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Greppspak av zinkgods enligt DIN EN 12844.
ståldelar av rostfritt stål 1.4305.
Skyddshätta av rostfritt stål 1.4305.

Utförande:Gripspak med plastbeläggning.
Blanka ståldelar.På begäran:Ytterligare innergängor, färger och specialutföranden.
Måttet “H1” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0123 Låsspak i zinkgods med innergänga och skyddslock, gänginsats i rostfritt stål

259 kB

Ritningar (total översikt)

Låsspakar med skyddshätta
med innergänga, ståldelar av rostfritt stål, sidenmatt

Mer information

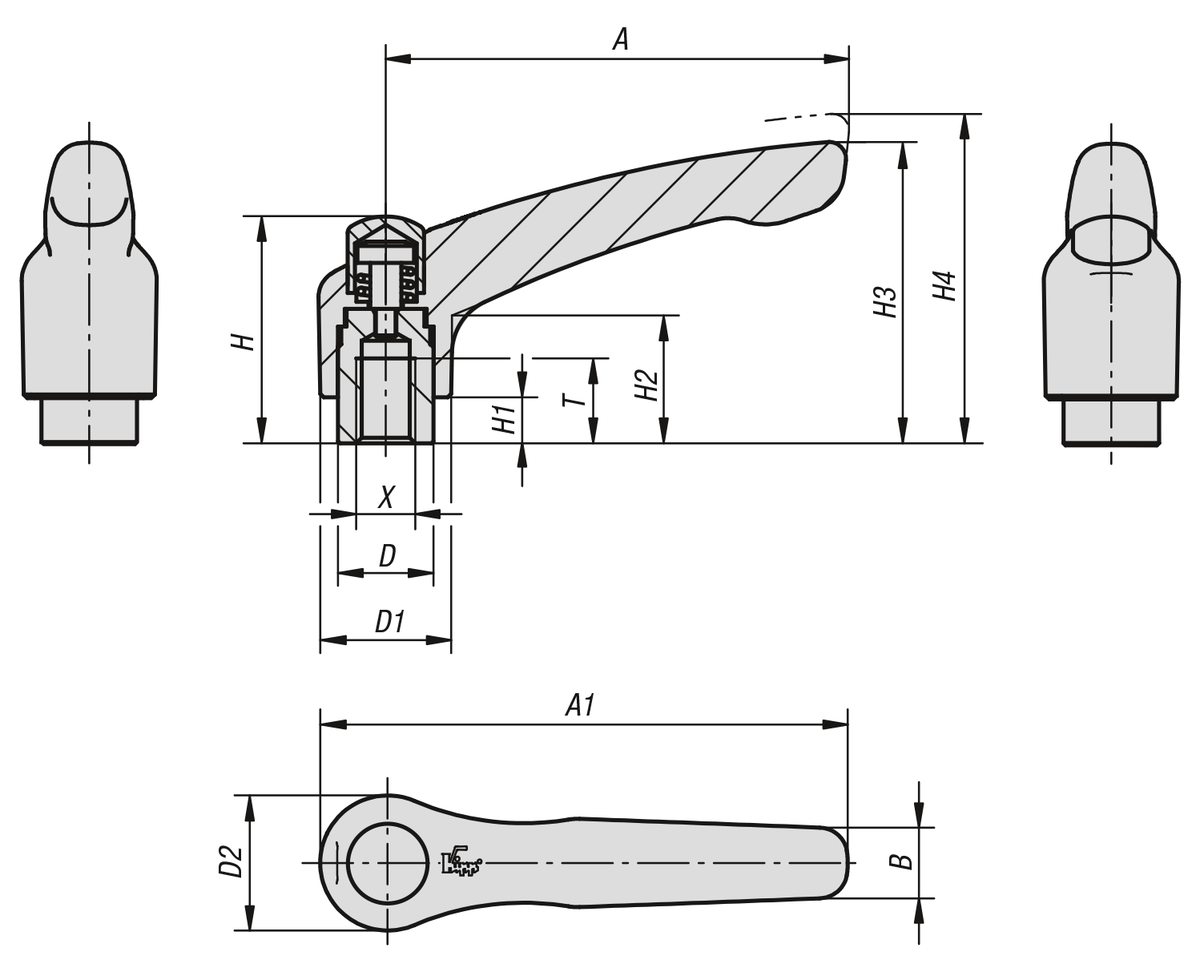

Ritningar

Låsspakar med skyddshätta med innergänga, ståldelar av rostfritt stål, sidenmatt

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	Storlek	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Antal tänder	Pris
K0123.92061	Svart RAL 9005	sidenmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.92081	Svart RAL 9005	sidenmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.93081	Svart RAL 9005	sidenmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.93101	Svart RAL 9005	sidenmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK

Låsspakar med skyddshätta
med innergänga, ståldelar av rostfritt stål, strukturmatt

Mer information

Ritningar

Låsspakar med skyddshätta med innergänga, ståldelar av rostfritt stål, strukturmatt

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	Storlek	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Antal tänder	Pris
K0123.9206181	svart RAL 9005	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206182	ren orange RAL 2004	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206183	rapsgul RAL 1021	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206184	trafikrött RAL 3020	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206185	signalgrön RAL 6032	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206186	trafikblå RAL 5017	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206187	ljusgrå RAL 7035	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9206188	fönstergrå RAL 7040	strukturmatt	2	M6	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208181	svart RAL 9005	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208182	ren orange RAL 2004	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208183	rapsgul RAL 1021	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208184	trafikrött RAL 3020	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208185	signalgrön RAL 6032	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208186	trafikblå RAL 5017	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208187	ljusgrå RAL 7035	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9208188	fönstergrå RAL 7040	strukturmatt	2	M8	12	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	91,59 SEK
K0123.9308181	svart RAL 9005	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308182	ren orange RAL 2004	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308183	rapsgul RAL 1021	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308184	trafikrött RAL 3020	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308185	signalgrön RAL 6032	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308186	trafikblå RAL 5017	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308187	ljusgrå RAL 7035	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9308188	fönstergrå RAL 7040	strukturmatt	3	M8	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310181	svart RAL 9005	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310182	ren orange RAL 2004	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310183	rapsgul RAL 1021	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310184	trafikrött RAL 3020	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310185	signalgrön RAL 6032	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310186	trafikblå RAL 5017	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310187	ljusgrå RAL 7035	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
K0123.9310188	fönstergrå RAL 7040	strukturmatt	3	M10	14	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	104,03 SEK
