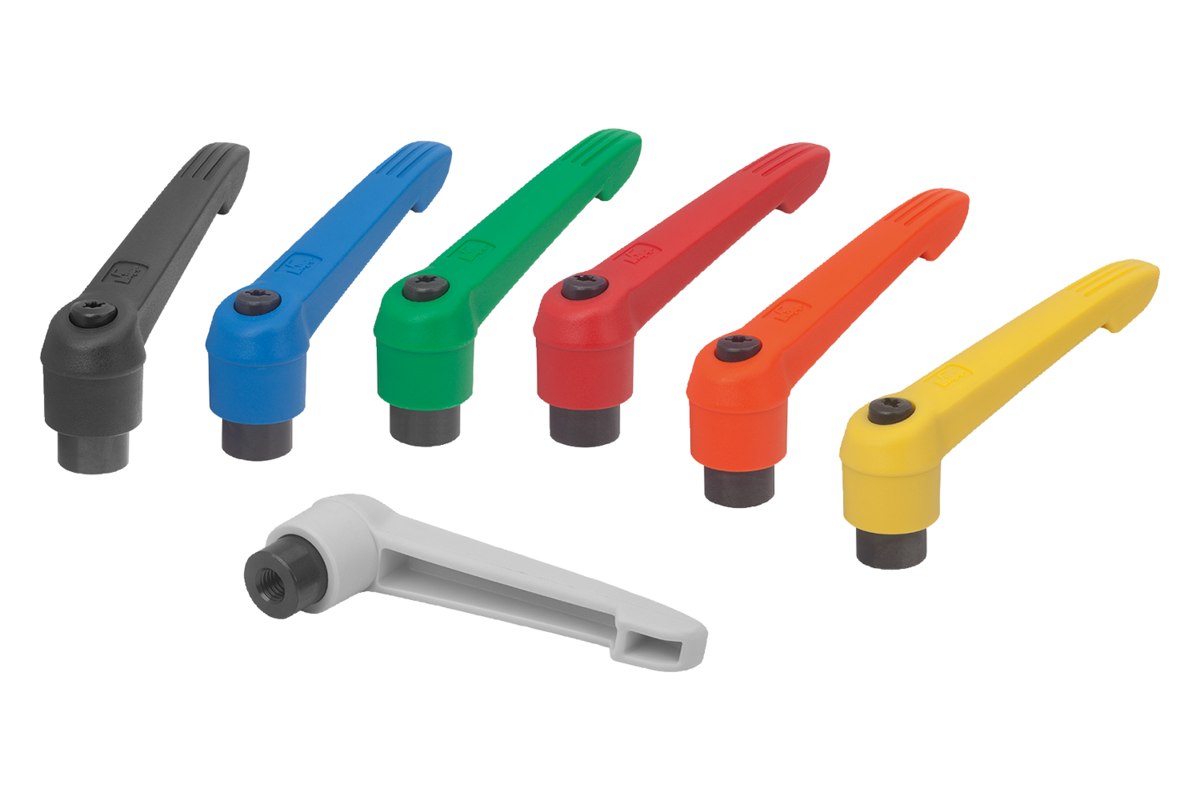

Låsspakar med innergänga och plasthandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Låsspakar
      - Låsspakar med innergänga och plasthandtag

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Greppspak av glasfiberförstärkt plast med kuggring av zinkgods.
Ståldelar hållfasthetsklass 5.8.Utförande:Brunerade ståldelar.På begäran:Ytterligare innergängor och specialutföranden.
Måttet “H1” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0269 Låsspakar med innergänga och plasthandtag

559 kB

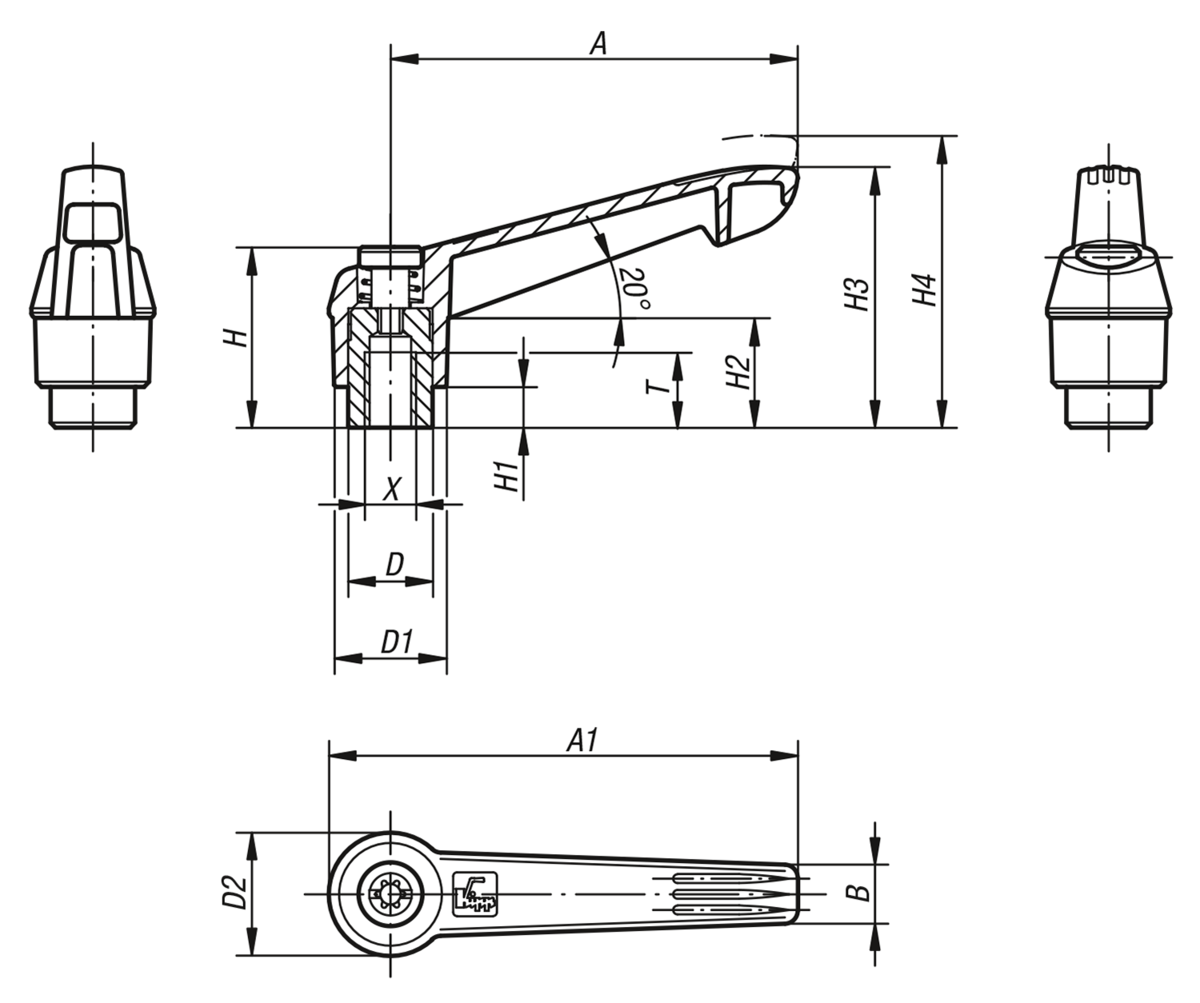

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Material grundkropp	Storlek	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Antal tänder	Pris
K0269.1041	svartgrå RAL 7021	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.1042	ren orange RAL 2004	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10416	rapsgul RAL 1021	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10484	trafikrött RAL 3020	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10486	signalgrön RAL 6032	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10487	trafikblå RAL 5017	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK

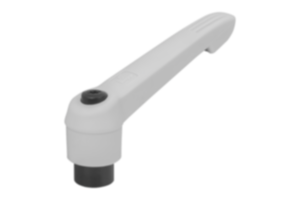

K0269.10488	ljusgrå RAL 7035	plast	1	M4	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.1051	svartgrå RAL 7021	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.1052	ren orange RAL 2004	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10516	rapsgul RAL 1021	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10584	trafikrött RAL 3020	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10586	signalgrön RAL 6032	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10587	trafikblå RAL 5017	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10588	ljusgrå RAL 7035	plast	1	M5	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.1061	svartgrå RAL 7021	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.1062	ren orange RAL 2004	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10616	rapsgul RAL 1021	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10684	trafikrött RAL 3020	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10686	signalgrön RAL 6032	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10687	trafikblå RAL 5017	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.10688	ljusgrå RAL 7035	plast	1	M6	9	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	29,36 SEK
K0269.2061	svartgrå RAL 7021	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.2062	ren orange RAL 2004	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20616	rapsgul RAL 1021	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20684	trafikrött RAL 3020	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20686	signalgrön RAL 6032	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20687	trafikblå RAL 5017	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20688	ljusgrå RAL 7035	plast	2	M6	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.2081	svartgrå RAL 7021	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.2082	ren orange RAL 2004	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20816	rapsgul RAL 1021	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20884	trafikrött RAL 3020	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20886	signalgrön RAL 6032	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20887	trafikblå RAL 5017	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.20888	ljusgrå RAL 7035	plast	2	M8	12	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	34,87 SEK
K0269.3081	svartgrå RAL 7021	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.3082	ren orange RAL 2004	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.30816	rapsgul RAL 1021	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.30884	trafikrött RAL 3020	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.30886	signalgrön RAL 6032	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.30887	trafikblå RAL 5017	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.30888	ljusgrå RAL 7035	plast	3	M8	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK

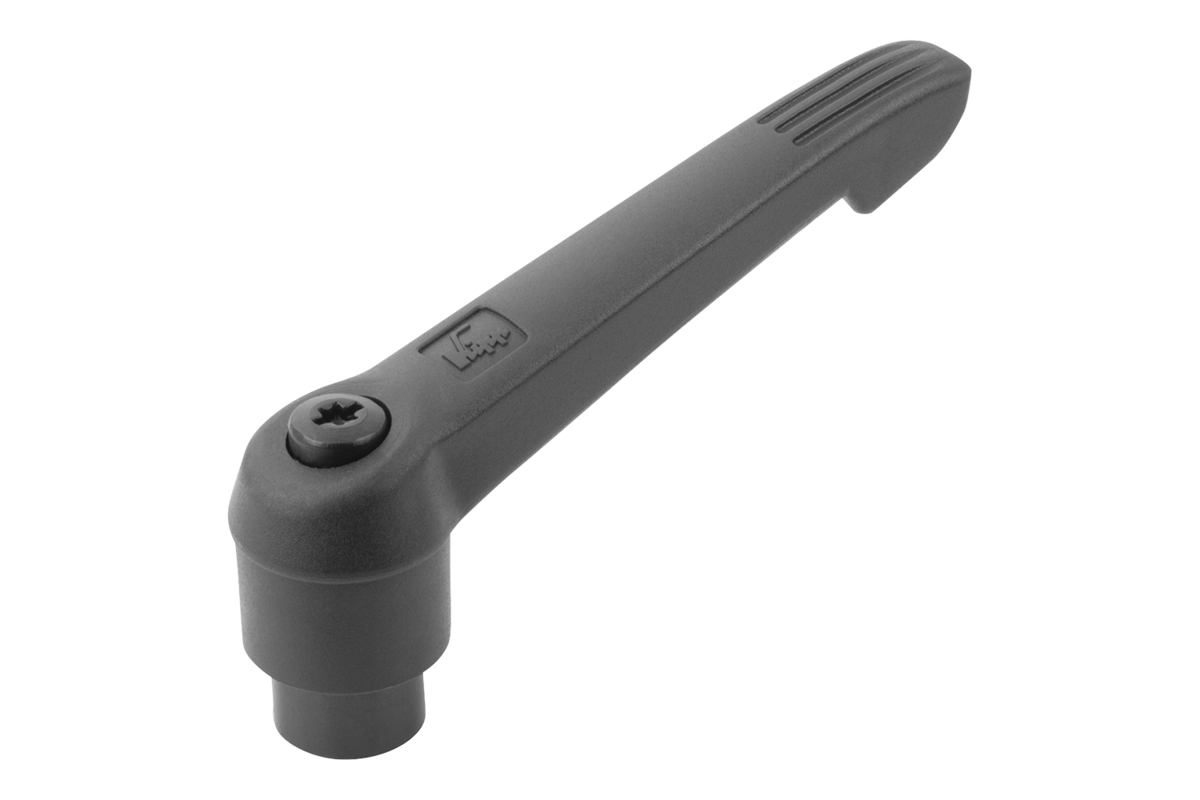

K0269.3101	svartgrå RAL 7021	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK

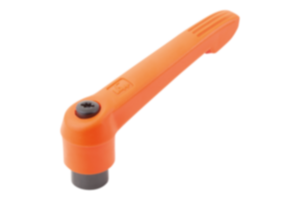

K0269.3102	ren orange RAL 2004	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK

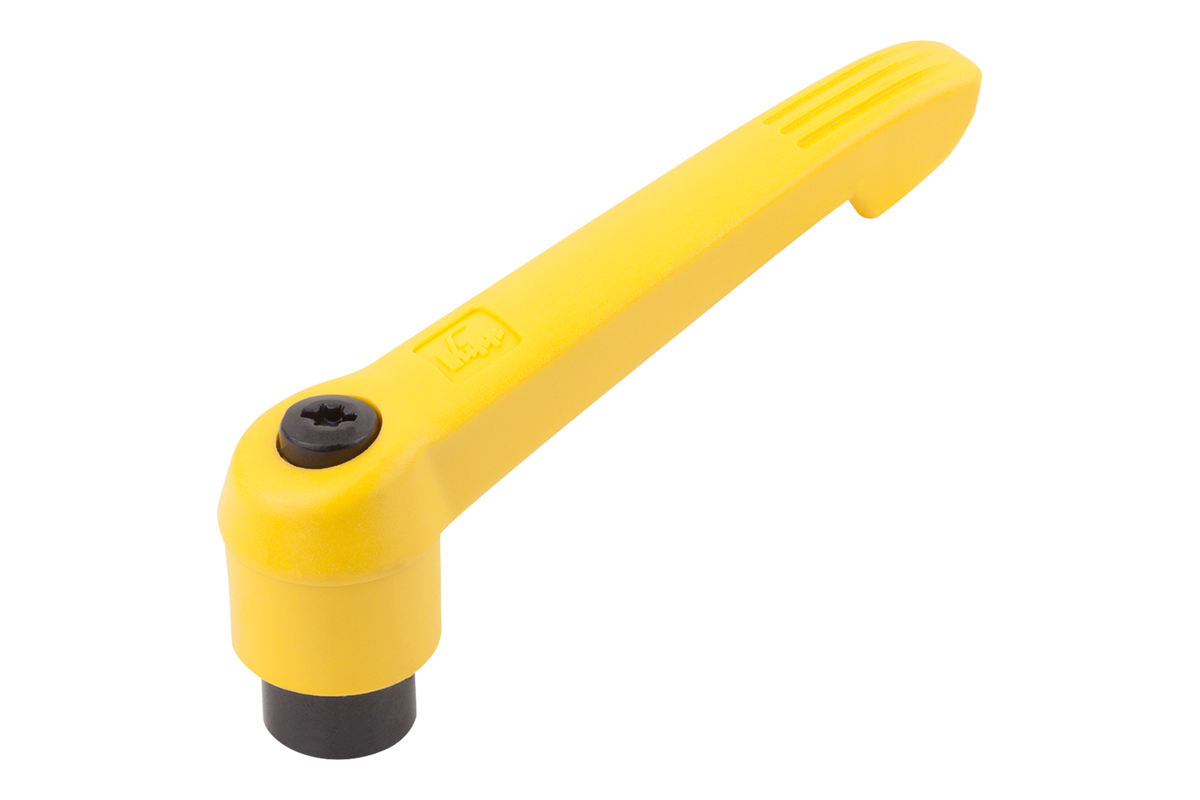

K0269.31016	rapsgul RAL 1021	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK

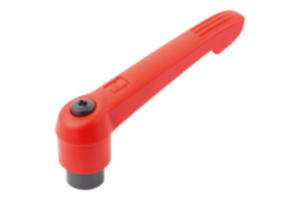

K0269.31084	trafikrött RAL 3020	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK

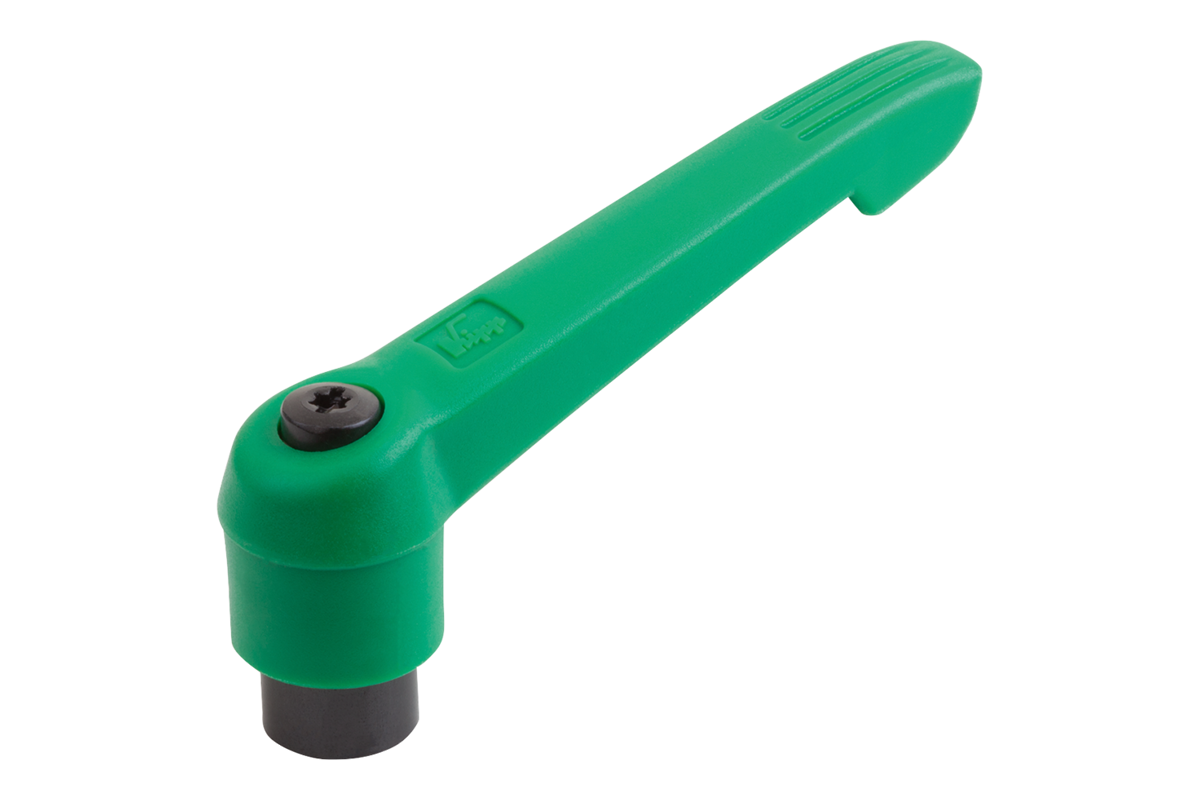

K0269.31086	signalgrön RAL 6032	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.31087	trafikblå RAL 5017	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.31088	ljusgrå RAL 7035	plast	3	M10	14	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	43,13 SEK
K0269.4101	svartgrå RAL 7021	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.4102	ren orange RAL 2004	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41016	rapsgul RAL 1021	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41084	trafikrött RAL 3020	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41086	signalgrön RAL 6032	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41087	trafikblå RAL 5017	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41088	ljusgrå RAL 7035	plast	4	M10	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.4121	svartgrå RAL 7021	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.4122	ren orange RAL 2004	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41216	rapsgul RAL 1021	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41284	trafikrött RAL 3020	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41286	signalgrön RAL 6032	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41287	trafikblå RAL 5017	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.41288	ljusgrå RAL 7035	plast	4	M12	17	19	25,5	27,5	43	10	26	61	66	95	109	13	24	54,72 SEK
K0269.5121	svartgrå RAL 7021	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.5122	ren orange RAL 2004	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51216	rapsgul RAL 1021	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51284	trafikrött RAL 3020	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51286	signalgrön RAL 6032	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51287	trafikblå RAL 5017	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51288	ljusgrå RAL 7035	plast	5	M12	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.5161	svartgrå RAL 7021	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.5162	ren orange RAL 2004	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51616	rapsgul RAL 1021	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51684	trafikrött RAL 3020	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51686	signalgrön RAL 6032	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51687	trafikblå RAL 5017	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
K0269.51688	ljusgrå RAL 7035	plast	5	M16	23	23	30	32,5	49	12	33	72	77	110	126	15,5	26	66,12 SEK
