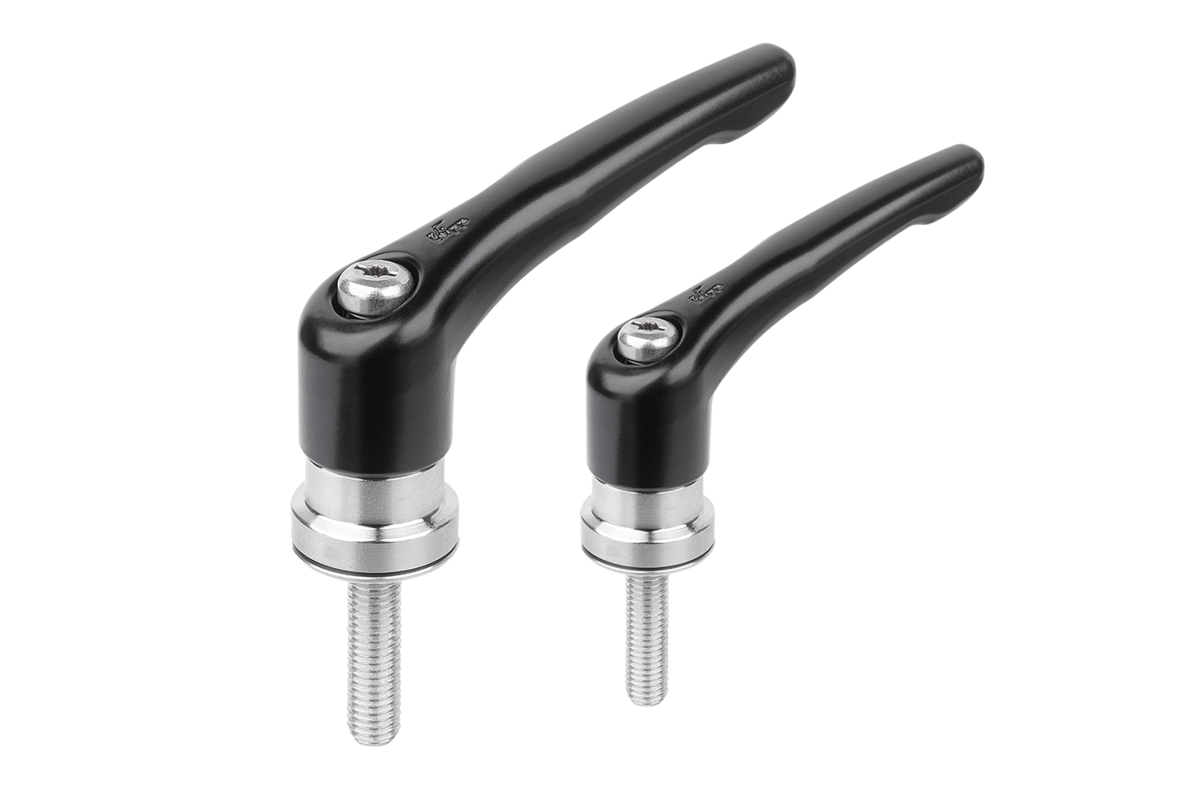

        Låsspakar i zink med yttergänga och spännkraftsförstärkare, sidenmatt

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:I låsspakarna med integrerad spännkraftsförstärkare kan spännkraften ökas med upp till 75 % jämfört med vanliga låsspakar.

Dessutom kan denna produkt även användas av personer med nedsatt kraft i händerna (till exempel inom rehab- området) för att få samma spännkraft utan att behöva ta i lika mycket. Det går även mycket lättare att lossa den spända låsspaken.

Den ökade spännkraften kommer från axial-nållagret som ger en mycket låg ytfriktion mot den fasta anliggningsytan. De härdade anliggningsbrickorna är konstruerade för höga spännkrafter, och lagret med högt bärighetstal garanterar lång livslängd.

Den stora, fasta anliggningsytan skyddar den fastspända komponenten. Därför behövs ingen mellanläggsbricka.

Tack vare den modulära uppbyggnaden kan många specialutföranden levereras.Material:Greppspak av zinkgods enligt DIN EN 12844.
Ståldelar av rostfritt stål 1.4305.Utförande:Gripspak med plastbeläggning.
Blanka ståldelar.
Axial-nållager med härdade och slipade anliggningsbrickor.Manövrering:Gripspaken sitter fast i gänginsatsen med en kuggkrans när den inte är manövrerad. När gripspaken lyfts kan dess position ändras och hakas fast i kuggkransen igen med fjäderkraft.Användning:Maskinteknik, apparat- och anläggningskonstruktion, rehab-området.Fördelar:Mycket högre spännkrafter med samma åtdragningsmoment.
Högkvalitativt axial-nållager med högt bärighetstal och lång livslängd.

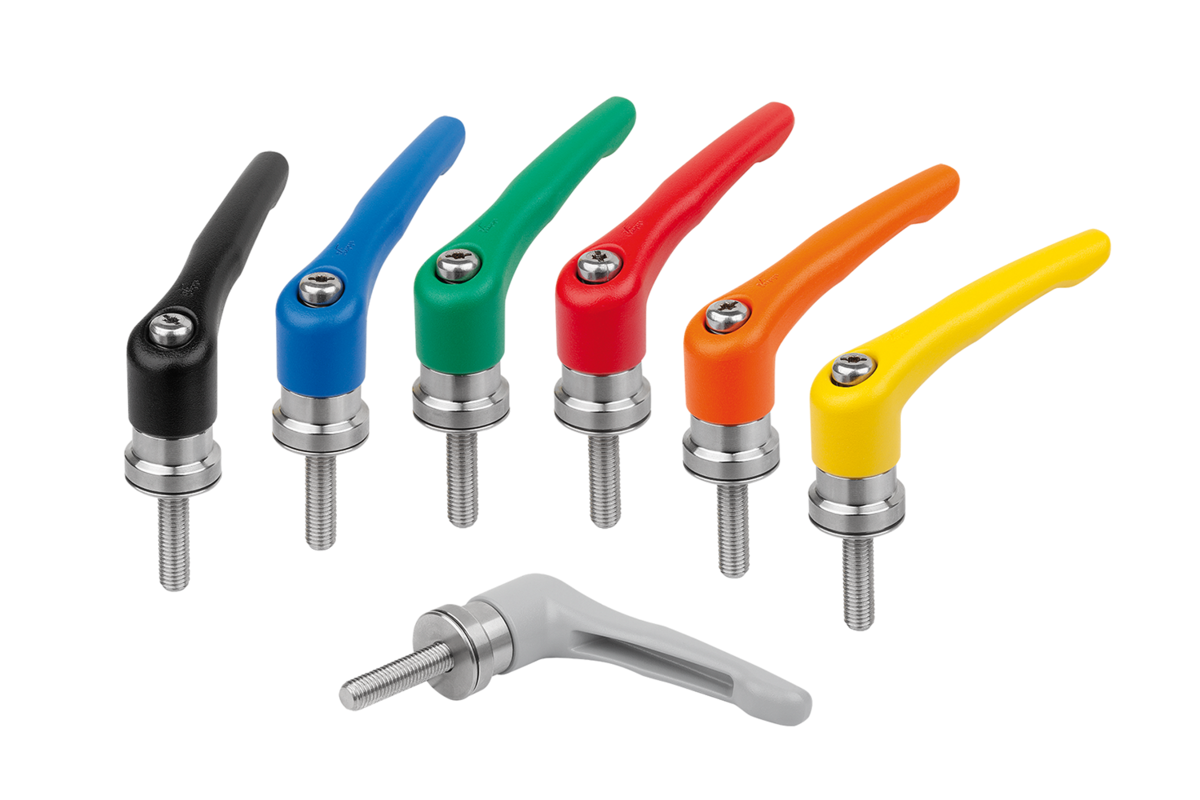

Den fasta anliggningsytan skyddar komponenten.På begäran:Fler färger och gänglängder.Ritningsinformation:

1) Plan ände DIN EN ISO 4753

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1626_SE Låsspakar i zink med yttergänga och spännkraftsförstärkare, sidenmatt

224 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	Storlek	X	D2	H	H2	H3	H4	A	A1	B	L	Pris
K1626.2081X10	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	266,59 SEK
K1626.2081X20	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	266,59 SEK
K1626.2081X30	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	266,59 SEK
K1626.2081X40	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	270,66 SEK
K1626.3101X15	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	277,87 SEK
K1626.3101X30	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	277,87 SEK
K1626.3101X40	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	282,78 SEK
K1626.3101X50	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	282,78 SEK
K1626.4101X20	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	300,23 SEK
K1626.4101X30	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	300,23 SEK
K1626.4101X40	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	312,15 SEK
K1626.4101X50	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	312,15 SEK
K1626.5121X20	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	345,27 SEK
K1626.5121X30	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	345,27 SEK
K1626.5121X40	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	364,50 SEK
K1626.5121X50	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	364,50 SEK
