Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Låsspakarna med säkerhetsfunktion förhindrar att klämstället ändras på grund av oavsiktlig öppning eller stängning.
I utgångsläget kan låsspaken vridas fritt och är helt frikopplad från klämstället. Det är först när låsspaken trycks ner som kuggningen hakar i och klämfunktionen kan lossas eller dras åt.
En fjäder återställer låsspaken till utgångsläget när den släpps.Material:Handtag och insats av förstärkt plast.
Gängbult i stål 5.8.Utförande:Stål blåkromaterat.Fördelar:Skyddar mot oavsiktlig öppning och stängning.
Sluten handtagskontur utan störande kanter.På begäran:Specialutföranden.Ritningsinformation:

1) Plan ände DIN EN ISO 4753

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1553 Låsspakar i plast med säkerhetsfunktion med yttergänga

214 kB

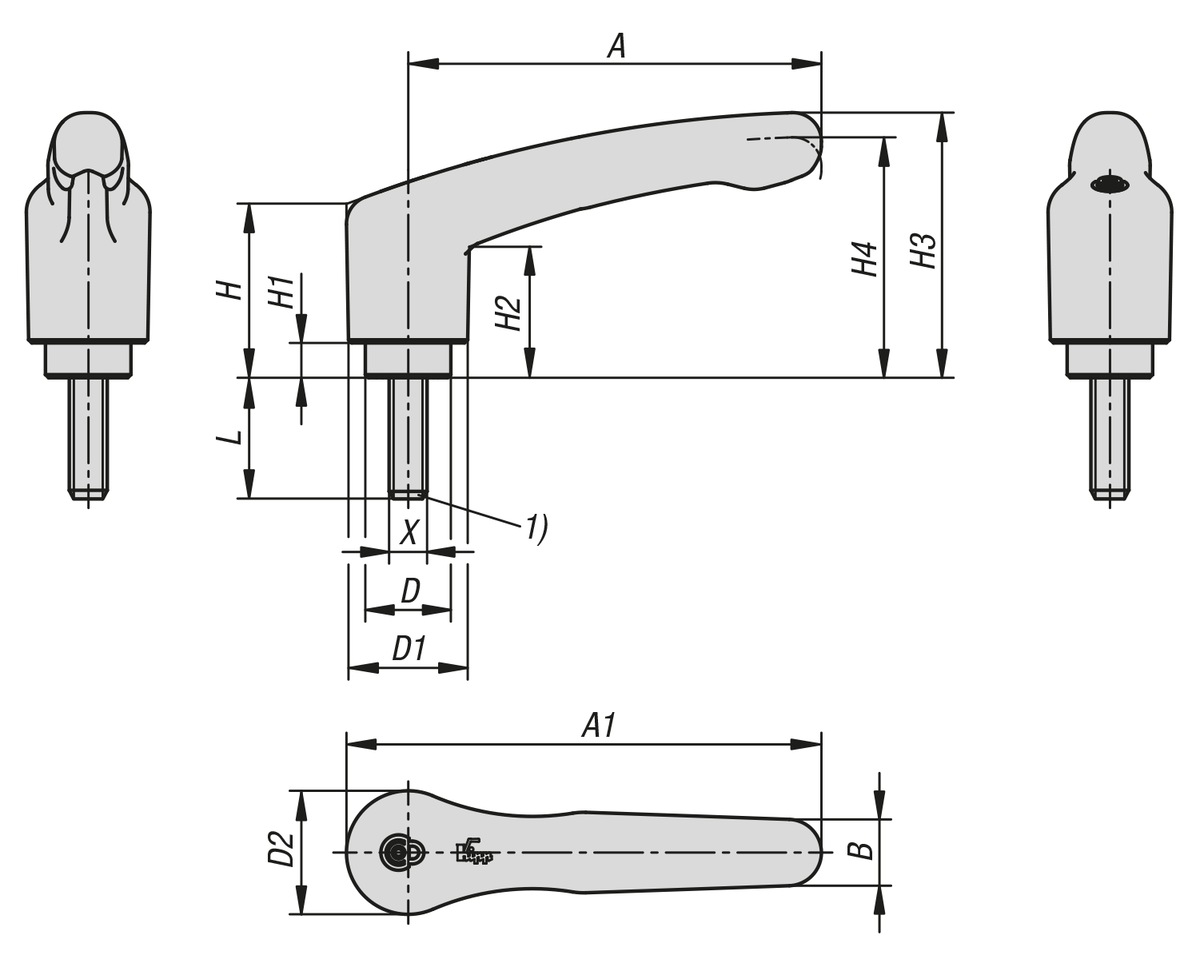

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Antal tänder	Pris
K1553.2051X10	svartgrå RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	47,69 SEK
K1553.2051X20	svartgrå RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	47,69 SEK
K1553.2051X30	svartgrå RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	47,69 SEK
K1553.2051X40	svartgrå RAL 7021	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	48,36 SEK
K1553.2061X10	svartgrå RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	47,69 SEK
K1553.2061X20	svartgrå RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	47,69 SEK
K1553.2061X30	svartgrå RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	47,69 SEK
K1553.2061X40	svartgrå RAL 7021	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	48,36 SEK
K1553.2081X10	svartgrå RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	47,69 SEK
K1553.2081X20	svartgrå RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	47,69 SEK
K1553.2081X30	svartgrå RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	47,69 SEK
K1553.2081X40	svartgrå RAL 7021	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	48,36 SEK
K1553.20584X10	trafikrött RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	47,69 SEK
K1553.20584X20	trafikrött RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	47,69 SEK
K1553.20584X30	trafikrött RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	47,69 SEK
K1553.20584X40	trafikrött RAL 3020	M5	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	48,36 SEK
K1553.20684X10	trafikrött RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	47,69 SEK
K1553.20684X20	trafikrött RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	47,69 SEK
K1553.20684X30	trafikrött RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	47,69 SEK
K1553.20684X40	trafikrött RAL 3020	M6	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	48,36 SEK
K1553.20884X10	trafikrött RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	10	12	47,69 SEK
K1553.20884X20	trafikrött RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	47,69 SEK
K1553.20884X30	trafikrött RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	47,69 SEK
K1553.20884X40	trafikrött RAL 3020	M8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	48,36 SEK
