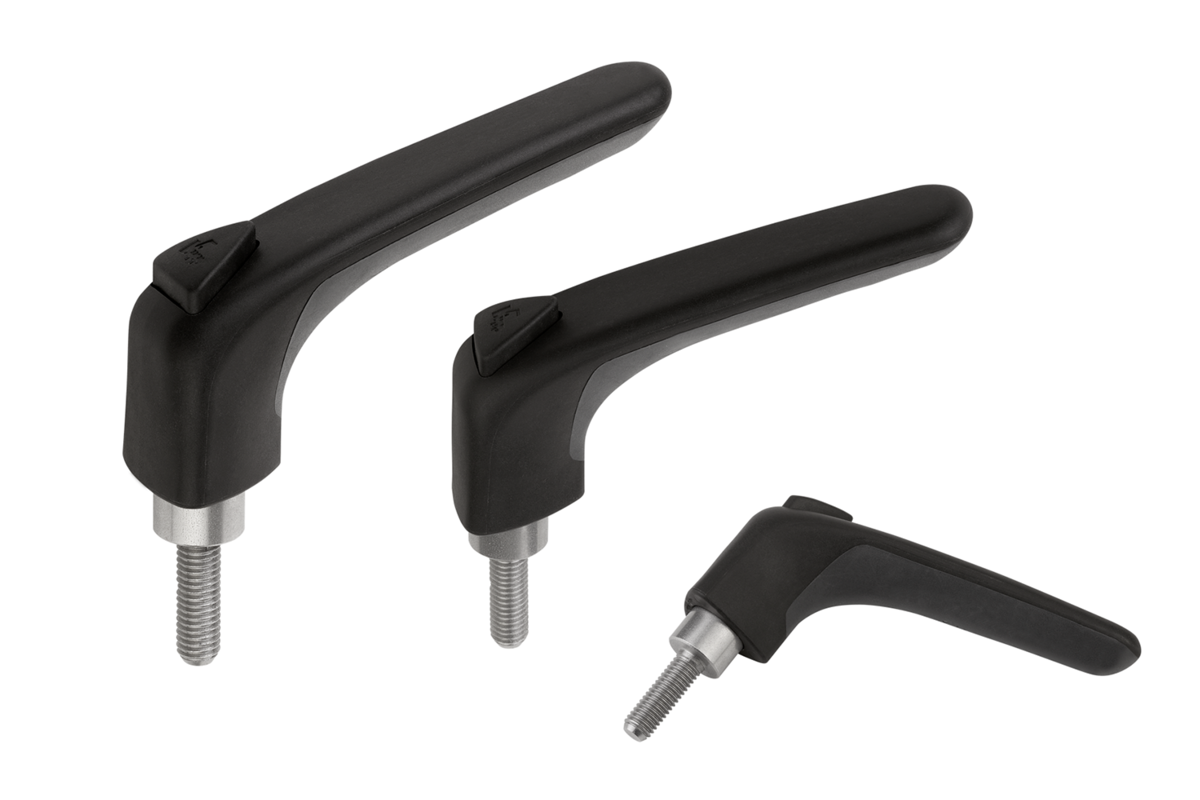

Låsspakar ergonomiska, med yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Låsspakar
      - Låsspakar ergonomiska, med yttergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Greppspak: Hård komponent av förstärkt plast med kuggring i zinkgods.
Mjuk komponent av termoplastisk elastomer.
Ståldelar: Hållfasthetsklass 5.8.Utförande:Ståldelar blåkromaterade.Anmärkning:Färgkombinationen
grafitsvart RAL 9011 (hård komponent) och
svartgrått RAL 7021 (mjuk komponent) levereras som standard.

Den mjuka komponenten gör spaken greppsäker. Den slutna formen skyddar tillräckligt mot smuts. Speciellt utformad för ett ergonomiskt grepp.

Tack vare tryckknappen är spaken enkel att lossa och bekväm att använda.

Där L ≥ 60 mm är gänglängden 60 mm.På begäran:Ytterligare yttergängor, skruvlängder, färgkombinationer och specialutföranden.
Måttet “H1” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0981 Låsspakar ergonomiska, med yttergänga

272 kB

Artikelval/-filter.

Beställningsnr.	Storlek	X	D	D1	H	H1	H2	H3	H4	A	A1	B	Antal tänder	L	Pris
K0981.3081X15	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	15	69,07 SEK
K0981.3081X20	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	20	69,07 SEK
K0981.3081X25	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	25	69,07 SEK
K0981.3081X30	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	30	69,07 SEK
K0981.3081X35	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	35	74,01 SEK
K0981.3081X40	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	40	74,01 SEK
K0981.3081X45	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	45	74,01 SEK
K0981.3081X50	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	50	74,01 SEK
K0981.3081X55	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	55	74,01 SEK
K0981.3081X60	3	M8	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	60	74,01 SEK
K0981.3101X15	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	15	69,07 SEK
K0981.3101X20	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	20	69,07 SEK
K0981.3101X25	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	25	69,07 SEK
K0981.3101X30	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	30	69,07 SEK
K0981.3101X35	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	35	74,01 SEK
K0981.3101X40	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	40	74,01 SEK
K0981.3101X45	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	45	74,01 SEK
K0981.3101X50	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	50	74,01 SEK
K0981.3101X55	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	55	74,01 SEK
K0981.3101X60	3	M10	16	30,5	55,6	10	37,3	76,5	81	88,5	99,5	20	22	60	74,01 SEK
