Låsspakar i zink med yttergänga och spännkraftsförstärkare

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Låsspakar
      - Låsspakar i zink med yttergänga och spännkraftsförstärkare

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:I låsspakarna med integrerad spännkraftsförstärkare kan spännkraften ökas med upp till 75 % jämfört med vanliga låsspakar.

Dessutom kan denna produkt även användas av personer med nedsatt kraft i händerna (till exempel inom rehab- området) för att få samma spännkraft utan att behöva ta i lika mycket. Det går även mycket lättare att lossa den spända låsspaken.

Den ökade spännkraften kommer från axial-nållagret som ger en mycket låg ytfriktion mot den fasta anliggningsytan. De härdade anliggningsbrickorna är konstruerade för höga spännkrafter, och lagret med högt bärighetstal garanterar lång livslängd.

Den stora, fasta anliggningsytan skyddar den fastspända komponenten. Därför behövs ingen mellanläggsbricka.

Tack vare den modulära uppbyggnaden kan många specialutföranden levereras.Material:Greppspak av zinkgods enligt DIN EN 12844.
Ståldelar av rostfritt stål 1.4305.Utförande:Gripspak med plastbeläggning eller högglansförkromad.
Blanka ståldelar.
Axial-nållager med härdade och slipade anliggningsbrickor.Anmärkning:Levereras som standard i:

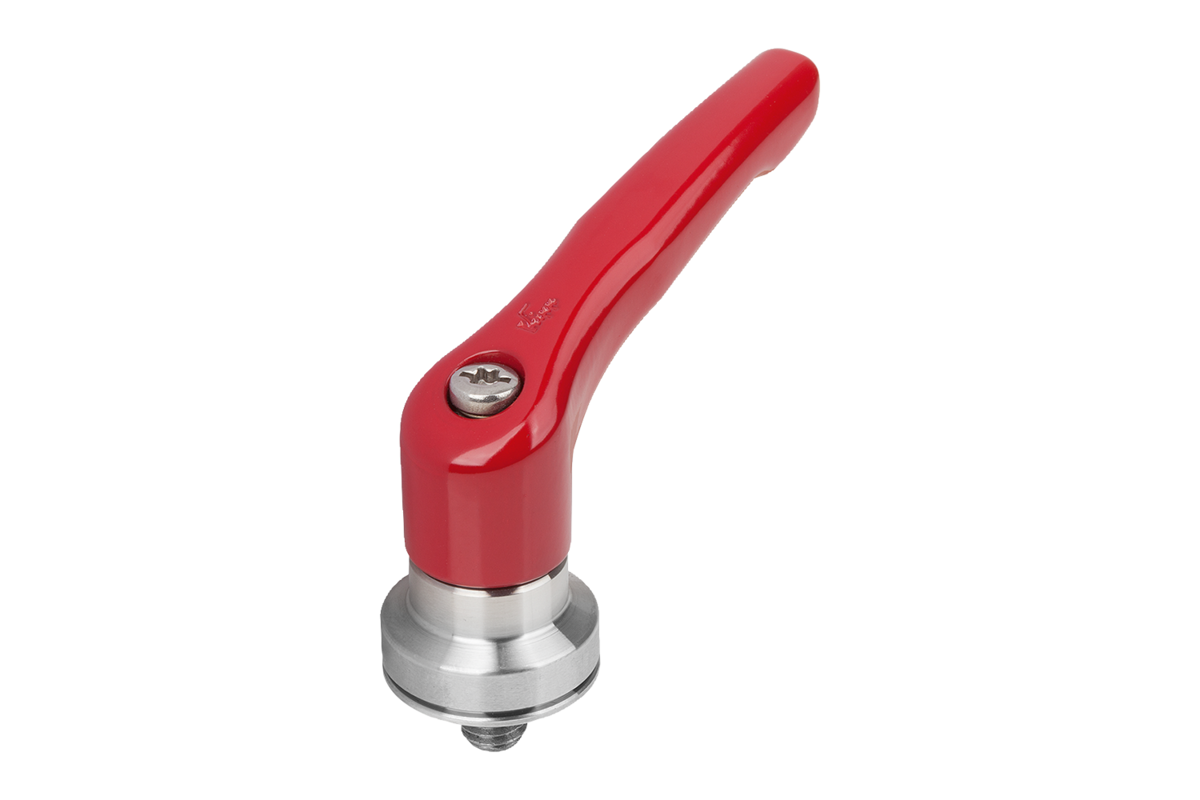

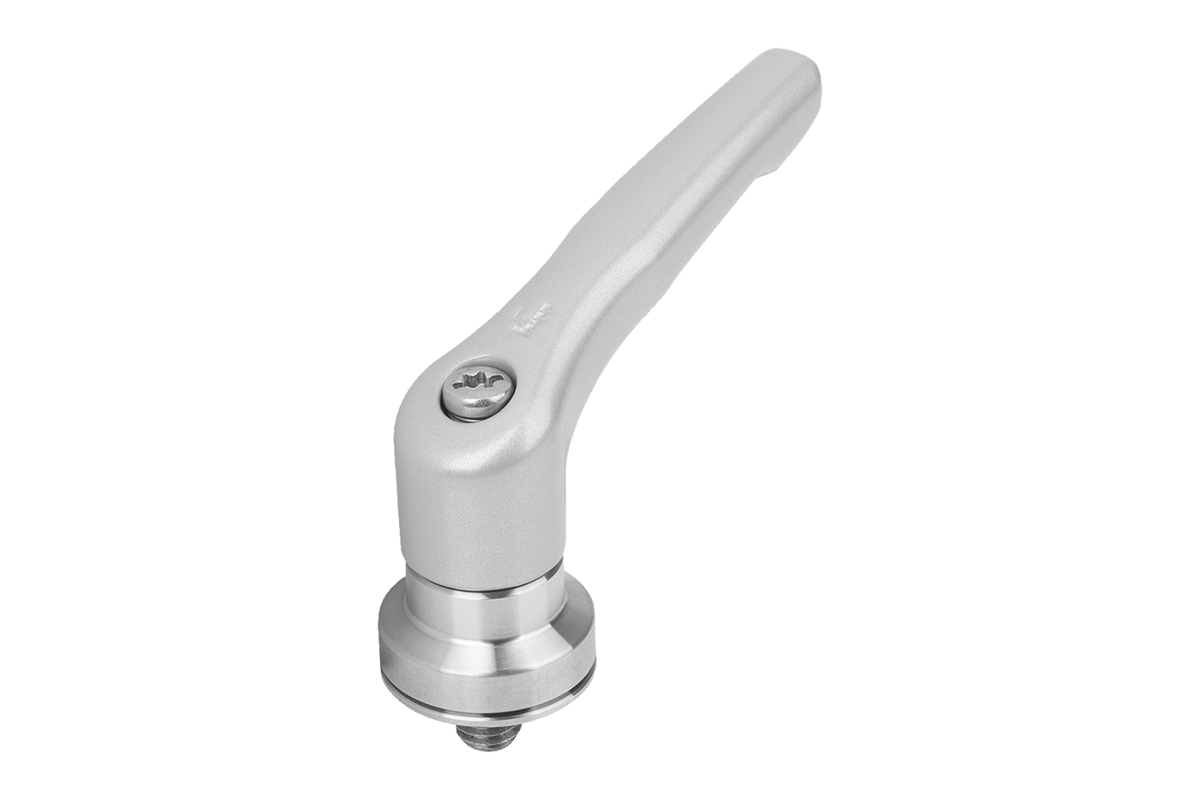

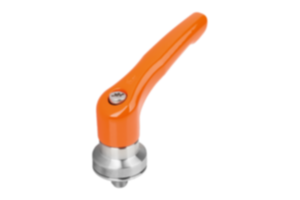

Svart sidenmatt, orange RAL 2004, rubinrött RAL 3003, silvermetallic, högglansförkromat.Manövrering:Gripspaken sitter fast i gänginsatsen med en kuggkrans när den inte är manövrerad. När gripspaken lyfts kan dess position ändras och hakas fast i kuggkransen igen med fjäderkraft.Användning:Maskinteknik, apparat- och anläggningskonstruktion, rehab-området.Fördelar:Mycket högre spännkrafter med samma åtdragningsmoment.
Högkvalitativt axial-nållager med högt bärighetstal och lång livslängd.
Den fasta anliggningsytan skyddar komponenten.På begäran:Fler färger och gänglängder.Ritningsinformation:

1) Plan ände DIN EN ISO 4753

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1626 Låsspakar i zink med yttergänga och spännkraftsförstärkare

467 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Grundkroppens yta	Storlek	X	D2	H	H2	H3	H4	A	A1	B	L	Pris
K1626.2081X10	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	266,59 SEK
K1626.2081X20	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	266,59 SEK
K1626.2081X30	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	266,59 SEK
K1626.2081X40	svart RAL 9005	sidenmatt	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	270,66 SEK
K1626.3101X15	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	277,87 SEK
K1626.3101X30	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	277,87 SEK
K1626.3101X40	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	282,78 SEK
K1626.3101X50	svart RAL 9005	sidenmatt	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	282,78 SEK
K1626.4101X20	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	300,23 SEK
K1626.4101X30	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	300,23 SEK
K1626.4101X40	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	312,15 SEK
K1626.4101X50	svart RAL 9005	sidenmatt	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	312,15 SEK
K1626.5121X20	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	345,27 SEK
K1626.5121X30	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	345,27 SEK
K1626.5121X40	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	364,50 SEK
K1626.5121X50	svart RAL 9005	sidenmatt	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	364,50 SEK
K1626.2082X10	ren orange RAL 2004	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	266,59 SEK
K1626.2082X20	ren orange RAL 2004	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	266,59 SEK
K1626.2082X30	ren orange RAL 2004	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	266,59 SEK
K1626.2082X40	ren orange RAL 2004	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	270,66 SEK
K1626.3102X15	ren orange RAL 2004	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	277,87 SEK
K1626.3102X30	ren orange RAL 2004	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	277,87 SEK
K1626.3102X40	ren orange RAL 2004	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	282,78 SEK
K1626.3102X50	ren orange RAL 2004	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	282,78 SEK
K1626.4102X20	ren orange RAL 2004	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	300,23 SEK
K1626.4102X30	ren orange RAL 2004	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	300,23 SEK
K1626.4102X40	ren orange RAL 2004	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	312,15 SEK
K1626.4102X50	ren orange RAL 2004	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	312,15 SEK
K1626.5122X20	ren orange RAL 2004	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	345,27 SEK
K1626.5122X30	ren orange RAL 2004	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	345,27 SEK
K1626.5122X40	ren orange RAL 2004	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	364,50 SEK
K1626.5122X50	ren orange RAL 2004	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	364,50 SEK
K1626.20827X10	rubinrött RAL3003	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	266,59 SEK
K1626.20827X20	rubinrött RAL3003	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	266,59 SEK
K1626.20827X30	rubinrött RAL3003	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	266,59 SEK
K1626.20827X40	rubinrött RAL3003	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	270,66 SEK
K1626.31027X15	rubinrött RAL3003	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	277,87 SEK
K1626.31027X30	rubinrött RAL3003	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	277,87 SEK
K1626.31027X40	rubinrött RAL3003	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	282,78 SEK
K1626.31027X50	rubinrött RAL3003	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	282,78 SEK
K1626.41027X20	rubinrött RAL3003	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	300,23 SEK
K1626.41027X30	rubinrött RAL3003	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	300,23 SEK
K1626.41027X40	rubinrött RAL3003	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	312,15 SEK
K1626.41027X50	rubinrött RAL3003	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	312,15 SEK
K1626.51227X20	rubinrött RAL3003	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	345,27 SEK
K1626.51227X30	rubinrött RAL3003	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	345,27 SEK
K1626.51227X40	rubinrött RAL3003	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	364,50 SEK
K1626.51227X50	rubinrött RAL3003	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	364,50 SEK
K1626.2083X10	silvermetallic	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	266,59 SEK
K1626.2083X20	silvermetallic	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	266,59 SEK
K1626.2083X30	silvermetallic	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	266,59 SEK
K1626.2083X40	silvermetallic	plast-belagd	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	270,66 SEK
K1626.3103X15	silvermetallic	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	277,87 SEK
K1626.3103X30	silvermetallic	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	277,87 SEK
K1626.3103X40	silvermetallic	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	282,78 SEK
K1626.3103X50	silvermetallic	plast-belagd	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	282,78 SEK
K1626.4103X20	silvermetallic	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	300,23 SEK
K1626.4103X30	silvermetallic	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	300,23 SEK
K1626.4103X40	silvermetallic	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	312,15 SEK
K1626.4103X50	silvermetallic	plast-belagd	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	312,15 SEK
K1626.5123X20	silvermetallic	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	345,27 SEK
K1626.5123X30	silvermetallic	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	345,27 SEK
K1626.5123X40	silvermetallic	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	364,50 SEK
K1626.5123X50	silvermetallic	plast-belagd	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	364,50 SEK
K1626.2086X10	silver	högglansförkromat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	266,59 SEK
K1626.2086X20	silver	högglansförkromat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	266,59 SEK
K1626.2086X30	silver	högglansförkromat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	266,59 SEK
K1626.2086X40	silver	högglansförkromat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	270,66 SEK
K1626.3106X15	silver	högglansförkromat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	277,87 SEK
K1626.3106X30	silver	högglansförkromat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	277,87 SEK
K1626.3106X40	silver	högglansförkromat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	282,78 SEK
K1626.3106X50	silver	högglansförkromat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	282,78 SEK
K1626.4106X20	silver	högglansförkromat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	300,23 SEK
K1626.4106X30	silver	högglansförkromat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	300,23 SEK
K1626.4106X40	silver	högglansförkromat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	312,15 SEK
K1626.4106X50	silver	högglansförkromat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	312,15 SEK
K1626.5126X20	silver	högglansförkromat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	345,27 SEK
K1626.5126X30	silver	högglansförkromat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	345,27 SEK
K1626.5126X40	silver	högglansförkromat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	364,50 SEK
K1626.5126X50	silver	högglansförkromat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	364,50 SEK
