Plattor för ledade fötter i plast
K0415

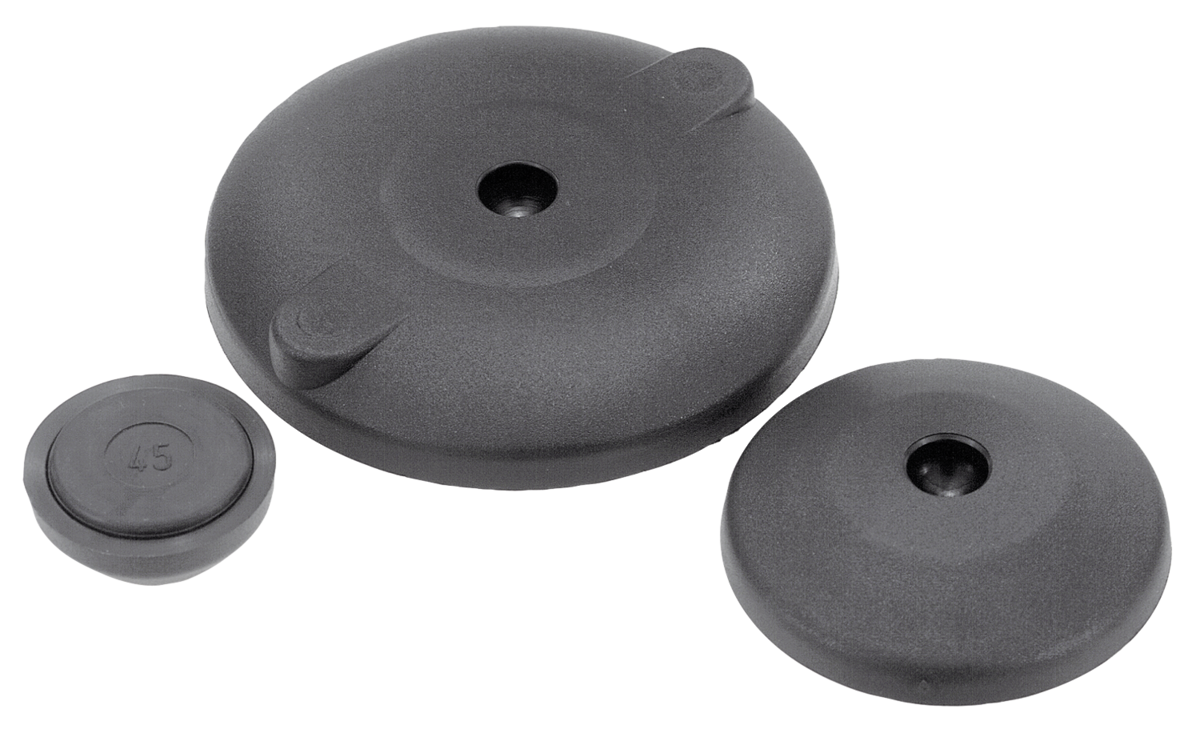

Plattor för ledade fötter i plast

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Platta i glaskuleförstärkt termoplast.
Glidskyddsplatta i termoplastisk elastomer.
Utförande:Svart.Beställningsinformation:

Om foten ska levereras med monterad platta och spindel resp. kulhuvud, ange beställningsnumret för plattan och spindeln resp. kulhuvudet och lägg till ordet "monterade".
(T.ex. K0415.1030 och K0421.060151 monterade.)

Anmärkning:De ledade fötterna består av en platta och en gängad spindel eller ett kulhuvud. Varje platta kan kombineras med varje spindel resp. kulhuvud.
Glidskyddsplattan absorberar vibrationer och hindrar foten från att glida.
Lämpliga gängade spindlar, se K0421.
Lämpliga kulhuvuden, se K0422.
Ritningsinformation:
Form A utan skruvhål utan glidskyddsplatta
Form B utan skruvhål med glidskyddsplatta
Form C med skruvhål (stängd) utan glidskyddsplatta
Form D med skruvhål (stängd) med glidskyddsplatta

1) från platta Ø 80
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0415 Plattor för ledade fötter i plast 201 kB
 Tekniska anvisningar för ledade fötter 303 kB

Ritningar (total översikt)

Plattor för ledade fötter i plast

Plattor för ledade fötter i plast, Form A

Mer information

Ritningar

Plattor för ledade fötter i plast, Form A

Artikelval/-filter.

Beställningsnr.FormDHBelastningsförmåga
max. kN
CADTillb.PrisBeställ
K0415.1030A30185  9,98 SEK
K0415.1040A40189  11,50 SEK
K0415.1045A45189  12,45 SEK
K0415.1050A50189  13,21 SEK
K0415.1060A60189  14,82 SEK
K0415.1080A80189  16,44 SEK
K0415.1100A100189  32,59 SEK

Plattor för ledade fötter i plast, Form B

Mer information

Ritningar

Plattor för ledade fötter i plast, Form B

Artikelval/-filter.

Beställningsnr.FormDHBelastningsförmåga
max. kN
CADTillb.PrisBeställ
K0415.2030B30205  16,44 SEK
K0415.2040B40209  19,76 SEK
K0415.2045B45209  21,19 SEK
K0415.2050B50209  22,99 SEK
K0415.2060B60209  24,61 SEK
K0415.2080B80209  31,26 SEK
K0415.2100B100209  60,04 SEK

Plattor för ledade fötter i plast, Form C

Mer information

Ritningar

Plattor för ledade fötter i plast, Form C

Artikelval/-filter.

Beställningsnr.FormDAHBelastningsförmåga
max. kN
CADTillb.PrisBeställ
K0415.3080C8055189  16,44 SEK
K0415.3100C10074189  32,97 SEK
K0415.3120C12094189  41,23 SEK

Plattor för ledade fötter i plast, Form D

Mer information

Ritningar

Plattor för ledade fötter i plast, Form D

Artikelval/-filter.

Beställningsnr.FormDAHBelastningsförmåga
max. kN
CADTillb.PrisBeställ
K0415.4080D8055209  31,26 SEK
K0415.4100D10074209  62,70 SEK
K0415.4120D12094209  74,10 SEK
