Artikelbeskrivning/produktbilder

BeskrivningMaterial, utförande:Form C: tryckplatta i POM, kulelelement i automatstål sätthärdat och brunerat.

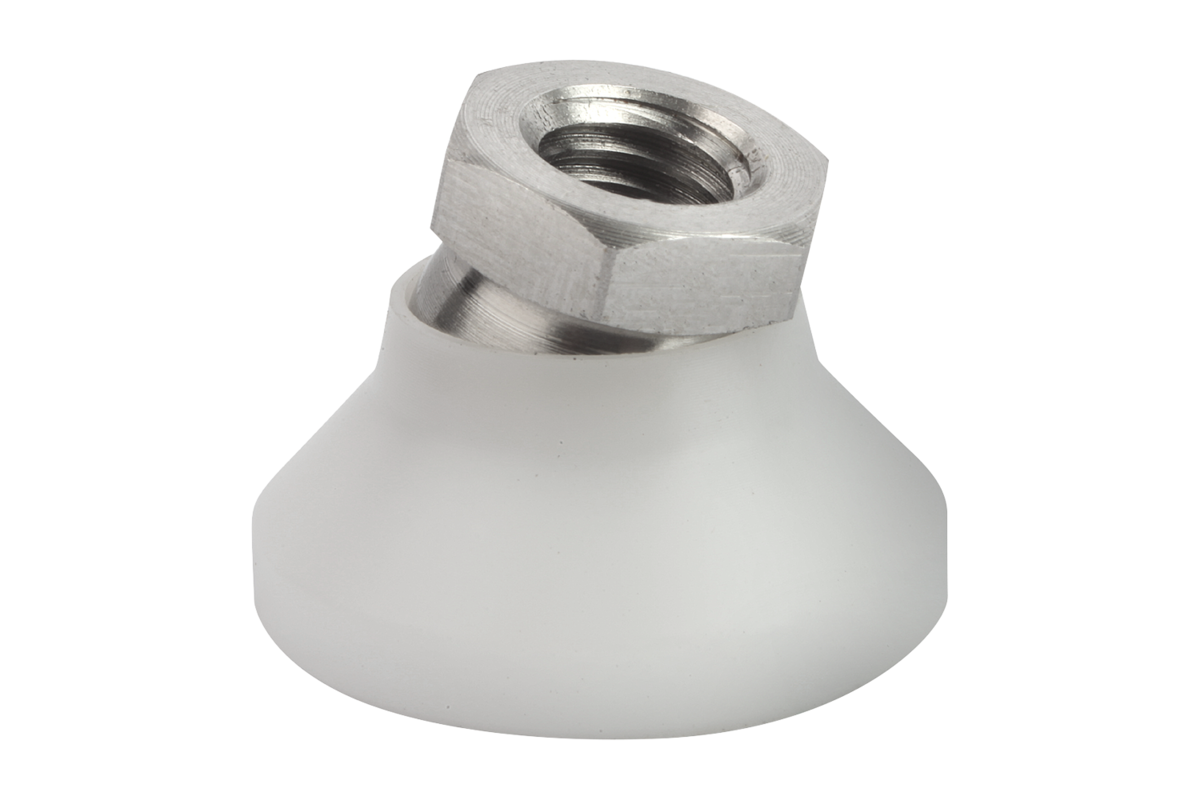

Form D: tryckplatta i POM, kulelement i rostfritt stål, blankt.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0395_C_D Ledade plattor, Form C och D

229 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	H	H2	T	SW	Belastningsförmåga max. kN	Pris
K0395.506	C	20	M6	15	2,5	8,5	10	4	66,36 SEK
K0395.508	C	25	M8	18	4	9	13	7	70,33 SEK
K0395.510	C	32	M10	22	5	10	17	10	82,76 SEK
K0395.512	C	40	M12	26	6	12	19	18	92,70 SEK
K0395.516	C	50	M16	32	7	14	24	20	109,21 SEK
K0395.520	C	60	M20	42	8	18	30	22	157,17 SEK
K0395.206	D	20	M6	15	2,5	8,5	10	4	73,68 SEK
K0395.208	D	25	M8	18	4	9	13	7	77,54 SEK
K0395.210	D	32	M10	22	5	10	17	10	90,71 SEK
K0395.212	D	40	M12	26	6	12	19	18	100,85 SEK
K0395.216	D	50	M16	32	7	14	24	20	125,30 SEK
K0395.220	D	60	M20	42	8	18	30	22	183,82 SEK
