Fötter med vibrationsdämpning
K0670

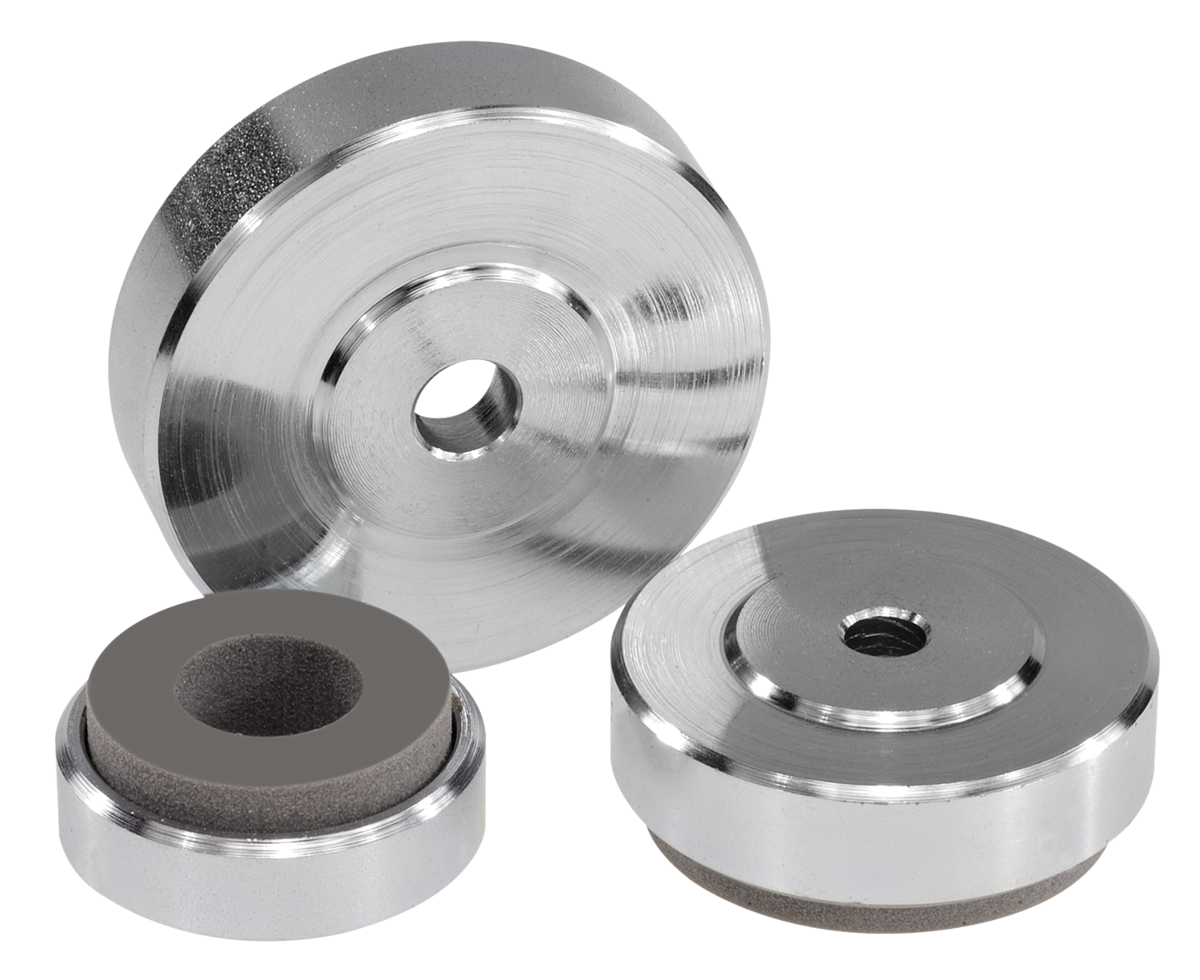

Fötter med vibrationsdämpning

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Platta i stål eller rostfritt stål 1.4404.
Dämpningsplatta i PUR-elastomer (Sylomer V12).
Utförande:Platta blåkromaterad.Dämpningsplatta grå, limmad, glidsäker.Användningsområde från -30  C till +70  C.Anmärkning:Belastningsförmågan som anges i tabellen är en rekommendation som anger upp till vilken permanent statisk belastning dämpningselementet kan användas.
Denna statiska belastning motsvarar ett yttryck på 0,4 N/mm², vid vilket materialet når sina optimala dämpningsegenskaper. Man måste då ta hänsyn till att en extra belastning upp till ett tryck på 0,6 N/mm² tillkommer vid dynamisk belastning.
Dämpningsplattan absorberar vibrationer och hindrar plattan från att glida.
Ritningsinformation:
1) Dämpningsplatta
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0670 Fötter med vibrationsdämpning 209 kB
 Tekniska anvisningar för ledade fötter och plattor med vibrationsdämpning 69,5 kB

Ritningar

Fötter med vibrationsdämpning

Artikelval/-filter.

Beställningsnr.

Material
grundkropp
DD1D2HH1
(vid tryckg
0 / 0,4 / 0,6 N/mm²)
Belastningsförmåga
max. kN
CADTillb.PrisBeställ
K0670.036Stål3630,55,5154 / 2,8 / 1,90,212 54,25 SEK
K0670.046Stål4640,56,6174 / 2,8 / 1,90,435 83,13 SEK
K0670.056Stål56509194 / 2,8 / 1,90,705 107,16 SEK
K0670.074Stål74689214 / 2,8 / 1,91,372 160,84 SEK
K0670.1036Rostfritt stål3630,55,5154 / 2,8 / 1,90,212 65,08 SEK
K0670.1046Rostfritt stål4640,56,6174 / 2,8 / 1,90,435 99,75 SEK
K0670.1056Rostfritt stål56509194 / 2,8 / 1,90,705 128,54 SEK
