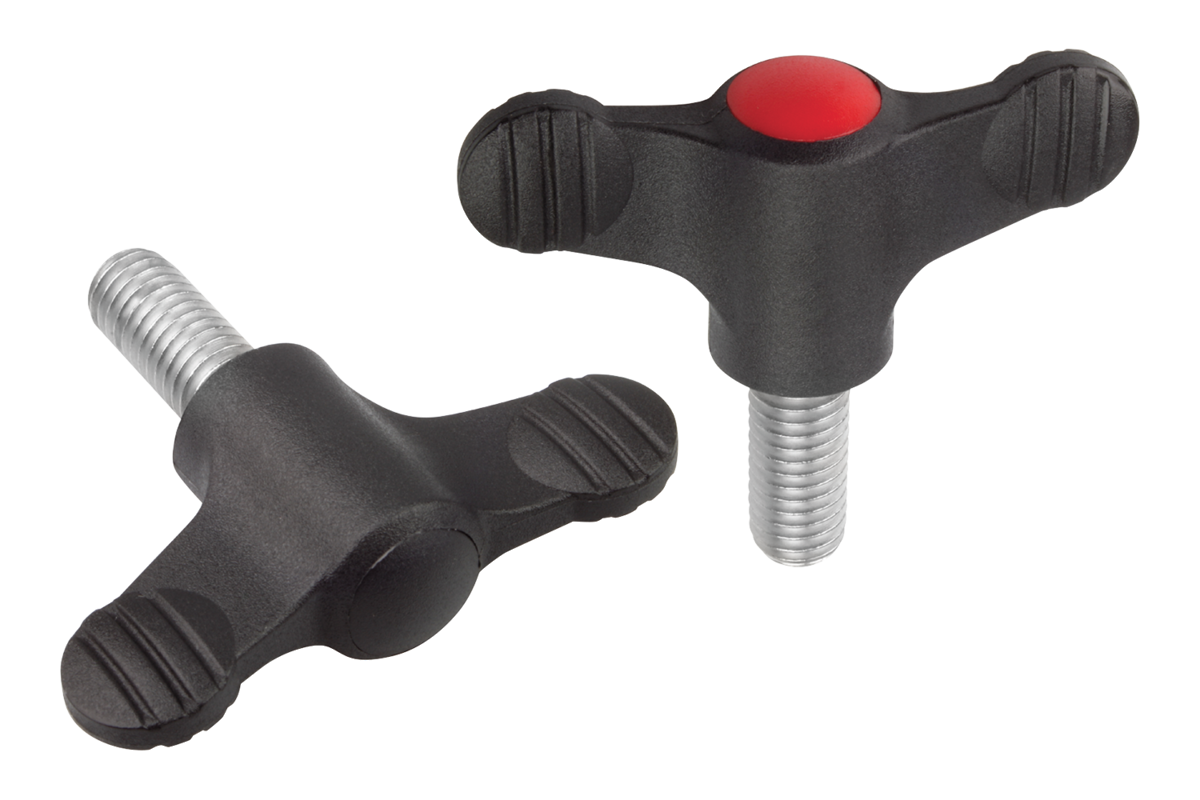

Vinghandtag med yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Vinghandtag
      - Vinghandtag med yttergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Termoplast, svartgrå.
Gängbult av stål 5.8 eller rostfritt stål 1.4305.

Utförande:Stål blåkromaterat eller blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0274_AG Vinghandtag med yttergänga

360 kB

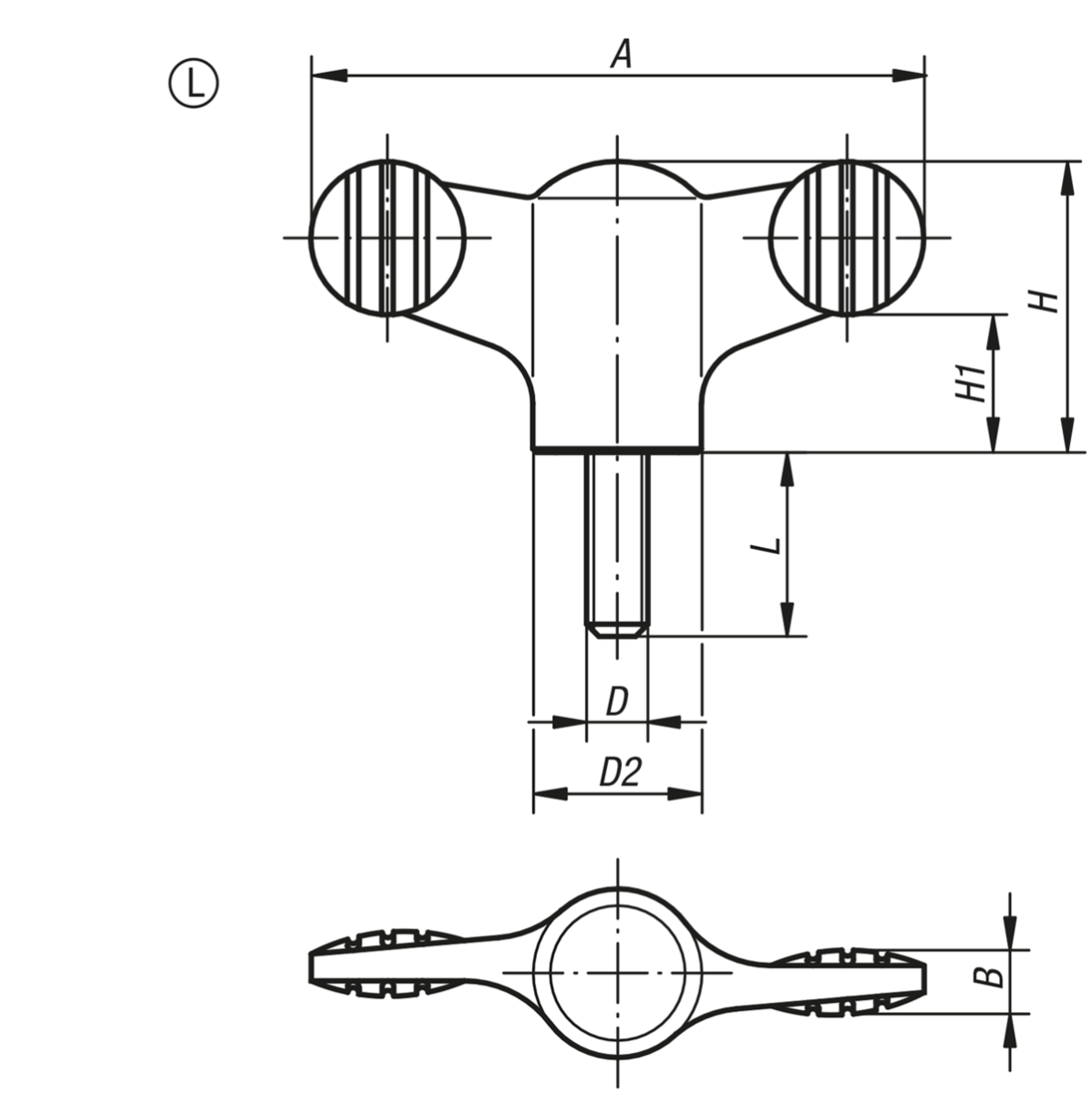

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Färg lock	A	B	D	D2	H	H1	L	Pris
K0274.904X10	stål	svartgrå RAL 7021	38	4,5	M4	12	18	8,5	10	11,66 SEK
K0274.9045X10	stål	ljusgrå RAL 7035	38	4,5	M4	12	18	8,5	10	11,66 SEK
K0274.9046X10	stål	trafikrött RAL 3020	38	4,5	M4	12	18	8,5	10	11,66 SEK
K0274.9047X10	stål	rapsgul RAL 1021	38	4,5	M4	12	18	8,5	10	11,66 SEK
K0274.904X15	stål	svartgrå RAL 7021	38	4,5	M4	12	18	8,5	15	12,04 SEK
K0274.9045X15	stål	ljusgrå RAL 7035	38	4,5	M4	12	18	8,5	15	12,04 SEK
K0274.9046X15	stål	trafikrött RAL 3020	38	4,5	M4	12	18	8,5	15	12,04 SEK
K0274.9047X15	stål	rapsgul RAL 1021	38	4,5	M4	12	18	8,5	15	12,04 SEK
K0274.905X15	stål	svartgrå RAL 7021	38	4,5	M5	12	18	8,5	15	12,04 SEK
K0274.9055X15	stål	ljusgrå RAL 7035	38	4,5	M5	12	18	8,5	15	12,04 SEK
K0274.9056X15	stål	trafikrött RAL 3020	38	4,5	M5	12	18	8,5	15	12,04 SEK
K0274.9057X15	stål	rapsgul RAL 1021	38	4,5	M5	12	18	8,5	15	12,04 SEK
K0274.905X20	stål	svartgrå RAL 7021	38	4,5	M5	12	18	8,5	20	12,34 SEK
K0274.9055X20	stål	ljusgrå RAL 7035	38	4,5	M5	12	18	8,5	20	12,34 SEK
K0274.9056X20	stål	trafikrött RAL 3020	38	4,5	M5	12	18	8,5	20	12,34 SEK
K0274.9057X20	stål	rapsgul RAL 1021	38	4,5	M5	12	18	8,5	20	12,34 SEK
K0274.905X30	stål	svartgrå RAL 7021	38	4,5	M5	12	18	8,5	30	12,63 SEK
K0274.9055X30	stål	ljusgrå RAL 7035	38	4,5	M5	12	18	8,5	30	12,63 SEK
K0274.9056X30	stål	trafikrött RAL 3020	38	4,5	M5	12	18	8,5	30	12,63 SEK
K0274.9057X30	stål	rapsgul RAL 1021	38	4,5	M5	12	18	8,5	30	12,63 SEK
K0274.906X20	stål	svartgrå RAL 7021	38	4,5	M6	12	18	8,5	20	12,43 SEK
K0274.9065X20	stål	ljusgrå RAL 7035	38	4,5	M6	12	18	8,5	20	12,43 SEK
K0274.9066X20	stål	trafikrött RAL 3020	38	4,5	M6	12	18	8,5	20	12,43 SEK
K0274.9067X20	stål	rapsgul RAL 1021	38	4,5	M6	12	18	8,5	20	12,43 SEK
K0274.906X30	stål	svartgrå RAL 7021	38	4,5	M6	12	18	8,5	30	13,31 SEK
K0274.9065X30	stål	ljusgrå RAL 7035	38	4,5	M6	12	18	8,5	30	13,31 SEK
K0274.9066X30	stål	trafikrött RAL 3020	38	4,5	M6	12	18	8,5	30	13,31 SEK
K0274.9067X30	stål	rapsgul RAL 1021	38	4,5	M6	12	18	8,5	30	13,31 SEK
K0274.906X40	stål	svartgrå RAL 7021	38	4,5	M6	12	18	8,5	40	13,99 SEK
K0274.9065X40	stål	ljusgrå RAL 7035	38	4,5	M6	12	18	8,5	40	13,99 SEK
K0274.9066X40	stål	trafikrött RAL 3020	38	4,5	M6	12	18	8,5	40	13,99 SEK
K0274.9067X40	stål	rapsgul RAL 1021	38	4,5	M6	12	18	8,5	40	13,99 SEK
K0274.105X15	stål	svartgrå RAL 7021	50	5	M5	14	24	11,5	15	12,53 SEK
K0274.1055X15	stål	ljusgrå RAL 7035	50	5	M5	14	24	11,5	15	12,53 SEK
K0274.1056X15	stål	trafikrött RAL 3020	50	5	M5	14	24	11,5	15	12,53 SEK
K0274.1057X15	stål	rapsgul RAL 1021	50	5	M5	14	24	11,5	15	12,53 SEK
K0274.105X20	stål	svartgrå RAL 7021	50	5	M5	14	24	11,5	20	13,01 SEK
K0274.1055X20	stål	ljusgrå RAL 7035	50	5	M5	14	24	11,5	20	13,01 SEK
K0274.1056X20	stål	trafikrött RAL 3020	50	5	M5	14	24	11,5	20	13,01 SEK
K0274.1057X20	stål	rapsgul RAL 1021	50	5	M5	14	24	11,5	20	13,01 SEK
K0274.106X20	stål	svartgrå RAL 7021	50	5	M6	14	24	11,5	20	13,01 SEK
K0274.1065X20	stål	ljusgrå RAL 7035	50	5	M6	14	24	11,5	20	13,01 SEK
K0274.1066X20	stål	trafikrött RAL 3020	50	5	M6	14	24	11,5	20	13,01 SEK
K0274.1067X20	stål	rapsgul RAL 1021	50	5	M6	14	24	11,5	20	13,01 SEK
K0274.106X30	stål	svartgrå RAL 7021	50	5	M6	14	24	11,5	30	13,89 SEK
K0274.1065X30	stål	ljusgrå RAL 7035	50	5	M6	14	24	11,5	30	13,89 SEK
K0274.1066X30	stål	trafikrött RAL 3020	50	5	M6	14	24	11,5	30	13,89 SEK
K0274.1067X30	stål	rapsgul RAL 1021	50	5	M6	14	24	11,5	30	13,89 SEK
K0274.106X40	stål	svartgrå RAL 7021	50	5	M6	14	24	11,5	40	14,86 SEK
K0274.1065X40	stål	ljusgrå RAL 7035	50	5	M6	14	24	11,5	40	14,86 SEK
K0274.1066X40	stål	trafikrött RAL 3020	50	5	M6	14	24	11,5	40	14,86 SEK
K0274.1067X40	stål	rapsgul RAL 1021	50	5	M6	14	24	11,5	40	14,86 SEK
K0274.108X20	stål	svartgrå RAL 7021	50	5	M8	14	24	11,5	20	13,01 SEK
K0274.1085X20	stål	ljusgrå RAL 7035	50	5	M8	14	24	11,5	20	13,01 SEK
K0274.1086X20	stål	trafikrött RAL 3020	50	5	M8	14	24	11,5	20	13,01 SEK
K0274.1087X20	stål	rapsgul RAL 1021	50	5	M8	14	24	11,5	20	13,01 SEK
K0274.108X30	stål	svartgrå RAL 7021	50	5	M8	14	24	11,5	30	13,89 SEK
K0274.1085X30	stål	ljusgrå RAL 7035	50	5	M8	14	24	11,5	30	13,89 SEK
K0274.1086X30	stål	trafikrött RAL 3020	50	5	M8	14	24	11,5	30	13,89 SEK
K0274.1087X30	stål	rapsgul RAL 1021	50	5	M8	14	24	11,5	30	13,89 SEK
K0274.108X40	stål	svartgrå RAL 7021	50	5	M8	14	24	11,5	40	14,86 SEK
K0274.1085X40	stål	ljusgrå RAL 7035	50	5	M8	14	24	11,5	40	14,86 SEK
K0274.1086X40	stål	trafikrött RAL 3020	50	5	M8	14	24	11,5	40	14,86 SEK
K0274.1087X40	stål	rapsgul RAL 1021	50	5	M8	14	24	11,5	40	14,86 SEK
K0274.208X20	stål	svartgrå RAL 7021	75	7	M8	21	35,6	16,5	20	22,73 SEK
K0274.2085X20	stål	ljusgrå RAL 7035	75	7	M8	21	35,6	16,5	20	22,73 SEK
K0274.2086X20	stål	trafikrött RAL 3020	75	7	M8	21	35,6	16,5	20	22,73 SEK
K0274.2087X20	stål	rapsgul RAL 1021	75	7	M8	21	35,6	16,5	20	22,73 SEK
K0274.208X30	stål	svartgrå RAL 7021	75	7	M8	21	35,6	16,5	30	23,50 SEK
K0274.2085X30	stål	ljusgrå RAL 7035	75	7	M8	21	35,6	16,5	30	23,50 SEK
K0274.2086X30	stål	trafikrött RAL 3020	75	7	M8	21	35,6	16,5	30	23,50 SEK
K0274.2087X30	stål	rapsgul RAL 1021	75	7	M8	21	35,6	16,5	30	23,50 SEK
K0274.208X40	stål	svartgrå RAL 7021	75	7	M8	21	35,6	16,5	40	24,28 SEK
K0274.2085X40	stål	ljusgrå RAL 7035	75	7	M8	21	35,6	16,5	40	24,28 SEK
K0274.2086X40	stål	trafikrött RAL 3020	75	7	M8	21	35,6	16,5	40	24,28 SEK
K0274.2087X40	stål	rapsgul RAL 1021	75	7	M8	21	35,6	16,5	40	24,28 SEK
K0274.210X20	stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	20	22,73 SEK
K0274.2105X20	stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	20	22,73 SEK
K0274.2106X20	stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	20	22,73 SEK
K0274.2107X20	stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	20	22,73 SEK
K0274.210X30	stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	30	23,50 SEK
K0274.2105X30	stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	30	23,50 SEK
K0274.2106X30	stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	30	23,50 SEK
K0274.2107X30	stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	30	23,50 SEK
K0274.210X40	stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	40	24,28 SEK
K0274.2105X40	stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	40	24,28 SEK
K0274.2106X40	stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	40	24,28 SEK
K0274.2107X40	stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	40	24,28 SEK
K0274.210X50	stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	50	25,64 SEK
K0274.2105X50	stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	50	25,64 SEK
K0274.2106X50	stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	50	25,64 SEK
K0274.2107X50	stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	50	25,64 SEK
K0274.0904X10	rostfritt stål	svartgrå RAL 7021	38	4,5	M4	12	18	8,5	10	17,48 SEK
K0274.09045X10	rostfritt stål	ljusgrå RAL 7035	38	4,5	M4	12	18	8,5	10	17,48 SEK
K0274.09046X10	rostfritt stål	trafikrött RAL 3020	38	4,5	M4	12	18	8,5	10	17,48 SEK
K0274.09047X10	rostfritt stål	rapsgul RAL 1021	38	4,5	M4	12	18	8,5	10	17,48 SEK
K0274.0904X15	rostfritt stål	svartgrå RAL 7021	38	4,5	M4	12	18	8,5	15	17,87 SEK
K0274.09045X15	rostfritt stål	ljusgrå RAL 7035	38	4,5	M4	12	18	8,5	15	17,87 SEK
K0274.09046X15	rostfritt stål	trafikrött RAL 3020	38	4,5	M4	12	18	8,5	15	17,87 SEK
K0274.09047X15	rostfritt stål	rapsgul RAL 1021	38	4,5	M4	12	18	8,5	15	17,87 SEK
K0274.0905X15	rostfritt stål	svartgrå RAL 7021	38	4,5	M5	12	18	8,5	15	17,87 SEK
K0274.09055X15	rostfritt stål	ljusgrå RAL 7035	38	4,5	M5	12	18	8,5	15	17,87 SEK
K0274.09056X15	rostfritt stål	trafikrött RAL 3020	38	4,5	M5	12	18	8,5	15	17,87 SEK
K0274.09057X15	rostfritt stål	rapsgul RAL 1021	38	4,5	M5	12	18	8,5	15	17,87 SEK
K0274.0905X20	rostfritt stål	svartgrå RAL 7021	38	4,5	M5	12	18	8,5	20	18,45 SEK
K0274.09055X20	rostfritt stål	ljusgrå RAL 7035	38	4,5	M5	12	18	8,5	20	18,45 SEK
K0274.09056X20	rostfritt stål	trafikrött RAL 3020	38	4,5	M5	12	18	8,5	20	18,45 SEK
K0274.09057X20	rostfritt stål	rapsgul RAL 1021	38	4,5	M5	12	18	8,5	20	18,45 SEK
K0274.0905X30	rostfritt stål	svartgrå RAL 7021	38	4,5	M5	12	18	8,5	30	19,14 SEK
K0274.09055X30	rostfritt stål	ljusgrå RAL 7035	38	4,5	M5	12	18	8,5	30	19,14 SEK
K0274.09056X30	rostfritt stål	trafikrött RAL 3020	38	4,5	M5	12	18	8,5	30	19,14 SEK
K0274.09057X30	rostfritt stål	rapsgul RAL 1021	38	4,5	M5	12	18	8,5	30	19,14 SEK
K0274.0906X20	rostfritt stål	svartgrå RAL 7021	38	4,5	M6	12	18	8,5	20	18,56 SEK
K0274.09065X20	rostfritt stål	ljusgrå RAL 7035	38	4,5	M6	12	18	8,5	20	18,56 SEK
K0274.09066X20	rostfritt stål	trafikrött RAL 3020	38	4,5	M6	12	18	8,5	20	18,56 SEK
K0274.09067X20	rostfritt stål	rapsgul RAL 1021	38	4,5	M6	12	18	8,5	20	18,56 SEK
K0274.0906X30	rostfritt stål	svartgrå RAL 7021	38	4,5	M6	12	18	8,5	30	20,01 SEK
K0274.09065X30	rostfritt stål	ljusgrå RAL 7035	38	4,5	M6	12	18	8,5	30	20,01 SEK
K0274.09066X30	rostfritt stål	trafikrött RAL 3020	38	4,5	M6	12	18	8,5	30	20,01 SEK
K0274.09067X30	rostfritt stål	rapsgul RAL 1021	38	4,5	M6	12	18	8,5	30	20,01 SEK
K0274.0906X40	rostfritt stål	svartgrå RAL 7021	38	4,5	M6	12	18	8,5	40	21,08 SEK
K0274.09065X40	rostfritt stål	ljusgrå RAL 7035	38	4,5	M6	12	18	8,5	40	21,08 SEK
K0274.09066X40	rostfritt stål	trafikrött RAL 3020	38	4,5	M6	12	18	8,5	40	21,08 SEK
K0274.09067X40	rostfritt stål	rapsgul RAL 1021	38	4,5	M6	12	18	8,5	40	21,08 SEK
K0274.0105X15	rostfritt stål	svartgrå RAL 7021	50	5	M5	14	24	11,5	15	20,01 SEK
K0274.01055X15	rostfritt stål	ljusgrå RAL 7035	50	5	M5	14	24	11,5	15	20,01 SEK
K0274.01056X15	rostfritt stål	trafikrött RAL 3020	50	5	M5	14	24	11,5	15	20,01 SEK
K0274.01057X15	rostfritt stål	rapsgul RAL 1021	50	5	M5	14	24	11,5	15	20,01 SEK
K0274.0105X20	rostfritt stål	svartgrå RAL 7021	50	5	M5	14	24	11,5	20	20,78 SEK
K0274.01055X20	rostfritt stål	ljusgrå RAL 7035	50	5	M5	14	24	11,5	20	20,78 SEK
K0274.01056X20	rostfritt stål	trafikrött RAL 3020	50	5	M5	14	24	11,5	20	20,78 SEK
K0274.01057X20	rostfritt stål	rapsgul RAL 1021	50	5	M5	14	24	11,5	20	20,78 SEK
K0274.0106X20	rostfritt stål	svartgrå RAL 7021	50	5	M6	14	24	11,5	20	20,78 SEK
K0274.01065X20	rostfritt stål	ljusgrå RAL 7035	50	5	M6	14	24	11,5	20	20,78 SEK
K0274.01066X20	rostfritt stål	trafikrött RAL 3020	50	5	M6	14	24	11,5	20	20,78 SEK
K0274.01067X20	rostfritt stål	rapsgul RAL 1021	50	5	M6	14	24	11,5	20	20,78 SEK
K0274.0106X30	rostfritt stål	svartgrå RAL 7021	50	5	M6	14	24	11,5	30	22,44 SEK
K0274.01065X30	rostfritt stål	ljusgrå RAL 7035	50	5	M6	14	24	11,5	30	22,44 SEK
K0274.01066X30	rostfritt stål	trafikrött RAL 3020	50	5	M6	14	24	11,5	30	22,44 SEK
K0274.01067X30	rostfritt stål	rapsgul RAL 1021	50	5	M6	14	24	11,5	30	22,44 SEK
K0274.0106X40	rostfritt stål	svartgrå RAL 7021	50	5	M6	14	24	11,5	40	23,61 SEK
K0274.01065X40	rostfritt stål	ljusgrå RAL 7035	50	5	M6	14	24	11,5	40	23,61 SEK
K0274.01066X40	rostfritt stål	trafikrött RAL 3020	50	5	M6	14	24	11,5	40	23,61 SEK
K0274.01067X40	rostfritt stål	rapsgul RAL 1021	50	5	M6	14	24	11,5	40	23,61 SEK
K0274.0108X20	rostfritt stål	svartgrå RAL 7021	50	5	M8	14	24	11,5	20	20,78 SEK
K0274.01085X20	rostfritt stål	ljusgrå RAL 7035	50	5	M8	14	24	11,5	20	20,78 SEK
K0274.01086X20	rostfritt stål	trafikrött RAL 3020	50	5	M8	14	24	11,5	20	20,78 SEK
K0274.01087X20	rostfritt stål	rapsgul RAL 1021	50	5	M8	14	24	11,5	20	20,78 SEK
K0274.0108X30	rostfritt stål	svartgrå RAL 7021	50	5	M8	14	24	11,5	30	22,44 SEK
K0274.01085X30	rostfritt stål	ljusgrå RAL 7035	50	5	M8	14	24	11,5	30	22,44 SEK
K0274.01086X30	rostfritt stål	trafikrött RAL 3020	50	5	M8	14	24	11,5	30	22,44 SEK
K0274.01087X30	rostfritt stål	rapsgul RAL 1021	50	5	M8	14	24	11,5	30	22,44 SEK
K0274.0108X40	rostfritt stål	svartgrå RAL 7021	50	5	M8	14	24	11,5	40	23,61 SEK
K0274.01085X40	rostfritt stål	ljusgrå RAL 7035	50	5	M8	14	24	11,5	40	23,61 SEK
K0274.01086X40	rostfritt stål	trafikrött RAL 3020	50	5	M8	14	24	11,5	40	23,61 SEK
K0274.01087X40	rostfritt stål	rapsgul RAL 1021	50	5	M8	14	24	11,5	40	23,61 SEK
K0274.0208X20	rostfritt stål	svartgrå RAL 7021	75	7	M8	21	35,6	16,5	20	35,55 SEK
K0274.02085X20	rostfritt stål	ljusgrå RAL 7035	75	7	M8	21	35,6	16,5	20	35,55 SEK
K0274.02086X20	rostfritt stål	trafikrött RAL 3020	75	7	M8	21	35,6	16,5	20	35,55 SEK
K0274.02087X20	rostfritt stål	rapsgul RAL 1021	75	7	M8	21	35,6	16,5	20	35,55 SEK
K0274.0208X30	rostfritt stål	svartgrå RAL 7021	75	7	M8	21	35,6	16,5	30	37,01 SEK
K0274.02085X30	rostfritt stål	ljusgrå RAL 7035	75	7	M8	21	35,6	16,5	30	37,01 SEK
K0274.02086X30	rostfritt stål	trafikrött RAL 3020	75	7	M8	21	35,6	16,5	30	37,01 SEK
K0274.02087X30	rostfritt stål	rapsgul RAL 1021	75	7	M8	21	35,6	16,5	30	37,01 SEK
K0274.0208X40	rostfritt stål	svartgrå RAL 7021	75	7	M8	21	35,6	16,5	40	38,66 SEK
K0274.02085X40	rostfritt stål	ljusgrå RAL 7035	75	7	M8	21	35,6	16,5	40	38,66 SEK
K0274.02086X40	rostfritt stål	trafikrött RAL 3020	75	7	M8	21	35,6	16,5	40	38,66 SEK
K0274.02087X40	rostfritt stål	rapsgul RAL 1021	75	7	M8	21	35,6	16,5	40	38,66 SEK
K0274.0210X20	rostfritt stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	20	35,55 SEK
K0274.02105X20	rostfritt stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	20	35,55 SEK
K0274.02106X20	rostfritt stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	20	35,55 SEK
K0274.02107X20	rostfritt stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	20	35,55 SEK
K0274.0210X30	rostfritt stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	30	37,01 SEK
K0274.02105X30	rostfritt stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	30	37,01 SEK
K0274.02106X30	rostfritt stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	30	37,01 SEK
K0274.02107X30	rostfritt stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	30	37,01 SEK
K0274.0210X40	rostfritt stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	40	38,66 SEK
K0274.02105X40	rostfritt stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	40	38,66 SEK
K0274.02106X40	rostfritt stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	40	38,66 SEK
K0274.02107X40	rostfritt stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	40	38,66 SEK
K0274.0210X50	rostfritt stål	svartgrå RAL 7021	75	7	M10	21	35,6	16,5	50	40,12 SEK
K0274.02105X50	rostfritt stål	ljusgrå RAL 7035	75	7	M10	21	35,6	16,5	50	40,12 SEK
K0274.02106X50	rostfritt stål	trafikrött RAL 3020	75	7	M10	21	35,6	16,5	50	40,12 SEK
K0274.02107X50	rostfritt stål	rapsgul RAL 1021	75	7	M10	21	35,6	16,5	50	40,12 SEK
